5 svar
89 visningar
MatteLiam behöver inte mer hjälp
MatteLiam 57
Postad: 12 mar 2023 19:15

Linjär Algebra: Reflektion av linje

Jag har fastnat på en uppgift och söker lite hjälp.

Uppgiften är att jag ska hitta reflektionen av en linje i ett givet plan.

Vi har: en linje L och ett plan P.

1. Jag hittar skärningspunkten genom att ta parameter formens koordinater och stoppa in i planets ekvation.

2. Nu ska jag hitta reflektionen och det är här jag fastnar. Jag har riktningsvektorn v och planets normal n.

Hur hittar jag reflektionens riktningsvektor?



3. När jag fått riktningsvektorn så får jag reflektionens linje enligt skärningspunkt + t * riktningsvektor.

PATENTERAMERA Online 5983
Postad: 12 mar 2023 19:47

Vi kan tänka oss att vi delar upp v i två komposanter u och w där är parallell med planet och w är parallell med normalen till planet så att vuw.

Den reflekterade linjens riktningsvektor v’ ges då enligt v’uwv - 2w. Rita en figur så borde detta bli klart.

Du kan sedan beräkna w med ortogonal projektion av v på normalen n till planet.

Säg till om du kör fast.


Tillägg: 12 mar 2023 20:11

MatteLiam 57
Postad: 12 mar 2023 22:08
PATENTERAMERA skrev:

Vi kan tänka oss att vi delar upp v i två komposanter u och w där är parallell med planet och w är parallell med normalen till planet så att vuw.

Den reflekterade linjens riktningsvektor v’ ges då enligt v’uwv - 2w. Rita en figur så borde detta bli klart.

Du kan sedan beräkna w med ortogonal projektion av v på normalen n till planet.

Säg till om du kör fast.


Tillägg: 12 mar 2023 20:11

Bra tänkt med att rita upp det sådär. Blev lättare att förstå. Tror jag fel formulerade mig lite, jag söker (nu när jag sett din bild) v’ = v - 2*u. Jag sätter u = v-w. Borde nog leda till rätt svar. Återkommer annars!

MatteLiam 57
Postad: 12 mar 2023 22:32
PATENTERAMERA skrev:

Vi kan tänka oss att vi delar upp v i två komposanter u och w där är parallell med planet och w är parallell med normalen till planet så att vuw.

Den reflekterade linjens riktningsvektor v’ ges då enligt v’uwv - 2w. Rita en figur så borde detta bli klart.

Du kan sedan beräkna w med ortogonal projektion av v på normalen n till planet.

Säg till om du kör fast.


Tillägg: 12 mar 2023 20:11

Förresten, finns det något bra sätt att dubbelkolla att det är rätt?

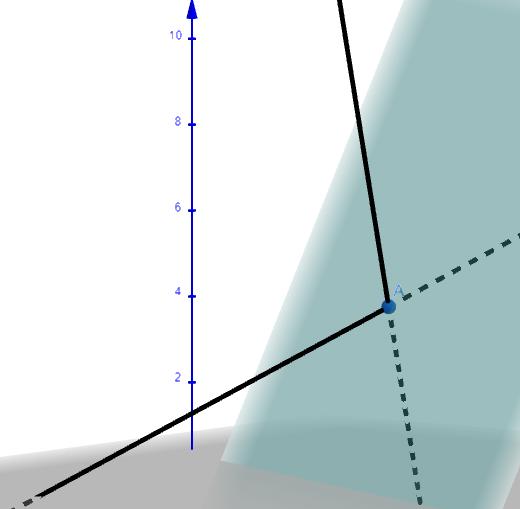

Får en sådan här "reflektion".

PATENTERAMERA Online 5983
Postad: 12 mar 2023 23:09

Ja, det ser ju ut att stämma.

MatteLiam 57
Postad: 13 mar 2023 08:20
PATENTERAMERA skrev:

Ja, det ser ju ut att stämma.

Tack!
