zlatan22 50
Postad: 17 sep 2019 18:45

Likströmsteori

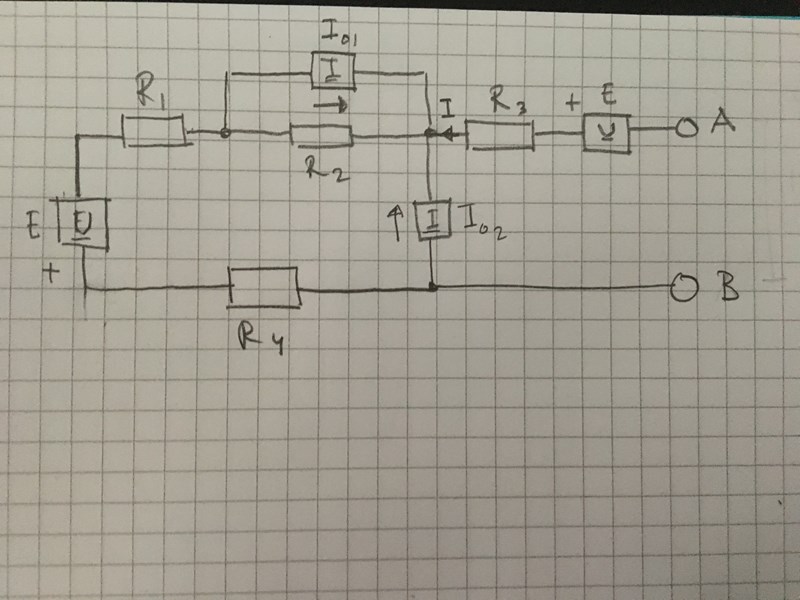

Har efter lite förenklingar fått följande krets (bilden ovan). Jag vill få reda på potentialen i A. Min fråga är om jag behöver få reda på strömmen I som går genom R3 för att på så vis få reda på spänningen över R3. Behövs den (U över R3) för att kunna räkna ut potentialen i A?

Smaragdalena 80504 – Avstängd
Postad: 17 sep 2019 20:19

Kan du lägga upp en bild av den ursprungliga uppgiften? Det är svårt att veta hur allt hänger ihop av din bild. Vet man någon potential från början, kanske B?

Affe Jkpg 6630
Postad: 17 sep 2019 23:23 Redigerad: 17 sep 2019 23:42

Som Smaragdalena skriver så finns det ingen jordpunkt eller liknande, men uppgiften kanske avser att bestämma spänningen mellan A och B?

zlatan22 50
Postad: 18 sep 2019 17:34
Affe Jkpg skrev:

Som Smaragdalena skriver så finns det ingen jordpunkt eller liknande, men uppgiften kanske avser att bestämma spänningen mellan A och B?

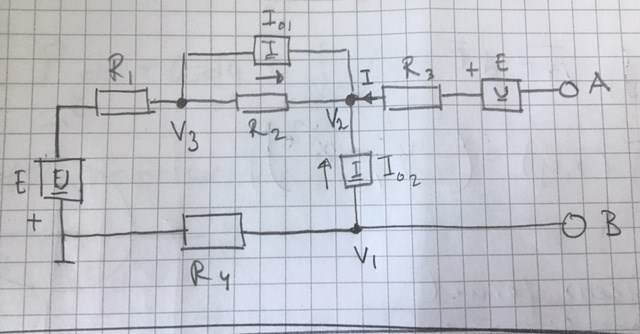

Yes, ska bestämma spänningen över A och B. Jag har räknat ut potentialerna för v1, v2 och v3.  Potentialen i B blir ju samma som i v1. Men sen för att få fram potentialen i A så är den: V2 + spänningen E + spänningen över R3? Och då måste jag ta reda på strömmen som går genom R3?

Ture 10272 – Livehjälpare
Postad: 18 sep 2019 17:53

hur skulle det kunna gå någon ström genom R3?

Affe Jkpg 6630
Postad: 18 sep 2019 19:18
zlatan22 skrev:
Affe Jkpg skrev:

Som Smaragdalena skriver så finns det ingen jordpunkt eller liknande, men uppgiften kanske avser att bestämma spänningen mellan A och B?

Yes, ska bestämma spänningen över A och B. Jag har räknat ut potentialerna för v1, v2 och v3.  Potentialen i B blir ju samma som i v1. Men sen för att få fram potentialen i A så är den: V2 + spänningen E + spänningen över R3? Och då måste jag ta reda på strömmen som går genom R3?

Om du har räknat med en ström "I" skilt från noll ska du räkna om allt igen, dock är V3 ointressant för att lösa uppgiften.

Att du nu har kompletterat med en jordpunkt, spelar ingen roll för spänningen mellan A och B. Det tycks bli enklare beräkningar om du "tillfälligt" tar bort jordpunkten och i stället betraktar V1 som en virtuell jordpunkt (V1=0). Då återstår det bara att beräkna V2 och subtrahera potentialen från spänningskällan ….

zlatan22 50
Postad: 18 sep 2019 23:22 Redigerad: 18 sep 2019 23:22
Affe Jkpg skrev:
zlatan22 skrev:
Affe Jkpg skrev:

Som Smaragdalena skriver så finns det ingen jordpunkt eller liknande, men uppgiften kanske avser att bestämma spänningen mellan A och B?

Yes, ska bestämma spänningen över A och B. Jag har räknat ut potentialerna för v1, v2 och v3.  Potentialen i B blir ju samma som i v1. Men sen för att få fram potentialen i A så är den: V2 + spänningen E + spänningen över R3? Och då måste jag ta reda på strömmen som går genom R3?

Om du har räknat med en ström "I" skilt från noll ska du räkna om allt igen, dock är V3 ointressant för att lösa uppgiften.

Att du nu har kompletterat med en jordpunkt, spelar ingen roll för spänningen mellan A och B. Det tycks bli enklare beräkningar om du "tillfälligt" tar bort jordpunkten och i stället betraktar V1 som en virtuell jordpunkt (V1=0). Då återstår det bara att beräkna V2 och subtrahera potentialen från spänningskällan ….

zlatan22 50
Postad: 18 sep 2019 23:23
zlatan22 skrev:
Affe Jkpg skrev:
zlatan22 skrev:
Affe Jkpg skrev:

Som Smaragdalena skriver så finns det ingen jordpunkt eller liknande, men uppgiften kanske avser att bestämma spänningen mellan A och B?

Yes, ska bestämma spänningen över A och B. Jag har räknat ut potentialerna för v1, v2 och v3.  Potentialen i B blir ju samma som i v1. Men sen för att få fram potentialen i A så är den: V2 + spänningen E + spänningen över R3? Och då måste jag ta reda på strömmen som går genom R3?

Om du har räknat med en ström "I" skilt från noll ska du räkna om allt igen, dock är V3 ointressant för att lösa uppgiften.

Att du nu har kompletterat med en jordpunkt, spelar ingen roll för spänningen mellan A och B. Det tycks bli enklare beräkningar om du "tillfälligt" tar bort jordpunkten och i stället betraktar V1 som en virtuell jordpunkt (V1=0). Då återstår det bara att beräkna V2 och subtrahera potentialen från spänningskällan ….

Okej, tack! Jag testar att starta om och återkommer eventuellt.

zlatan22 50
Postad: 20 sep 2019 01:27
zlatan22 skrev:
Affe Jkpg skrev:
zlatan22 skrev:
Affe Jkpg skrev:

Som Smaragdalena skriver så finns det ingen jordpunkt eller liknande, men uppgiften kanske avser att bestämma spänningen mellan A och B?

Yes, ska bestämma spänningen över A och B. Jag har räknat ut potentialerna för v1, v2 och v3.  Potentialen i B blir ju samma som i v1. Men sen för att få fram potentialen i A så är den: V2 + spänningen E + spänningen över R3? Och då måste jag ta reda på strömmen som går genom R3?

Om du har räknat med en ström "I" skilt från noll ska du räkna om allt igen, dock är V3 ointressant för att lösa uppgiften.

Att du nu har kompletterat med en jordpunkt, spelar ingen roll för spänningen mellan A och B. Det tycks bli enklare beräkningar om du "tillfälligt" tar bort jordpunkten och i stället betraktar V1 som en virtuell jordpunkt (V1=0). Då återstår det bara att beräkna V2 och subtrahera potentialen från spänningskällan ….

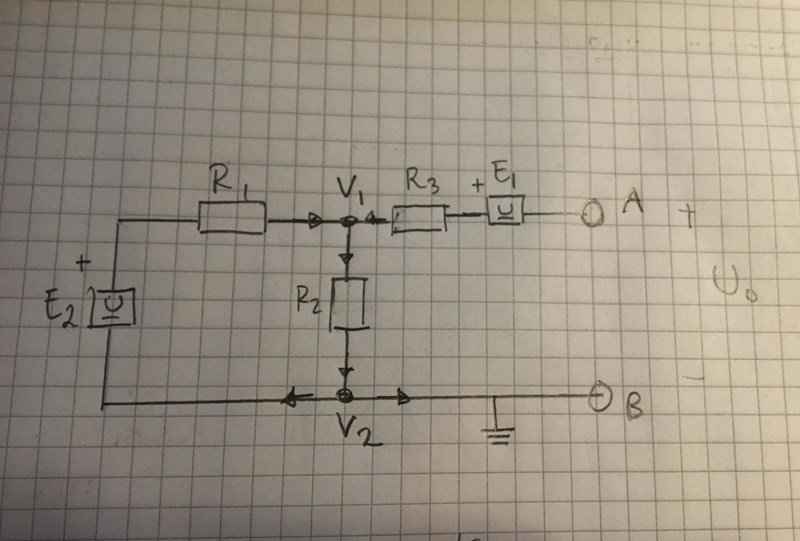

Liknande ex, fast mindre krets.

Ska ersätta nätet med Theveninekvivalent. Gör det med nodanalys.

Då kortslutning sker mellan A och B, kommer potentialerna i V1respektive V2 att förändras?

Affe Jkpg 6630
Postad: 20 sep 2019 09:39 Redigerad: 20 sep 2019 09:41

Då kortslutning sker mellan A och B, kommer potentialerna i V1respektive V2 att förändras?



V2 är jordad och har alltid potentialen noll.

V1 ändrar sig vid kortslutning mellan A och B

Skapa alltid en tråd för varje uppgift :-)

zlatan22 50
Postad: 20 sep 2019 17:01
Affe Jkpg skrev:

Då kortslutning sker mellan A och B, kommer potentialerna i V1respektive V2 att förändras?



V2 är jordad och har alltid potentialen noll.

V1 ändrar sig vid kortslutning mellan A och B

Skapa alltid en tråd för varje uppgift :-)

V1 ändras genom att grenen med E1 och R3 försvinner/ej räknas med? Allstå NOD 1: E2-V1R1-V1-0R2=0



Yes, det blir det nästa gång :)

Affe Jkpg 6630
Postad: 20 sep 2019 18:50
zlatan22 skrev:
Affe Jkpg skrev:

Då kortslutning sker mellan A och B, kommer potentialerna i V1respektive V2 att förändras?



V2 är jordad och har alltid potentialen noll.

V1 ändrar sig vid kortslutning mellan A och B

Skapa alltid en tråd för varje uppgift :-)

V1 ändras genom att grenen med E1 och R3 försvinner/ej räknas med? Allstå NOD 1: E2-V1R1-V1-0R2=0



Yes, det blir det nästa gång :)



E2-V1R1-V1-0R2=0

Jo, det blir enkelt när A-B inte är kortsluten

zlatan22 50
Postad: 20 sep 2019 19:30
Affe Jkpg skrev:
zlatan22 skrev:
Affe Jkpg skrev:

Då kortslutning sker mellan A och B, kommer potentialerna i V1respektive V2 att förändras?



V2 är jordad och har alltid potentialen noll.

V1 ändrar sig vid kortslutning mellan A och B

Skapa alltid en tråd för varje uppgift :-)

V1 ändras genom att grenen med E1 och R3 försvinner/ej räknas med? Allstå NOD 1: E2-V1R1-V1-0R2=0



Yes, det blir det nästa gång :)



E2-V1R1-V1-0R2=0

Jo, det blir enkelt när A-B inte är kortsluten

Bara så att jag hänger med.  Gäller ekvationen ovan (den för nod 1), då A-B ÄR kortsluten?

Affe Jkpg 6630
Postad: 20 sep 2019 20:09

Jag undra varför du frågar....

IR1=IR2=E2-V1R1=V1R2

...när gäller ovanstående?

zlatan22 50
Postad: 21 sep 2019 00:51
Affe Jkpg skrev:

Jag undra varför du frågar....

IR1=IR2=E2-V1R1=V1R2

...när gäller ovanstående?

Då det ej är kortslutet.
