Likströmsmotor

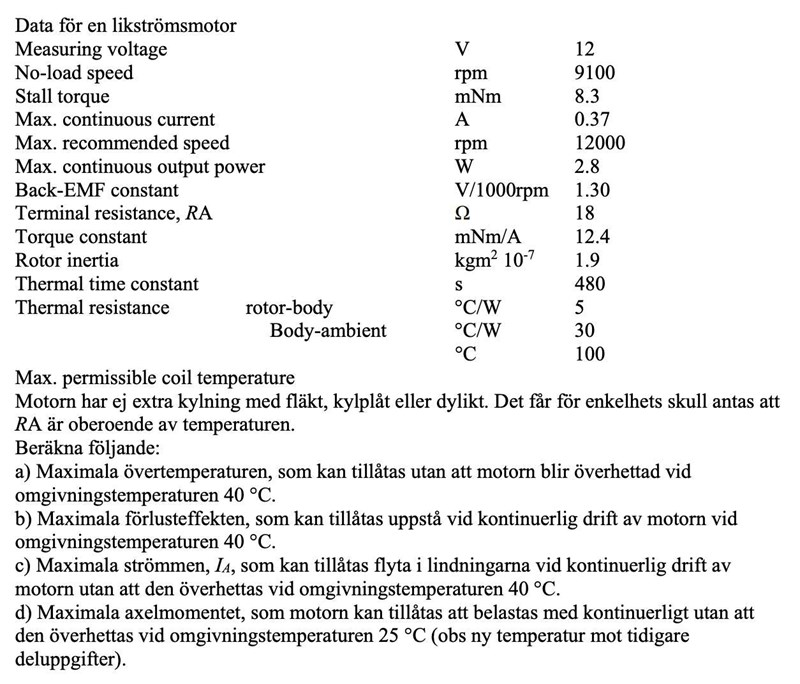

Hej! Jag kommer inte på hur jag ska räkan ut fråga b..
I fråga a) 100*-40*=60* (vilket är rätt enligt facit).
För fråga b är rätt svar 1.7W men det finns ingen förklaring..
Det finns en formel för att räkna ut arbetstemperaturen: Tj = Rth x P
ThomasN skrev:Det finns en formel för att räkna ut arbetstemperaturen: Tj = Rth x P
Försökte använda den, men fick då:
60*=30* x P --> P=60*/30*= 2W...
Det finns en rotor-body och en body-ambient. Det ser ut som man ska addera dessa. Antagligen får man förlusterna i rotorn.
ThomasN skrev:Det finns en rotor-body och en body-ambient. Det ser ut som man ska addera dessa. Antagligen får man förlusterna i rotorn.
Tack för hjälpen, det var helt rätt att slå ihop dom!
Fick även ut den maximala strömmen i c) till 0.3A.
Nu har jag fastnat på d) beräkning av maximala axelmomentet... Har du något tips där?
Du får räkna ut den nya maximala förlusteffekten (pga ny omgivningstemp). Förlusterna genereras i Ra, då kan du få fram strömmen.
Sen tror jag du kan använda dig av "torque constant" för att få momentet.
ThomasN skrev:Du får räkna ut den nya maximala förlusteffekten (pga ny omgivningstemp). Förlusterna genereras i Ra, då kan du få fram strömmen.
Sen tror jag du kan använda dig av "torque constant" för att få momentet.
Tack för hjälpen, nu kunde jag lösa den! :D
