AstridG 66
Postad: 9 okt 2020 19:16

Likström

Hej jag behöver hjälp med en fråga.



Det handlar om en batteri 1  och batteri 2 som har en tvåpol i mitten av båda. Jag ska kunna beräkna en ström som flyter från batteri 1 till batteri 2 medurs hela kretsen. Båda batterierna har en spänning och resistor.

Batteri 1 : E1 och R1

Batteri 2 : E2 och R2

sen i mitten så är det en pol Uab.

Uab fick jag genom Uab = (E1+E2)/2

jag har försökt med kirchoffs lag jag får ändå fel. Snälla kan någon hjälpa mig.

Laguna Online 30472
Postad: 9 okt 2020 19:26

En bild är nog bra. Vad är a och b?

AstridG 66
Postad: 9 okt 2020 19:37 Redigerad: 9 okt 2020 19:38
Laguna skrev:

En bild är nog bra. Vad är a och b?

Strömmerna är inte givna.

Laguna Online 30472
Postad: 9 okt 2020 19:47

Hur blev det när du använde Kirchhoffs lagar?

Strömmen är inte känd, men om du behöver en ström kan du kalla den I. Den kommer att gå att förkorta bort på slutet.

AstridG 66
Postad: 9 okt 2020 20:03
Laguna skrev:

Hur blev det när du använde Kirchhoffs lagar?

Strömmen är inte känd, men om du behöver en ström kan du kalla den I. Den kommer att gå att förkorta bort på slutet.

Batteri1: E1+R1*I-Uab = 0

Batteri2: E2+R2*I-Uab = 0

och får I = (E1-E2)/(R2-R1) men det blir negativ också

sen har jag försökt räkna i batteri 2 i medurs så blir ändå fel svar. Den vill ha strömmen som flyter igenom batteri1 till batteri2 medurs, jag vet inte vad jag gör för fel.

Laguna Online 30472
Postad: 9 okt 2020 20:09 Redigerad: 9 okt 2020 20:12

Du får bestämma en riktning för I. Medurs eller moturs. Om den skulle gå åt andra hållet i praktiken blir I negativ, men det får vi inte veta i den här uppgiften, eftersom vi inte har värden på E och R.

Det ska vara negativ I i en av dina ekvationer.

AstridG 66
Postad: 9 okt 2020 20:22 Redigerad: 9 okt 2020 20:23
Laguna skrev:

Du får bestämma en riktning för I. Medurs eller moturs. Om den skulle gå åt andra hållet i praktiken blir I negativ, men det får vi inte veta i den här uppgiften, eftersom vi inte har värden på E och R.

Det ska vara negativ I i en av dina ekvationer.

Två batterier har var för sig uppmätts med följande data:

E1 = 11.9 V, R1 = 28 mΩ
E2 = 12.2 V, R2 = 34 mΩ

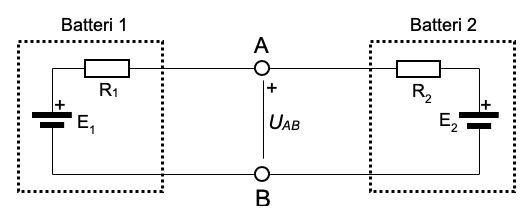

Batterierna kopplas därefter ihop enligt bilden nedan.

Här är mätdata och frågan är '' Beräkna strömmen som flyter i riktning från Batteri 1 till Batteri 2 (medurs) genom kretsen''

Uab löste jag genom summa ihop E1 och E2 och dela med 2 att man får snitten
