Likrikta Ac till dc, dc blir ac efter lampa?
Hej ett knepigt exempel att förklara, men vi kan både och likriktade av till dc, dc gick in till lampan och vi skulle mäta av efteråt?
Varför blir dc'n återigen av när den återleds via neutralen?
Det var en glattning (kondensator) också efter likriktaren.

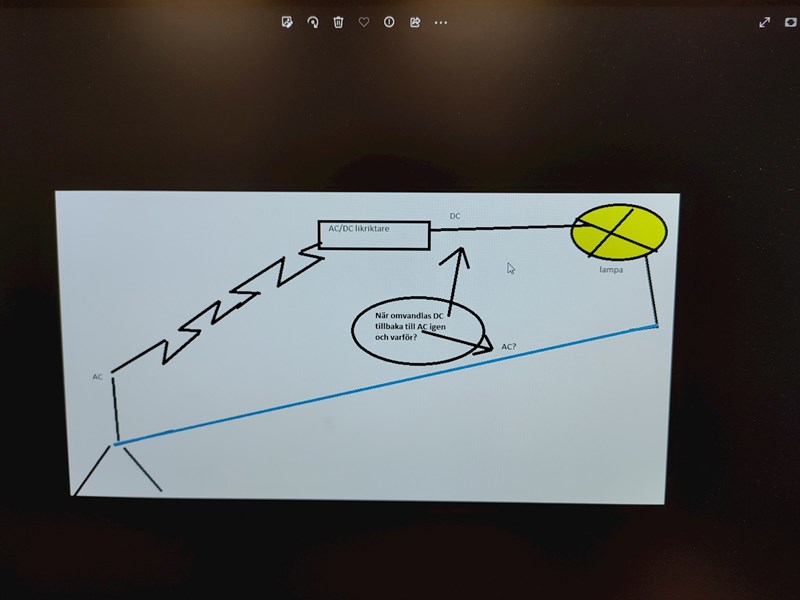

Se bild
Kom på att vi hade gjort helvagsriktning och att det var för alla ledningar, fas 1,2 och 3, så jag undrar fortfarande hur detta kan bli AC i neutralen?
En likriktare är inte en två-polskomponent utan en 4-polskomponent.
En lampa är en två-pol: ström går in genom ena polen och ut ur den andra vid varje ögonblick oavsett om det är AC eller DC.
En likriktare är en fyr-pol (minst): ström går in genom två och ut genom två. Två av polerna har AC in och ut, och två av polerna har DC in och ut. Matar man AC:n via flera faser kan det vara fler än två poler för AC:n men idealt är det minst 4.
Jag tycker prototyplikriktaren med 4 dioder är illustrativ. De fyra dioderna i GIFen under spoilern är likriktaren och notera att den har 4 noter som ström kommer in/ut ur.
Visa spoiler
Ditt diagram ovan är därför inte realistiskt eftersom lampans två poler båda borde vara kopplade till likriktaren.
En möjlig tolkning är att diagrammet är en förenkling där vi tänker oss kopplingarna som bestående av flera kablar. Att länken mellan likriktare och lampa inte är en kabel utan representerar två; både tur och retur.
(Jag kommer från en fysikbagrund snarare än en elektrikerbakgrund så kan finnas tekniska aspekter hos trefas som jag inte förstått och som gör kopplingen rimlig ändå)
Jag hänger inte exakt med din beskrivning men jag hittade förklaringen själv också, din spoiler är samma bild som fick mig att förstå och du har helt rätt i att mitt diagram därför är fel 😊!
Tack för din hjälp!
