Lika dragkraft åt båda håll
Hej!

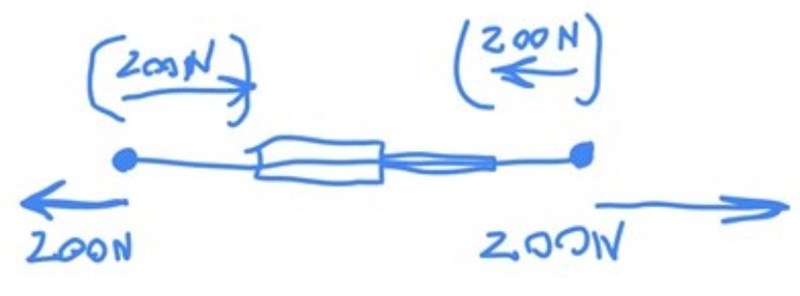

Går det med kraftpilar förklara varför dynamometern i bilden här skulle visa 200 N. Jag vet ju att den kommer visa 200 N, men kan inte förstå det helt. Jag vet andra förklaringar på problemet, såsom att man kan jämföra situationen med att fästa ena änden av repet i ett träd, men jag vill gärna kunna förstå det med kraftpilar.
Hur ska jag fortsätta rita för att förklara varför dynamometern visar 200 N?
Tack!

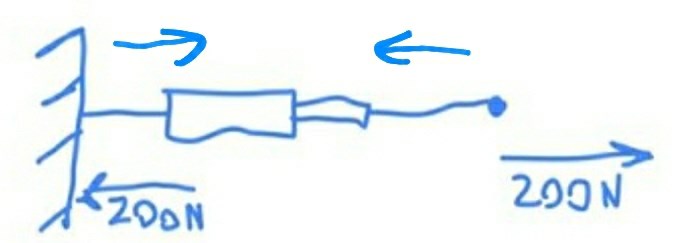

Du har ritat en väldigt bra figur och har alla behövliga kraftpilar. Ersätt punkten till vänster med en vägg så ser du att det stämmer också med dina kraftpilar.
Någon annan tillförd kraft än den från höger finns ju inte då och då kan dynamometern inte visa mer än 200 N
Jag tror jag förstår vad du menar, men jag kan väl inte bara bortse från att väggen också utövar kraft?
Den här bilden hjälpte mig inte.
För mig ser det ut i båda bilder som att krafterna på tråden tar ut varandra: 200 + -200
Just det - eftersom dynamometern är i vila är summan av alla krafter på den lika med 0.
Självklart nu när jag tänker efter. Men kan bara inte förstå varför dynamometern vilar just på 200-strecket.

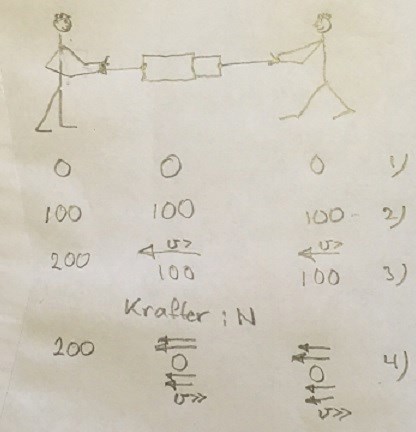

Om vi tänker oss att två personer står på varsin sida om dynamometern och drar i ett rep med lite olika krafter enligt figur nedan.
1) Ingen drar, ingen kraft.
2) En drar med 100 N och den andra måste hålla emot med 100 N. Systemet är i vila.
3) En drar med 200 N, men den andre orkar bara hålla emot med 100 N. Systemet sätts i rörelse som jag illustrerat med en pil å vänster. Dynamometern visar bara 100 N.
4) En drar med 200 N och den andre tappar taget. Då kommer dynamometern och repen att accelerera så länge personen förmår hålla kraften 200 N. Vilket naturligtvis är omöjligt om inget håller emot, men till att börja med blir det stor fart, vilket jag illustrerat med dubbla pilar.
Så hur mycket dynamometern visar är bara den lägsta kraften av de bägge.
Lite samma sak som om du håller en tyngd med en dynamometer. Den visar bara den kraft du orkar hålla emot med. Faller tyngden fritt mot marken så blir det ju ingen kraft i repet heller.
Tack så mycket! Förstår bättre nu.
