Ledare + kompass

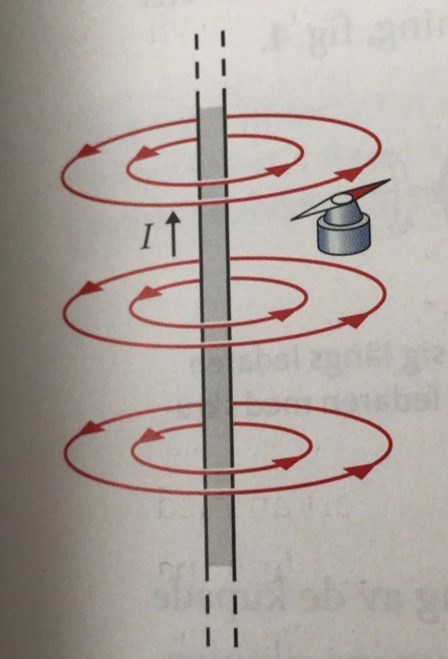

Kan någon förklara varför kompassen pekar mot norr? Är det för att strömmen är uppåt?

Det är en ganska dålig bild. De försöker rita i 3D, men lyckas inte riktigt...

Kompassnålen pekar i samma riktning som magnetfältet i punkten där den är. En kompassnål är alltså en riktningsmätare för magnetfält.

Så kompassens nordände kommer alltid att peka mot samma håll som magnetfältet är?

Du kan använda högerhanden och placera tummen i strömmens riktning. Dina fingrar pekar i samma riktning som den röda delen av kompassen (som vanligtvis pekar mot norr) och därmed i samma riktning som magnetfältet.

Kompassen pekar vanligtvis mot jordens magnetiska nordpol då jordens magnetfält pekar dit.

Vilken pedagogisk bild!!!
