Är frågan att beräkna magnetfältet mitt i kvadraten?

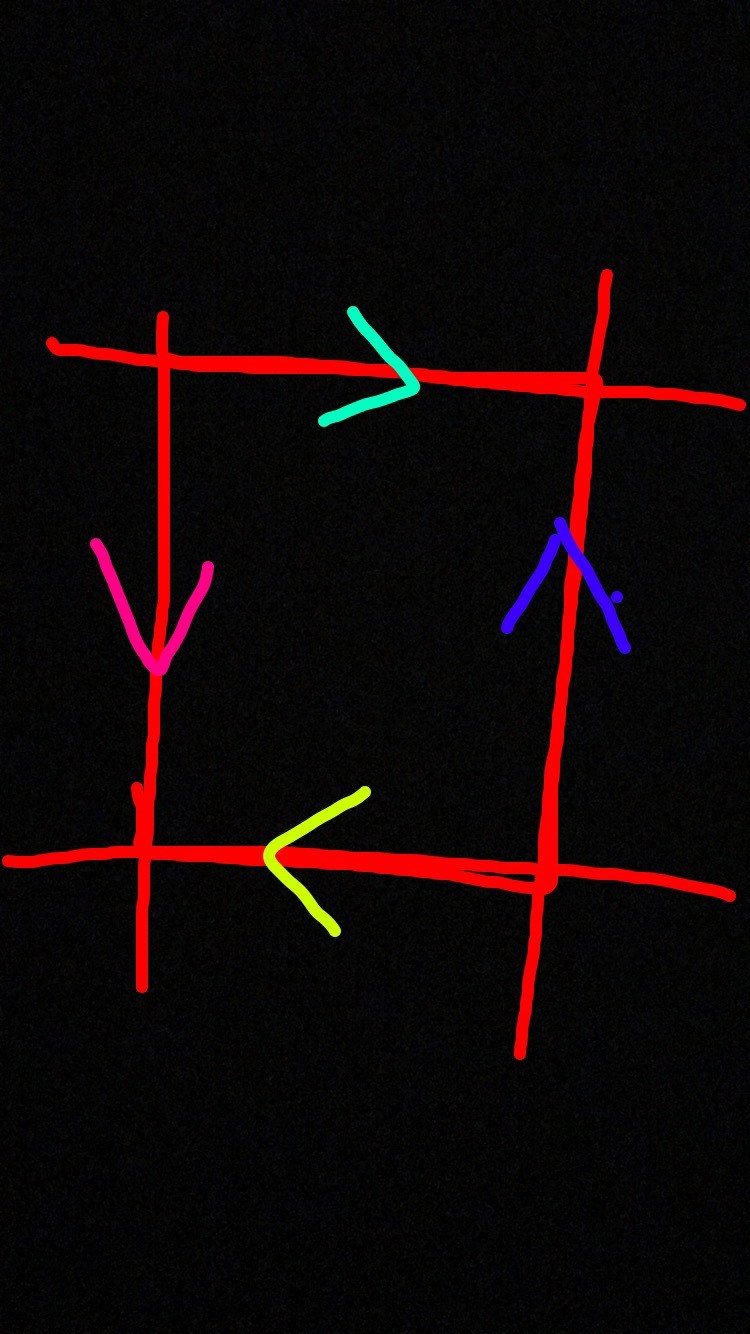

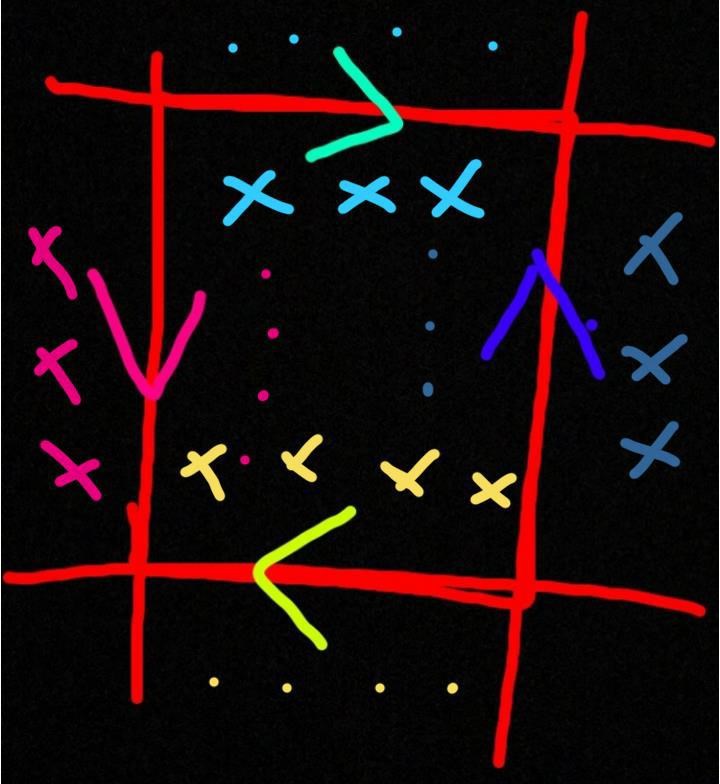

Blått och lila magnetfält pekar ut ur skärmen inuti kvadraten.

Gult och turkost magnetfält pekar in i skärmen inuti kvadraten.

Av symmetri blir då B = 0 mitt i kvadraten (lika långt från alla ledarna, två pekar in, två pekar ut, jag antar att strömmen i alla ledare är lika stor.)

Byter du sedan riktning på lila och blå ström byter du även riktning på deras magnetfält.

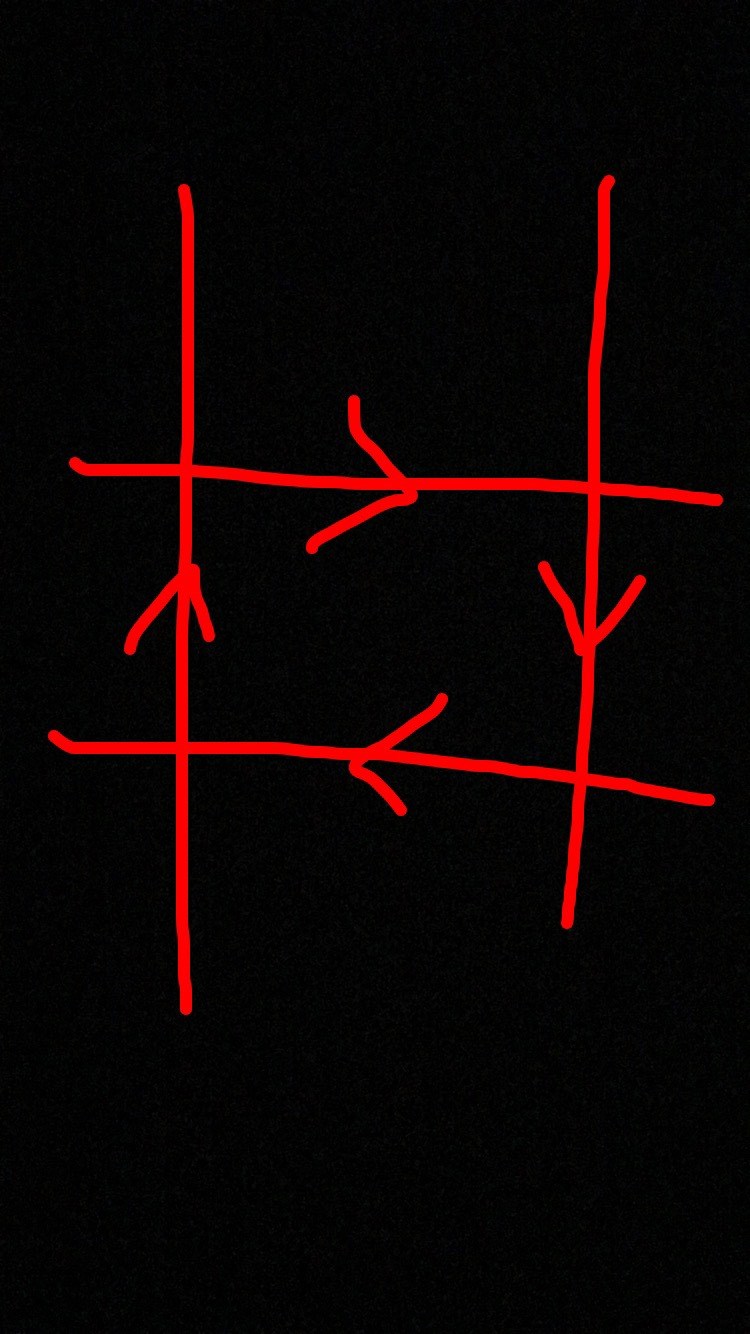

Det är svårt för mig att förstå också, men om pilarna är strömriktningar och man ska förstå vilket magnetfält de bidrar med mitt i rutan, så är det tvärtom så att blå och rosa ger lika stort bidrag (de är båda moturs runt centrum) och samma med turkos och gul, de är båda medurs. Däremot är det två strömmar åt ena hållet och två åt andra, så fältet blir litet i mitten. Ta din högra hand och håll runt ledningen med tummen i strömmens riktning, då är fältet i de fyra fingrarnas riktning. Blå och rosa ger båda bidrag upp ur bilden (mot dig) och gul och turkos ger fält inåt i bilden (från dig). På den andra bilden ger alla strömmar ett bidrag in i bilden (från dig), så där blir det ett fält som är fyra gånger så stort som från bara en av dom.

Var det begripligt? Fältlinjer går i fingrarnas riktning runt ledaren när du håller i ledningen med tummen i strömmens riktning.

Dr G: Okej, så med andra ord tar de ut varandra. Fin bild :D

PeBo: På den andra bilden ger alla strömmar ett bidrag in i bilden (från dig), så där blir det ett fält som är fyra gånger så stort som från bara en av dom.

Vad menar du här? Varför blir det så? Kan du illustrera med en bild?

Om du tittar på min bild och byter riktning på blå och lila strömmar så blir de blå och lila magnetfältens kryss prickar och tvärtom. Det är då bara kryss i kvadraten, så magnetfältet där pekar in i skärmen. Mitt i kvadraten är det 4 gånger så stort som magnetfältet där från bara en av ledarna.

Jaha jag förstår då riktningen och att alla pekar in men varför är det fyra gånger så stort magnetfält? Förstår ej detta D:

Om du tänker dig att du är en magnetfältsmätare som sitter där i mitten -- det enda du kan känna och tänka på då är magnetfält, och så kan du berätta hur stort det är. Säg att jag först lägger dit en ledare och kör ström genom den, och så frågar jag dig (som är magnetfältsmätare) hur stort fält det är -- då kommer du att säga "ganska stort", sen sätter jag dit en annan ledare på samma avständ med en ström som ger ett likadant magnetfält, så nu känner du fält från två ledare, då säger du "dubbelt så stort som ganska stort", och så fortsätter man så...

Bra förklarat PeBo thumps up :)
