Läsa av oscilloskop

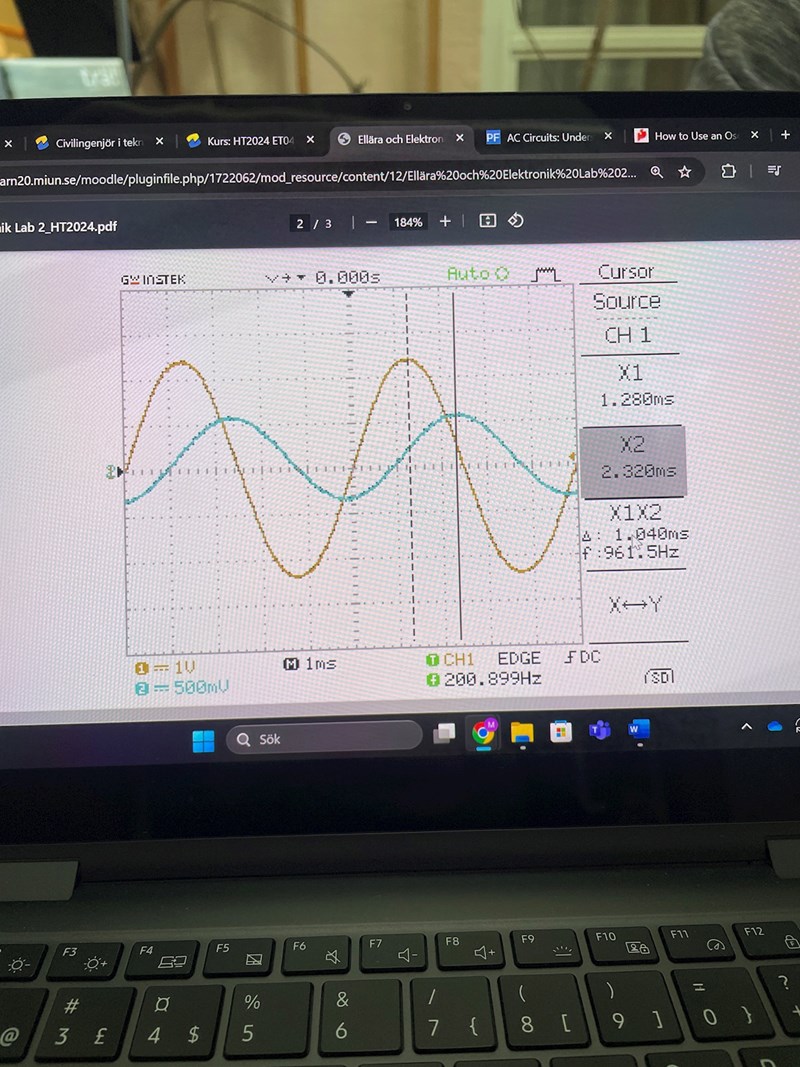

Hej jag behöver hjälp med att läsa av denna oscilloskops bild. Jag ska ta reda på Vpp och Vrms och jag vill då veta graderingarna på x och y -axlarna. Men jag förstår inte hur jag läser av det? Jag tänkte att x1 var xaxeln men vad är då x2?
X1 är x-koordinaten för den streckade linjen.
X2 är x-koordinaten för den heldragna linjen.
Då kan man lista ut hur lång tid en ruta är i x-led. (Det framgår även nere till vänster.)
Dr. G skrev:X1 är x-koordinaten för den streckade linjen.
X2 är x-koordinaten för den heldragna linjen.
Då kan man lista ut hur lång tid en ruta är i x-led. (Det framgår även nere till vänster.)

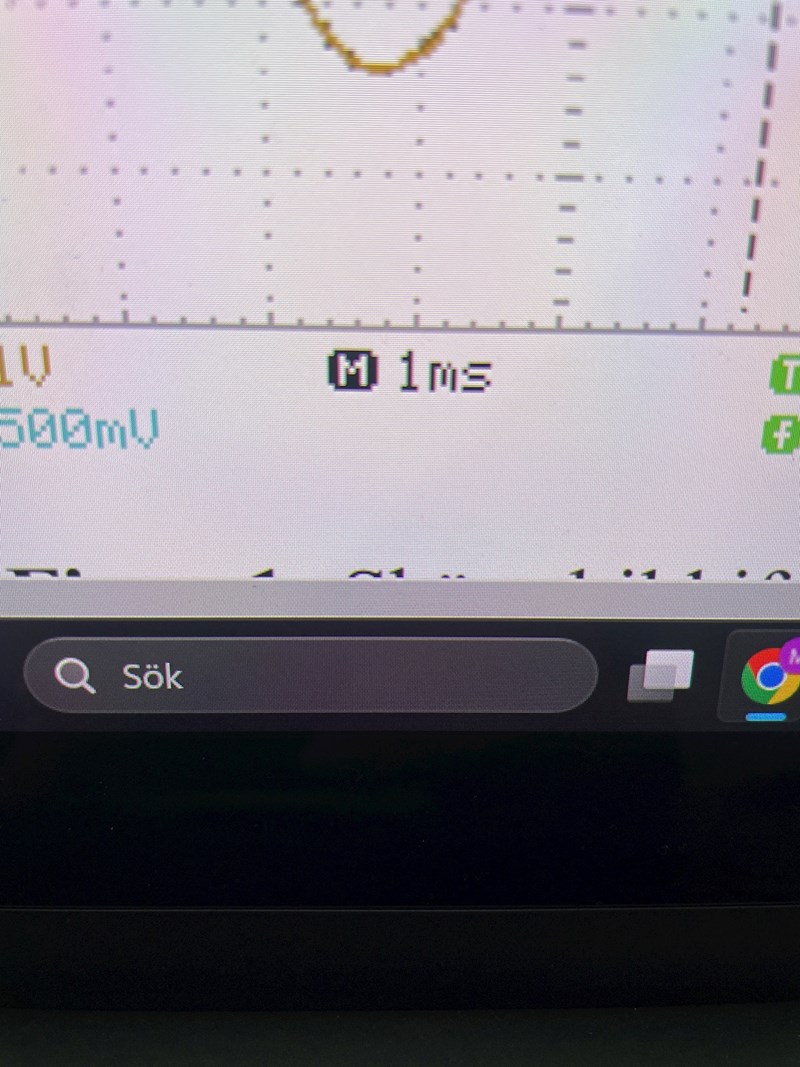

Ohh okej men om den streckades x kordinat är 1,280 och den heldragna är 2,32 blir avståndet mellan dem 1,04. Och som ja ser är det ~5 rutor mellan dem så en ruta blir 0,208ms. Men du säger att de även står nere till vänster. Ja ser inte att 0,208 står nån stans men de ja tror du menar och de som ja tänkte kanske va också ev av graderingarna är:
är det sant att det är 1ms eller är det 0,208ms? Och hur vet jag då y?
En ruta är 1 ms i x-led. Rutan är indelad i 5 steg på 0.2 ms.
I y-led så är en ruta 1 V eller 0.5 V, beroende på vilken färg kurvan har.

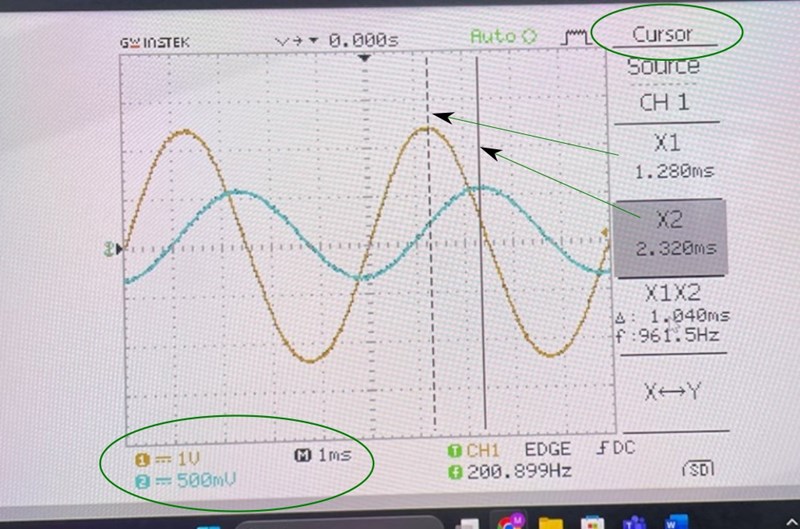

Jag har ritat lite i grönt.
Nere till vänster står vilken skala du har skärmen. Kanal 1 (gul) har skalan 1V/ hel ruta. Hela skärmen är -4V till +4V. Motsvarande för kanal 2 (blå)
Där står också tidsskalan. 1ms/ hel ruta, hela skärmen är alltså på 10ms.
Sen finns cursors, dvs markörer som går att ställa där man vill ha dem. Här är X2-cursorn vald och den blir då blir då en heldragen linje på skärmen.
Vet inte om det här är självklara saker för dig, vill bara vara tydlig.
Åh okej då tror jag att jag förstår hur man läser av axlarna!! Tack så mycket!
