lamporsljusstyrka
Hej!
Jag skulle behöve hjälp med denna uppgift.
mitt resonemang:
Lampa A och C lyser lika strakt då samma ström strömmar igenom pga seriekoppling.
Lyser lampa B och D lika starkt? Isåfall varför och varför svagare än A

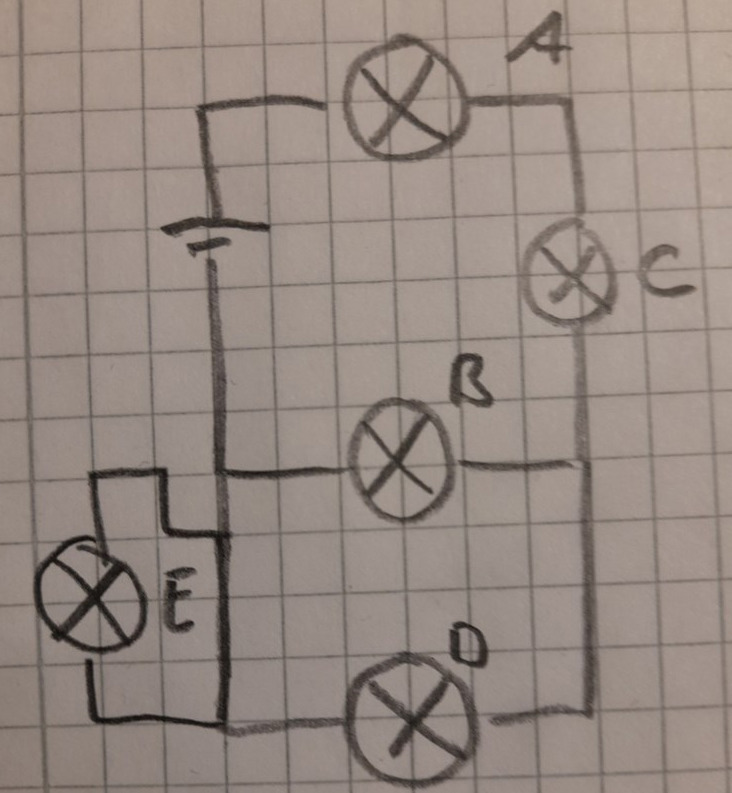

De var lite elaka när de ritade upp kretsen. Jag tycket det blir enklare om man ritar så här (fast den bleb lite ful i vänsterkanten):
Skulle du kunna förklara din bild? Hur blev b och d parallella?
VAd händer med E?
Linjerna är ledningar som har resistansen 0, så man kan förlänga och förkorta em som man vill. P, du tar korsningen som är mellan D och E och flyttar den åt vänster så att den sammanfaller med korsningen på samma höjd fast i vänsterkanten, så kan du flytta lampa D så att den är rakt under lampa B.
Fundera på hur jag flyttade D först. Är du med på vad som hände?
Parallelt med B, alltså samma spänning?
Ja, B och D är parallellkopplade så det är samma spänning över båda.
Är du med på hur jag flyttade D så att det syns att den är parallell med B?
Nja, varför kan du inte flytta C på samma sätt?
Juni200 skrev:Nja, varför kan du inte flytta C på samma sätt?
Varför skulle jag? Vi vet ju redan att den är kopplad i serie med A.
Okej så B och d lyser lika starkt för de har samma spänning. Men på den orginella bilden är det ganska svårt att se att de är parella.
Och vad händer med E?
Ser du att E är kortsluten?
Nej
Vet du vad en kortslutning är?
Att strömmen tar en genväg, men det är allt jag vet. Skulle du kunna förklara lite snabbt
Kan du snälla bara förklara varför B och D lyser lika starkt, och svagare än A och C, tack!
Juni200 skrev:Att strömmen tar en genväg, men det är allt jag vet. Skulle du kunna förklara lite snabbt
Kan du hitta genvägen?
På den orginella bilden och den jag måste utgå ifrån, så finns det ingen resisitor mellan d och e "strecket"så jag antar att strömmen hellre tar den vägen

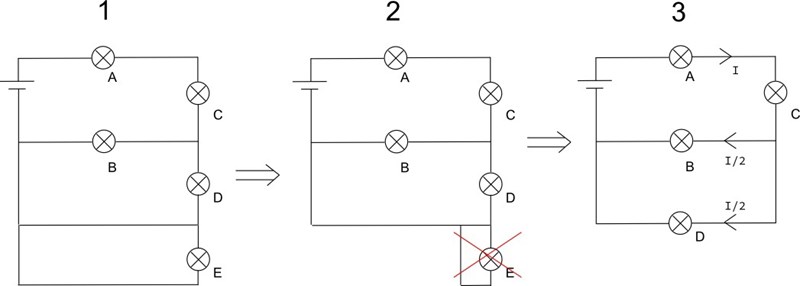

Om vi ritar om och förenklar schemat steg för steg:
1 Är det ursprungliga schemat.
2 Ändrat inkopplingen av E lite. Det är fortfarande samma koppling men det syns tydligare att lampan E är kortsluten. Det går ingen ström genom den.
3 Flyttat D lite. Detta ändrar heller inget i kopplingen. Det blir bara tydligare att B och D är parallellkopplade.
ThomasN skrev:Om vi ritar om och förenklar schemat steg för steg:
1 Är det ursprungliga schemat.
2 Ändrat inkopplingen av E lite. Det är fortfarande samma koppling men det syns tydligare att lampan E är kortsluten. Det går ingen ström genom den.
3 Flyttat D lite. Detta ändrar heller inget i kopplingen. Det blir bara tydligare att B och D är parallellkopplade.
Tack så jättemycket för en förståelig förklaring!!!
