Lamporna i figuren är identiska. Vilka påståenden stämmer?

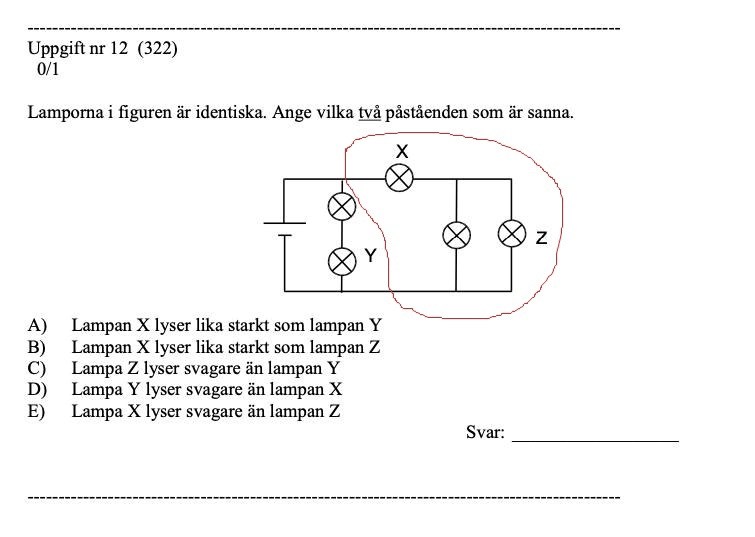

Hej! Jag har svårt med denna uppgift:
Jag vill räkna ut strömmarna genom varje resistor men jag vet inte hur jag gör, eftersom jag inte vet hur jag ska tolka diagrammet. Det som jag har markerat med rött, stämmer det att det totala spänningsfallet där är lika med batteriets spänning? Alltså att hela detta räknas som "en parallell" till den ledningen med lampan Y och lampan ovanför Y?
Eller, ska man tänka på något annat sätt?
Det stämmer.
Några påståenden kan man utesluta direkt, men för att hitta de två som är sanna får man nog göra en fullständig uträkning av strömmen genom varje lampa.
Laguna skrev:för att hitta de två som är sanna får man nog göra en fullständig uträkning av strömmen genom varje lampa.
Det behövs inte. Dessutom går det inte, eftersom strömmen genom en lampa inte är proportionell mot spänningen.
Till exempel, man behöver inte räkna för att se att strömmen genom X måste vara större än strömmen genom Y.
