Laddningar och elektricitet

Hej och välkommen till Pluggakuten!

Hur långt har du kommit på egen hand?

• Vet du t.ex. vilket samband som gäller mellan strömstyrka I, spänning U och resistans R i kretsen?
• Känner du till något samband mellan effekten P och storheter som U, R och I?
• Vet du hur du kan beräkna kretsens totala resistans R?

Jag skrev svaret till läraren och fick denna feedback

Hej!

Tyvärr är dina lösningar inte korrekta.

Komplettera efter följande ledtrådar:

Vi kallar Ut för den totala spänningen i kretsen, Ut=9V

I3=0,22A går genom R3=140Ω.

Beräkna U3.

Vi kallar spänningen Up på de parallellkopplade (R1 och R2).

Up=(9V - U3).

Up=Re*I3, där Re är ersättningsresistansen mellan R1 och R2. Lös ut Re.

Ut=Rt*I3, där Rt är den totala resistansen. Lös ut Rt.

Kretsens totala effektutveckling är P=Ut^2/Rt.

Jag pluggar på distans och tyvärr har inte lärt mig mycket om dubba sektionen. men jag läser på nätet och själv lära. undrar hur jag ska räkna ut detta. Stor tack

Förklaring av en del av lärarens ledtrådar:

Läraren kallat den totala spänningen Ut.

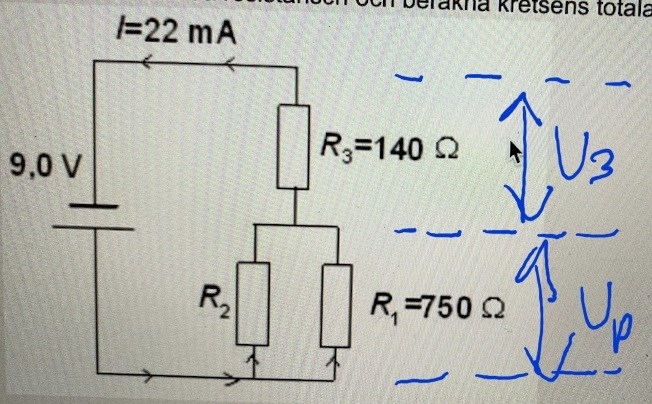

Det gäller att U3 + Up = Ut, där U3 är spänningen över R3 och Up är spänningen över de parallellkopplade motståndet R1 och R2, se bild.

Eftersom Ut = 9 V så gäller att U3 + Up = 9V.

Generellt gäller Ohms lag U = R•I

Lärarens kallar strömmen It.

Det ger dig att U3 = R3•It

Vilka av lärarens övriga ledtrådar behöver du hjälp med?

Detta var min orginala svar och den som jag skrev uppe var vad lärare gav feedback på

UR1= 9,0VR1+ 9,0VR2=I total =22mA =22×10−3AUR1=I1

och UR2=I20,012A + I2 = 0,022A I2=0,022A − 0,012A =I2=0,01A UR2=I2

 9,0VR2 =0,01A 9,0V =0,01A×R2

 R2=9,0V0,01=900ohm R2=900ohm

I=22mA =0,022AR3 =140ohm Spänning U3 över R3 är okänd.

U3 =R3 ×I  U3 =140ohm ×0,022A= 3,08V (volt)

Jag förstår inte dina tankegångar.

Börja med att skriva ut symbolen * överallt där du vill beskriva en multiplikation. Exempel: Skriv U*R1 istället för UR1 om du menar att U ska multipliceras med R1.

========

Använd sedan ny rad istället för likhetstecken överallt där då påbörjar ett nytt tankesteg.

Tecknet = betyder "är lika med" och alltså att det som står till vänster om likhetstecknet är samma sak som det som står till höger.

Exempel från din lösning: Du skriver 9,0VR1+9,0VR2 = I total.

Det innebär att 9,0VR1+9,0VR2 ska vara lika med I total, vilket inte kan stämma.

======

Sedan verkar det som att du skriver Ohms lag som U*R = I istället för U = R*I som det ska vara.
