Laboration med jordens magnetfält
Hej,
Har fått i uppdrag att laborera med en kompass, en ledare och en spänningskälla för att kunna räkna ut styrkan av jordens magnetfält på platsen. Ström, avstånd till ledare från kompass samt avvikelse (vinkel) från kompassriktning är känd. Men jag vet inte hur jag ska beräkna vad jordens magnetfält är, eller rättare sagt, vilken formel som är lämplig.
I boken läste jag en kort "notis" om inklination, alltså att jordens magnetfält riktas olika beroende på var man är, och om lodrät respektive vågrät/horisontell komposant osv, med hjälp av tangens och inklinationsvinkeln. Men det gäller väl liksom i höjdled inte sant?
Kompassen vrids ju i horisontellt plan i 55 grader från nord riktning mot östlig riktning.
Flödestätheten är ju uträknad för ledaren, nu minns jag inte på rak arm vad jag fick den till, men säg att den blev 15 mikroTesla.
Som jag förstått så ska 15 mikroT och 55 grader användas för att kunna beräkna x Tesla som är jordens magnetfält just där.
Förstår bara inte HUR jag ska beräkna det... Beskrivningen i boken gör mig bara förvirrad.
Kan du ladda upp en figur eller beskriva var ledaren finns i för hållande till kompassen?
I vilket fall. 2 har ju 2 magnetfält. Ett från jorden och ett från ledare. Vilket håll skulle kompassen peka om du bara hade ledarens magnetfält?
Nu har du 2 komposanter, jordens magnetfält och ledarens magentfält. Resultanten är riktningen som kompassen pekar ut. Rita figur. Sätt in vinklar. Lös med geometri.

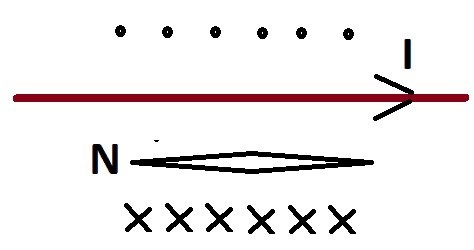

Hoppas den blev begriplig. Kompassen är i nordlig riktning, strömriktning åt höger, magnetfältet går in vid kompassen och ut ovanför ledaren...
Kolla i denna tråd:
https://www.pluggakuten.se/trad/berakna-resterande-flodestathet/

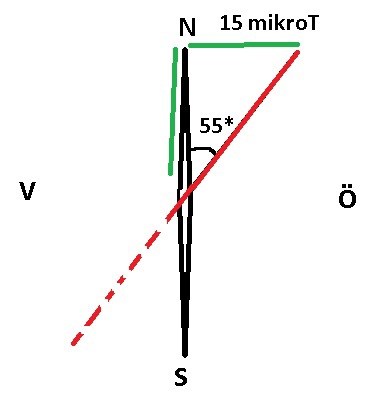

Gjorde en skiss ovanifrån över kompassnålen och hur den riktar in sig halvvägs mot öster i 55 gradig vinkel. Försöker tänka ut om det är de gröna linjerna (kateterna) som ska beräknas. Jag har liksom fått lite för mig att den röda linjen representerar 15 mikroT men det kanske är den horisontella grönal injen?
Få se, 15 / x (lodrät grön linje) = tan 55*
gör att x = 15 / tan 55*, vilket ger 10,5 mikroT... det låter väldigt lite för att vara jordens magnetfält.... kan det stämma?
Affe Jkpg skrev :Kolla i denna tråd:
https://www.pluggakuten.se/trad/berakna-resterande-flodestathet/
Jag vet inte, jag tycker inte jag blev så mycket klokare på det där... :O
Sök upp texten i tråden:
Ja, det är helt rätt. Det jordmagnetiska fältet ser ut ungefär så här.
Där finns en bra bild......samt även hur man räknar....
Jag är ledsen men jag får inte riktigt till det hur mycket jag än läser och tittar på bilderna. Hoppas bara det är jag som är trött. Den bild som jag ritade, är den uppåt väggarna?
Skicka ett "privat meddelande" till Guggle och be om hjälp, han är bra på bl.a. pedagogik :-)
