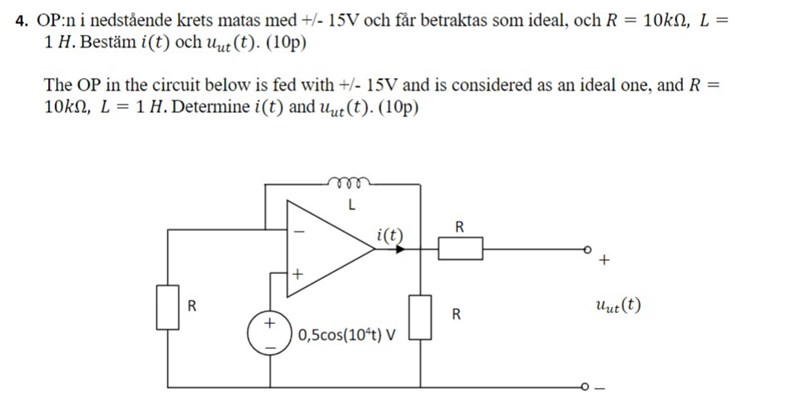

KVL på en OP krets?
Hur ska man tänka när man tar fram en ekvation för att lösa Uut på denna eller liknande OP kretsar?
Det är en negative feedback och ideal OP, i1 = U/R = 0,5e^(j10^4t)/10k = 0,5e^j(10^4)t.
Jag är stark på själva uträkningarna men väldigt svag på att ta fram vad jag ska räkna ut.
Konstigt schema, man bör inte rita sådana korsningar.
Utgå från OP-"lagarna", att den här OP försöker hålla skillnaden mellan V+ och V- på noll.
Pieter Kuiper skrev:Konstigt schema, man bör inte rita sådana korsningar.
Dessutom spelar värden av dessa motstånd på höger sida ingen roll. Jag skulle stryka det vertikalt ritade.
Det är en gammal tenta fråga och dem ser typ likadana ut på varje tenta förutom att dem byter plats på några av resistanserna.
Hur menar du stryka det vertikalt ritade? Tänker du på resistansen till höger, under den andra resistansen?
linan96 skrev:Pieter Kuiper skrev:Konstigt schema, man bör inte rita sådana korsningar.
Dessutom spelar värden av dessa motstånd på höger sida ingen roll. Jag skulle stryka det vertikalt ritade.Det är en gammal tenta fråga och dem ser typ likadana ut på varje tenta förutom att dem byter plats på några av resistanserna.
Hur menar du stryka det vertikalt ritade?
Jag tänkte fel. De frågar efter strömmen, så det motståndet ska vara med.
Jag redigerade inlägg #2.
Pieter Kuiper skrev:Konstigt schema, man bör inte rita sådana korsningar.
Utgå från OP-"lagarna", att den här OP försöker hålla skillnaden mellan V+ och V- på noll.
Så typ: mängden spänningen som är vid V+ bör även finnas vid V-?
Hur påverkas detta av induktorn (jwL) då?
linan96 skrev:Så typ: mängden spänningen som är vid V+ bör även finnas vid V-?
Hur påverkas detta av induktorn (jwL) då?
Jo, om OP:n lyckas är värdet (inte "mängden", så säger man inte) av spänningarna på båda ingångar lika.
Så då kan du räkna ut strömmen genom det vänstra motståndet.
Så då vet du strömmen genom induktansen.
Osv.
En egenskap till hos en ideal OP-amp är att den har oändlig in-impedans. Det flyter ingen ström in eller ut från plus och minus -ingångarna.
