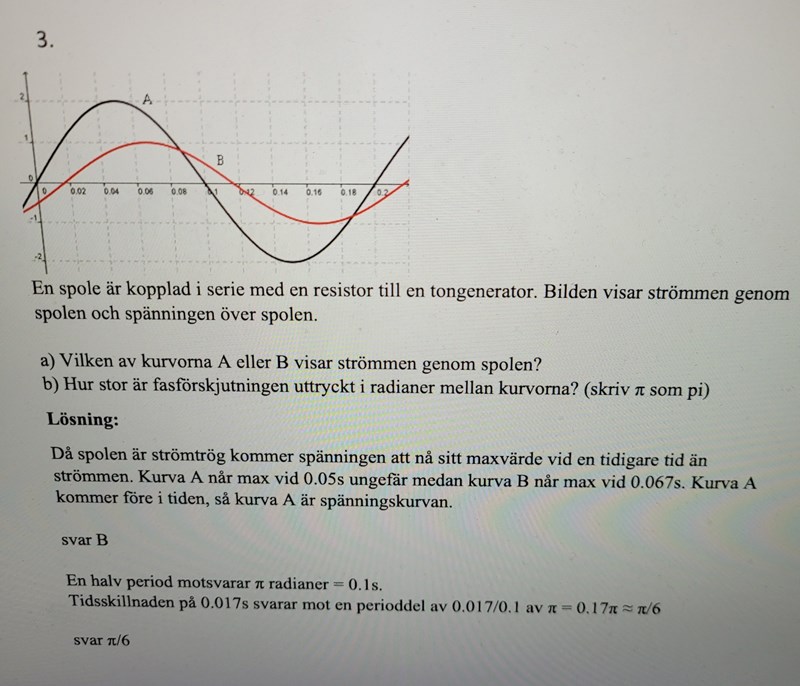

Kurvor, A och B

Jag förstår inte riktigt facit.

På a) förstår jag inte vad "max" innebär då jag upplever det som amplituden (maximipunkt) vid:

Röda: ca 0,07 och svarta: ca 0,05 (de får ngt annat)

På b) förstår jag inte hur tidsskillnaden kommer till.

Det ser ut som du är överens med facit på a-uppgiften, eller?
Facit säger att max för röda (B) vid 0.067s och 0.05s för svarta (B). Man kan också titta vid nollgenomgången, det är lite tydligare att se skillnaden där. Dvs den röda kurvan är ungefär 0.017s efter den svarta.

Fasförskjutning anger hur stor del av en period som denna tidsdifferens motsvarar. Man får då:

$\frac{F a s f ö r s k j u t n i n g}{P e r i o d} = \frac{T i d s d i f f}{P e r i o d t i d} < = > \frac{ρ}{2 π} = \frac{0.017}{0.2} < = > \frac{ρ}{π} = \frac{0.017}{0.1} < = > ρ = \frac{0.017}{0.1} x π = 0.17 π$
