Kretsar

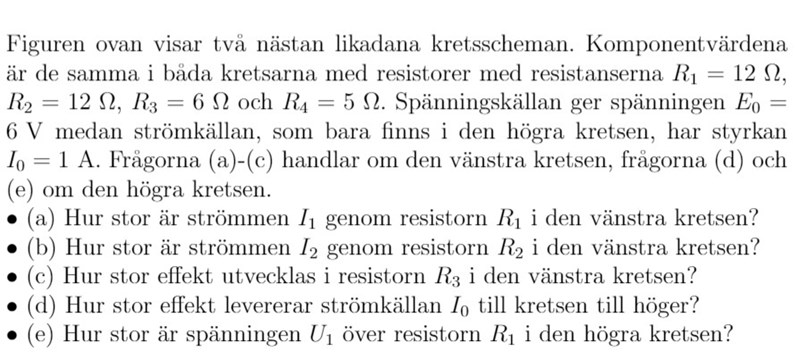

(d) Hur stor effekt levererar strömkällan I till kretsen till höger?
Hur ska jag tänka?
Handlar det om att härleda en effektformel eller är det en beräkning med kända värden på motstånd, spännings- och strömkälla?

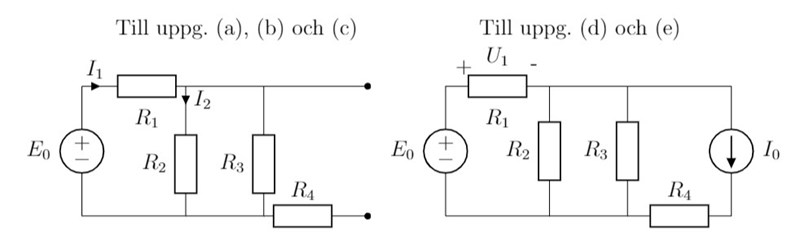

glömde infoga denna bild, men här är den
Effekten från I0 bestäms ju av strömmen och spänningen över I0. Spänningen över R4 är lätt och spänningen över R2 och R3 erhålls efter en Thévenin ekvivalent av E0 och R1.
