Kretsar

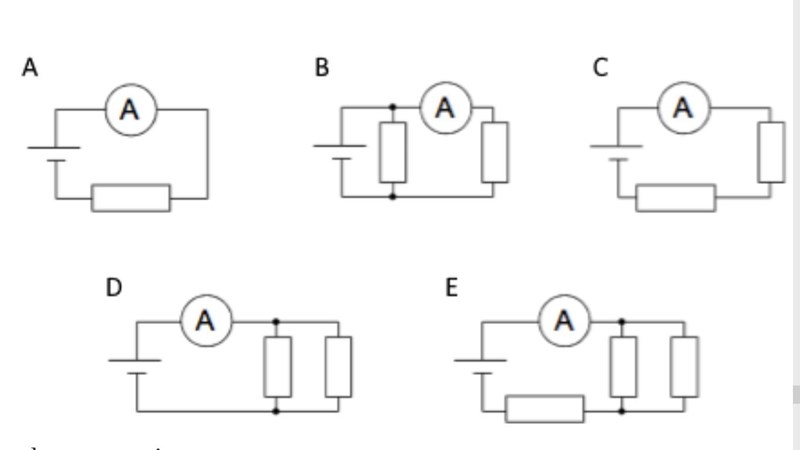

I vilken av kretsarna visar Amperemetern störst respektive minst ström?
Facit säger D visar störst och C visar minst.
Men visar inte A störst och B minst? A har ju väl bara en resistans.
Annars borde ju åtminstone A och D lysa lika starkt, då spänningen kommer vara detsamma i hela kretsen i A.
Beräkna ersättningsresistansen för de olika kretsarna (utom B, där inte hela strömmen går genom amperemetern - kretsarna B och D är likadana, förutom var amperemetern är placerad).
Smaragdalena skrev:Beräkna ersättningsresistansen för de olika kretsarna (utom B, där inte hela strömmen går genom amperemetern - kretsarna B och D är likadana, förutom var amperemetern är placerad).
Spelar placeringen på amperemetern roll?
Ja, i D går hela strömmen genom amperemetern, i B bara halva (om alla resistorer är likadana).
Smaragdalena skrev:Ja, i D går hela strömmen genom amperemetern, i B bara halva (om alla resistorer är likadana).
Så eftersom ersättningsresistansen blir lägre så ökar strömmen eller hur?
Tack så mycket för hjälpen
Smaragdalena skrev:
Beräkna ersättningsresistansen för de olika kretsarna (utom B, där inte hela strömmen går genom amperemetern - kretsarna B och D är likadana, förutom var amperemetern är placerad).
Så eftersom ersättningsresistansen blir lägre så ökar strömmen eller hur?
Tack så mycket för hjälpen
