Kretsanalys - Ideal OP-amp, räkna ut utspänning med Au?
Jag har försökt hitta en förklaring till följande uträkning utan att hitta något relevant, och vår kursbok saknar också förklaring för vad Au är/ betyder...
Frågan är alltså, vad är Au?

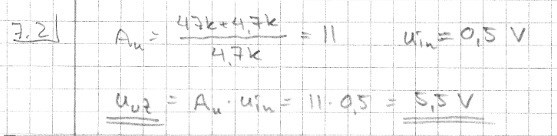

Au är förstärkningen (amplification) i kretsen
Ture skrev:Au är förstärkningen (amplification) i kretsen

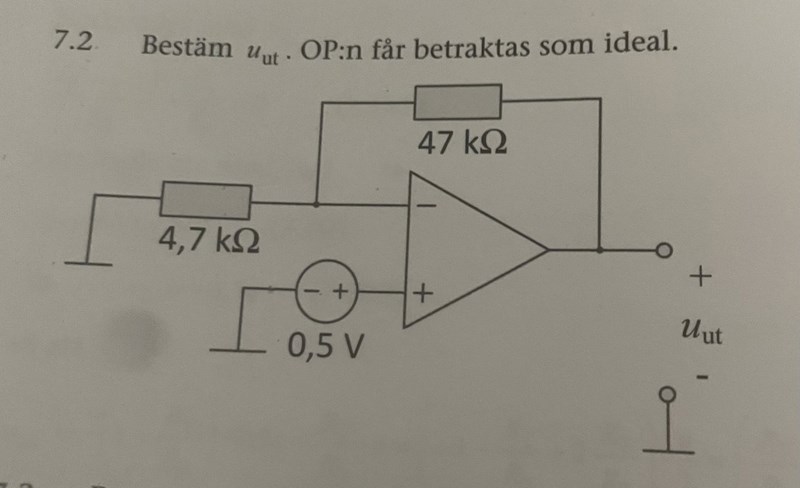

Hur tänker man när man ställer upp Au? Är det alltid ?
När kopplingen är som på bilden, så är svaret ja!
Ture skrev:När kopplingen är som på bilden, så är svaret ja!
Finns det något generellt sätt att ställa upp det när kretsen ser annorlunda ut? Ex.
Jo, även i detta fall.
med risk för att jag svamlar, det var ett tag sen jag konstruerade med op.

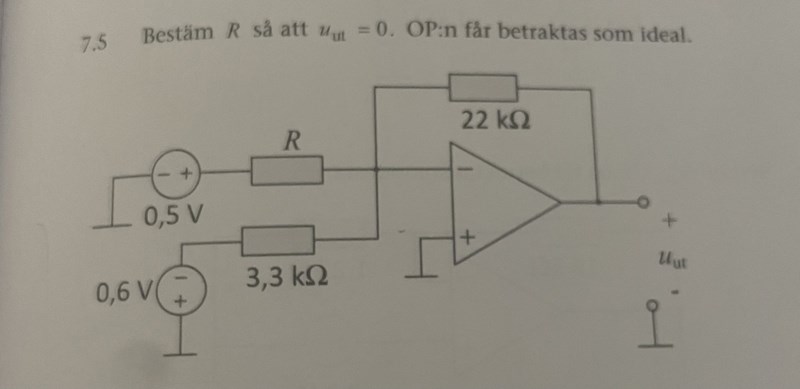

Det blir en summationspunkt vid negativa ingången,
så den undre signalen får förstärkningen -22/3,3
den övre får -22/R
Om man förstår formlerna kan man ofta ta en stor genväg, men du kan räkna.
De två viktigaste sakerna du ska veta.
Spänningen vid + är samma som spänningen vid - på en ideal op amp (detta är inte sant i verkligheten).
Ingen störm går ut eller in i op ampen.
Notera nu att du har - terminalen jordad, så + terminalen är jordad, så du vet redan hur strömmen kommer flöda, men även storleken på strömmen. Sen är det som vanlig kretsanalys.
Dracaena skrev:Om man förstår formlerna kan man ofta ta en stor genväg, men du kan räkna.
De två viktigaste sakerna du ska veta.
Spänningen vid + är samma som spänningen vid - på en ideal op amp (detta är inte sant i verkligheten).
Ingen störm går ut eller in i op ampen.
Notera nu att du har - terminalen jordad, så + terminalen är jordad, så du vet redan hur strömmen kommer flöda, men även storleken på strömmen. Sen är det som vanlig kretsanalys.
Grymt, fattar nu! Tack
