KitePontus 44
Postad: 23 mar 2023 13:13

Kretsanalys, effektutbytet i ström- och spänningskälla

Hej,

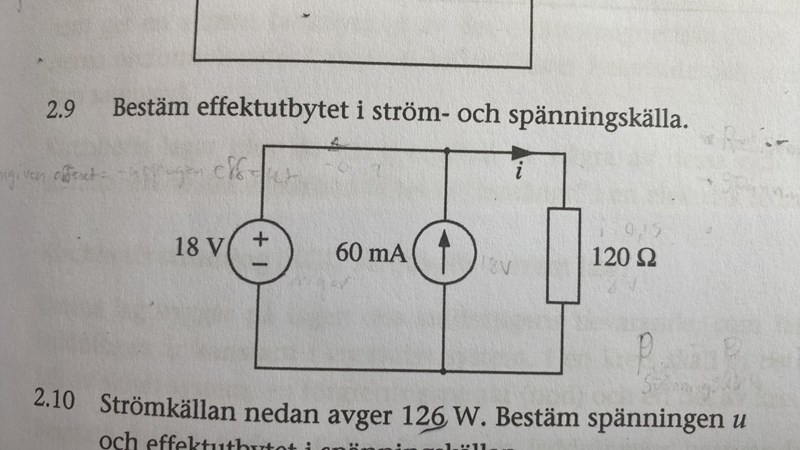

jag lyckas inte lösa denna uppgift.

Vad jag kommit fram till är.

- kretsen är paralellkopplad. ( 18v över alla komponenter)

- spänningskällan upptar effekt. ( i går in vid plus och ut vid minus)

-resistorn ( upptar alltid effekt)

- strömkällan ( inga säger inget om upptar eller avger??)

för resistorn.

u=r*i -> 18/120 = 0.15A

p=u*i -> 0.15*18= 2.7w ( upptar )

för strömkällan.

p=u*i -> 18*60*10^-3= 1.08w ( vet inte om den upptar eller avger.

för spänningskällan.

det är här jag stöter på problem. Jag hade för mig att strömmen fördelas jämt dvs

det kommer ju ut 60*m A  från strömkällan som fördelas till resistorn och spänningskällan.

Jag tar 60*(10^-3) -0.15= -0.9A. -0.9A går mot spänningskällan?

Negativ mängd: -0.9A återstår och fortsätter mot spänningskällan som upptar effekt?

jag har suttit med denna i två timmar och känner att jag behöver hjälp.

mvh





Pieter Kuiper 8033 – Avstängd
Postad: 23 mar 2023 13:27 Redigerad: 23 mar 2023 13:27
KitePontus skrev:

Jag hade för mig att strömmen fördelas jämt

Nja, det är Kirchhoffs strömlag som gäller (som du väl är inne på egentligen).

Rita i schemat strömmarnas storlek och riktning. Då ska nog allt klarna.

KitePontus 44
Postad: 23 mar 2023 13:49
Pieter Kuiper skrev:
KitePontus skrev:

Jag hade för mig att strömmen fördelas jämt

Nja, det är Kirchhoffs strömlag som gäller (som du väl är inne på egentligen).

Rita i schemat strömmarnas storlek och riktning. Då ska nog allt klarna.

tack för svar. Ja det är ju att all ström som kommer in kommer ut. dvs summan blir noll?
