FriedEggplant 18
Postad: 23 okt 2023 12:53

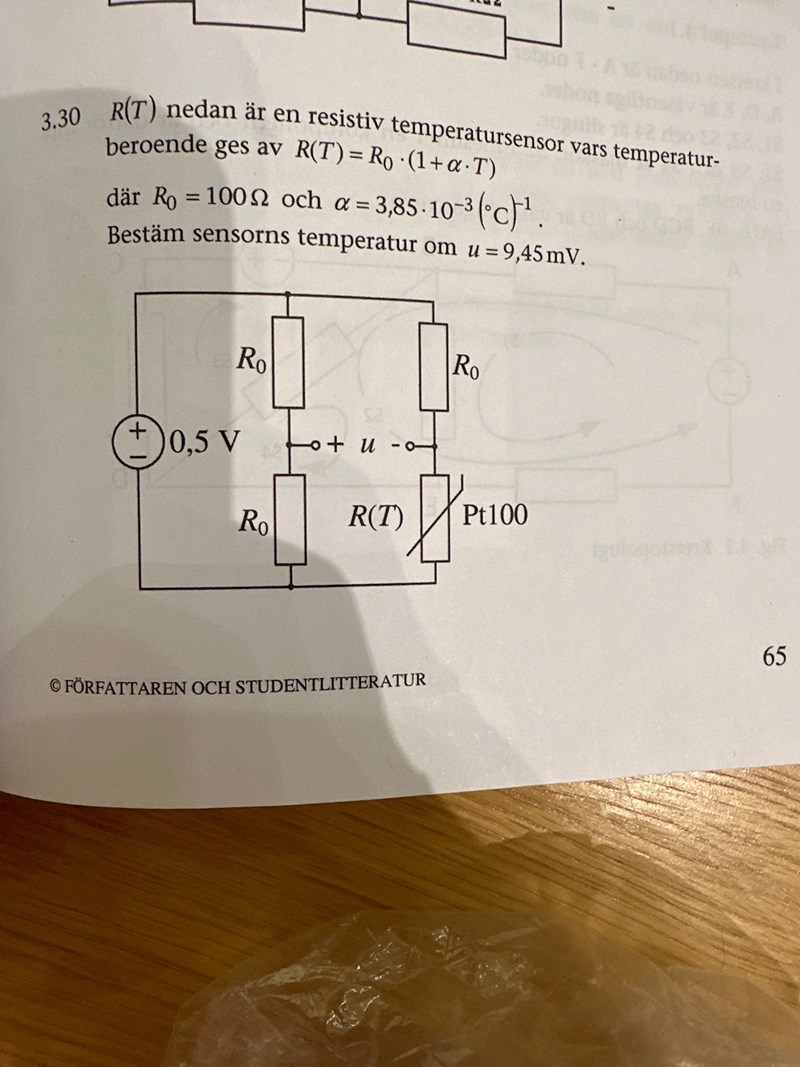

Krets med temperatursensor

Visa spoiler

Skriv ditt dolda innehåll här

Hej! Jag har fastnat på denna uppgift och vet inte direkt hur jag ska börja. Tänker att resistorerna i mitten är i serie efter kretsen i mitten är bortkopplad, samma gäller för de 2 resistorer till höger. Men förstår inte helt vad u betyder i den positionen, är det att u är spänningen över alla resistorer eller tänker jag helt fel?

hjälp är stort uppskattat!

Ture Online 10335 – Livehjälpare
Postad: 23 okt 2023 14:52

u är spänningsskillnaden mellan de. Två punkterna mellan resistorerna.

Om du jordar minussidan i kretsen så har vi potentialen 0.25 V mellan de två vänstra resistorerna.

Potentialen är därför u V lägre på den högra sidan.

Med hjälp av spänningsdelning kan du beräkna R(T)
