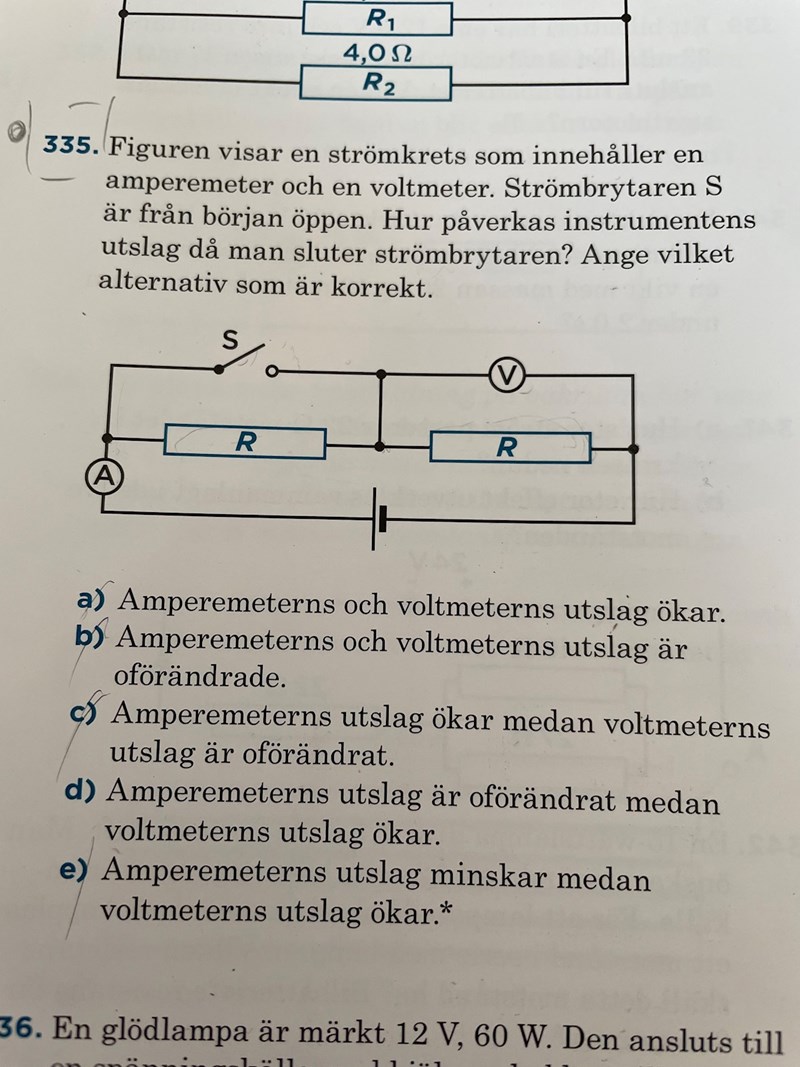

Krets med strömbrytare

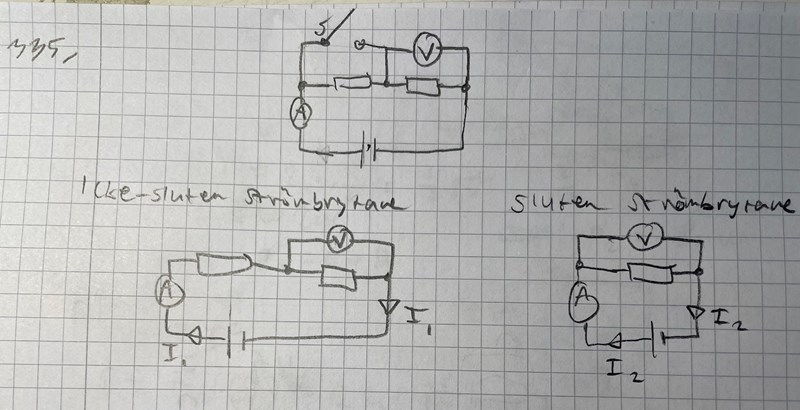

Så här långt har jag kommit
Om vi tittar på dina skisser som är rätt uppfattade, så ser vi att det totala motståndet minskar.
Vad händer då med strömmen?
Hur påverkas voltmetern av det?
Ingen aning, jag tänkte på ohms lag U = RI , men i ett tidigare inlägg jag postat så blev jag tillsagd att INTE använda den lagen för att dra slutsatser (t.ex. om resistansen ökar, så ökar det osv.). Däremot så kanske man ändå kan använda ohms lag, eftersom det inte finns något inre resistans i spänningskällan (det nämns iallafall inte något om en inre resistans). Vi vet att men R(inre) = 0, d.v.s. U = E och således beror U på varken strömmen eller resistansen. När det totala motståndet minskar så påverkas alltså inte polspänningen, vilket betyder att det kvarblivande motståndet (figur till höger) får all spänning över sig, d.v.s. voltmeterns utslag ökar?
Självklart måste du använda ohms lag. Det måste ha varit ett missförstånd att du inte ska använda den för slutsatser. Det kanske var just i den uppgiften du hade då?
Fråga 1 jag hade vad händer med strömmen när vi tar bort ett motstånd och vi har samma spänning nu som låg över två motstånd tidigare. Självklart ökar då strömmen.
Innan var strömmen genom motståndet lägre. Motståndets resistans var konstant. Nu ökar strömmen ökar, men motståndets resistans fortfarande konstant. Enligt U = RI så måste således spänningen över motståndet att öka. Därför ökar voltmeterns utslag. Är det rätt?
Ja det är helt rätt!
