Postad: 3 okt 2019 12:10

Krets med kondensatorer

Hej,

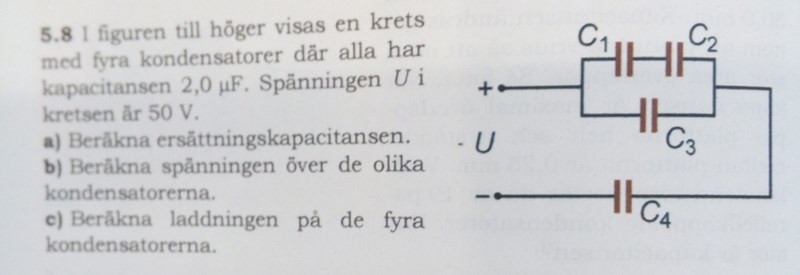

Uppgift a) fick jag till 1,2 microF vilket ska stämma enligt facit. Uppgift b) har jag ingen aning om hur jag ska tänka på. Hittar inget passande i teorin i kapitlet och ingen ledtråd i formelbladet heller. Hur fördelar sig spänning i en krets som på bilden?

Affe Jkpg 6630
Postad: 3 okt 2019 12:41

Man kan beskriva det som att det för kondensatorer gäller omvända beräknings-formler jämfört med resistanser. Exempel:

Serie-koppling av två kondensatorer:

Cers=C1C2C1+C2

Parallell-koppling av två kondensatorer:

Cers=C1+C2

Affe Jkpg 6630
Postad: 3 okt 2019 12:56

C12=2*22+2=1μFC123=2+1=3μFC1234=3*23+2=65μF

Robin1900 80 – Fd. Medlem
Postad: 3 okt 2019 14:12
Affe Jkpg skrev:

Man kan beskriva det som att det för kondensatorer gäller omvända beräknings-formler jämfört med resistanser. Exempel:

Serie-koppling av två kondensatorer:

Cers=C1C2C1+C2

Parallell-koppling av två kondensatorer:

Cers=C1+C2

Ja detta är jag med på. Det är uppgift b) som jag inte vet hur man ska tänka/göra. Tror jag kan lösa c) om jag löser b) men det får vi se då.

PATENTERAMERA 5931
Postad: 3 okt 2019 14:45 Redigerad: 3 okt 2019 15:55
Robin1900 skrev:
Affe Jkpg skrev:

Man kan beskriva det som att det för kondensatorer gäller omvända beräknings-formler jämfört med resistanser. Exempel:

Serie-koppling av två kondensatorer:

Cers=C1C2C1+C2

Parallell-koppling av två kondensatorer:

Cers=C1+C2

Ja detta är jag med på. Det är uppgift b) som jag inte vet hur man ska tänka/göra. Tror jag kan lösa c) om jag löser b) men det får vi se då.

Om du lägger en spänning V över två seriekopplade kondensatorer, hur mycket av spänningen kommer att ligga över respektive kondensator? Ledning: kondensatorerna kommer att lagra samma laddning Q.

Affe Jkpg 6630
Postad: 3 okt 2019 15:51 Redigerad: 3 okt 2019 15:52

Som PATENTERAMERA skriver så gäller t.ex.:
Q=U4C4=U123C123

Sedan får man att

U4=UC123C4+C123
