Krets impedence

pepsi1968 skrev:

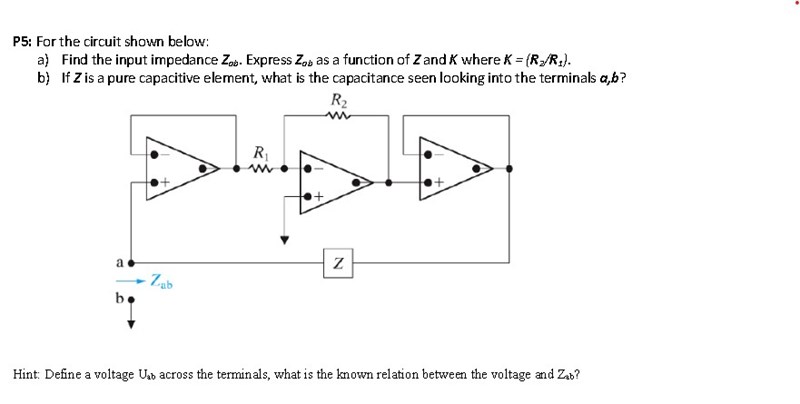

Jag fattar inte alls denna. Jag trodde Impedans var något sorts resistans för AC-kretsar.

Ingångsimpedans är det vanligare ordet för ingångsmotstånd av en sådan krets, även vid likström. Men i det här fallet är Z komplex, det är en växelströmskrets.

Här ska du alltså bestämma förhållandet mellan ingångsspänning och ingångsström, $Z_{\rm ab} = \dfrac{v_{\rm ab} }{i_{\rm ab} }$ som är ett komplext tal.

Pieter Kuiper skrev:

pepsi1968 skrev:

Jag fattar inte alls denna. Jag trodde Impedans var något sorts resistans för AC-kretsar.

Ingångsimpedans är det vanligare ordet för ingångsmotstånd av en sådan krets, även vid likström. Men i det här fallet är Z komplex, det är en växelströmskrets.

Här ska du alltså bestämma förhållandet mellan ingångsspänning och ingångsström, $Z_{\rm ab} = \dfrac{v_{\rm ab} }{i_{\rm ab} }$ som är ett komplext tal.

ja det känns rätt rimligt? Hur dock, det är ju 3st opampar och allt känns 10x svårare än innan. Kan du hjälpa mig komma igång :)

pepsi1968 skrev:

det är ju 3st opampar och allt känns 10x svårare än innan. Kan du hjälpa mig komma igång :)

Du ser väl att två av dessa OP-förstärkare är buffrar, följare?

(Sedan finns det mycket ledning i fråga b.)

Pieter Kuiper skrev:

pepsi1968 skrev:

det är ju 3st opampar och allt känns 10x svårare än innan. Kan du hjälpa mig komma igång :)

Du ser väl att två av dessa OP-förstärkare är buffrar, följare?

(Sedan finns det mycket ledning i fråga b.)

Vad menar du med att dem är buffrar? Jag har enbart arbetat med en OPAmp tidigare, så detta är nytt för mig.

Jag tänker dock lite på negative feedback här.  PGA neg.feedback så är det 0volt precis till höger om R1. Visst är det inte några fler virtuella jordar här?

pepsi1968 skrev:

Vad menar du med att dem är buffrar? Jag har enbart arbetat med en OPAmp tidigare, så detta är nytt för mig.

Jag menar att två av dessa OP-forstärkare är kopplade så här:
https://en.wikibooks.org/wiki/Electronics/Electronics_Op_Amp_Configurations#Voltage_follower

De är kopplade som spänningsföljare, som bufferförstärkare, $V_{\rm out} = V_{\rm in}.$ Begreppet borde inte vara nytt när du får sådana här uppgifter. De ska göra det enklare att analysera den här kretsen, du kan rita om dessa två så här, som unity-gain amplifier:



Ja, den mellersta op-förstärkares inverterande ingång ligger på virtuell jord.
