Krångligt kopplingsschema

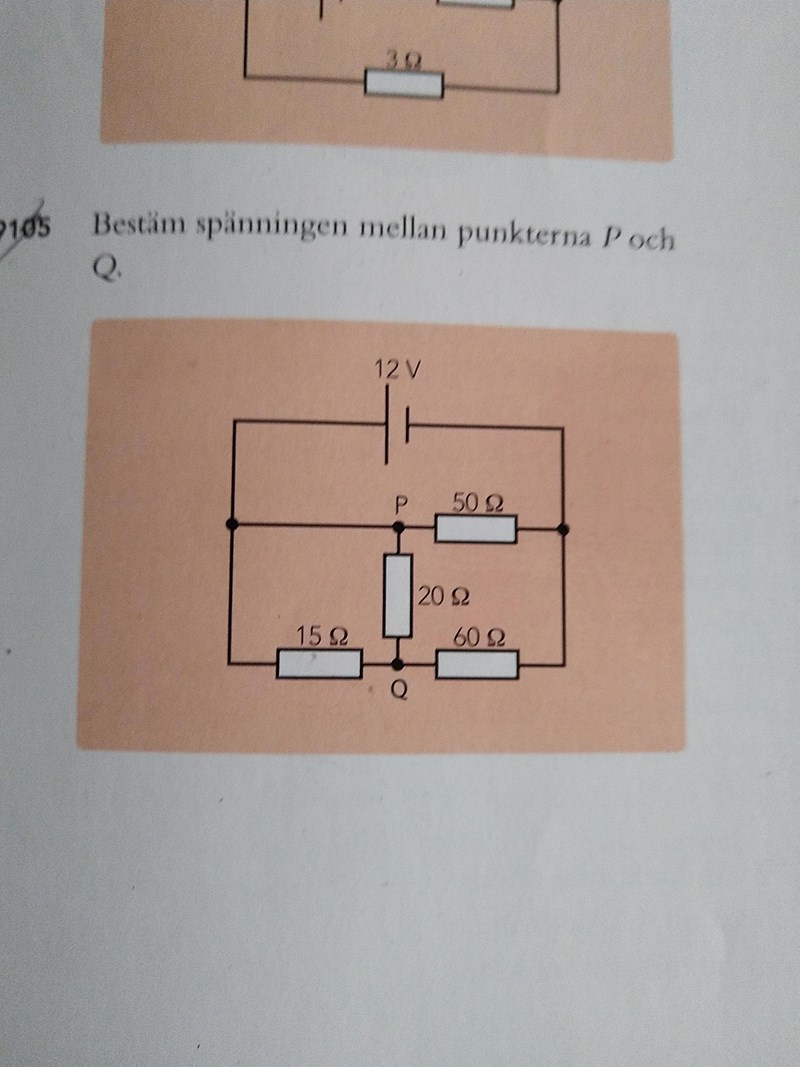

Hej, jag har svårt att förstå mig på kopplingen i den här uppgiften:
Jag gissar på att jag ska arbeta med potential, och att jag då behöver få reda på strömmen som går igenom kretsen. Problemet är att jag inte kan lista ut vilka kopplingar som resistorerna ingår i.
Finns det något sätt som jag kan förenkla det här kopplingsschemat på så att jag kan förstå mig på vad jag ska använda?
Jag tror inte ni har gått igenom de metoder som krävs för att beräkna ersättningsresistansen i uppgiften, det gör man nog först på högskolenivå. Dvs du sparar nog ingen möda på att förenkla kretsen.
Det enklaste för dig är att du potentialvandrar med kirchoff runt de olika kretsarna, och summerar strömmar i noderna. När du väl vet strömmen genom 20Ohms-motståndet så kan du beräkna spänningsfallet mellan P och Q.
20 och 15 ohms motstånden är parallella och ligger i serie med 60 ohm. Detta resulterande motstånd ligger parallellt med 50 ohm.
PeterG skrev:20 och 15 ohms motstånden är parallella och ligger i serie med 60 ohm. Detta resulterande motstånd ligger parallellt med 50 ohm.
Riktigt! Missade det
