Kraftmoment

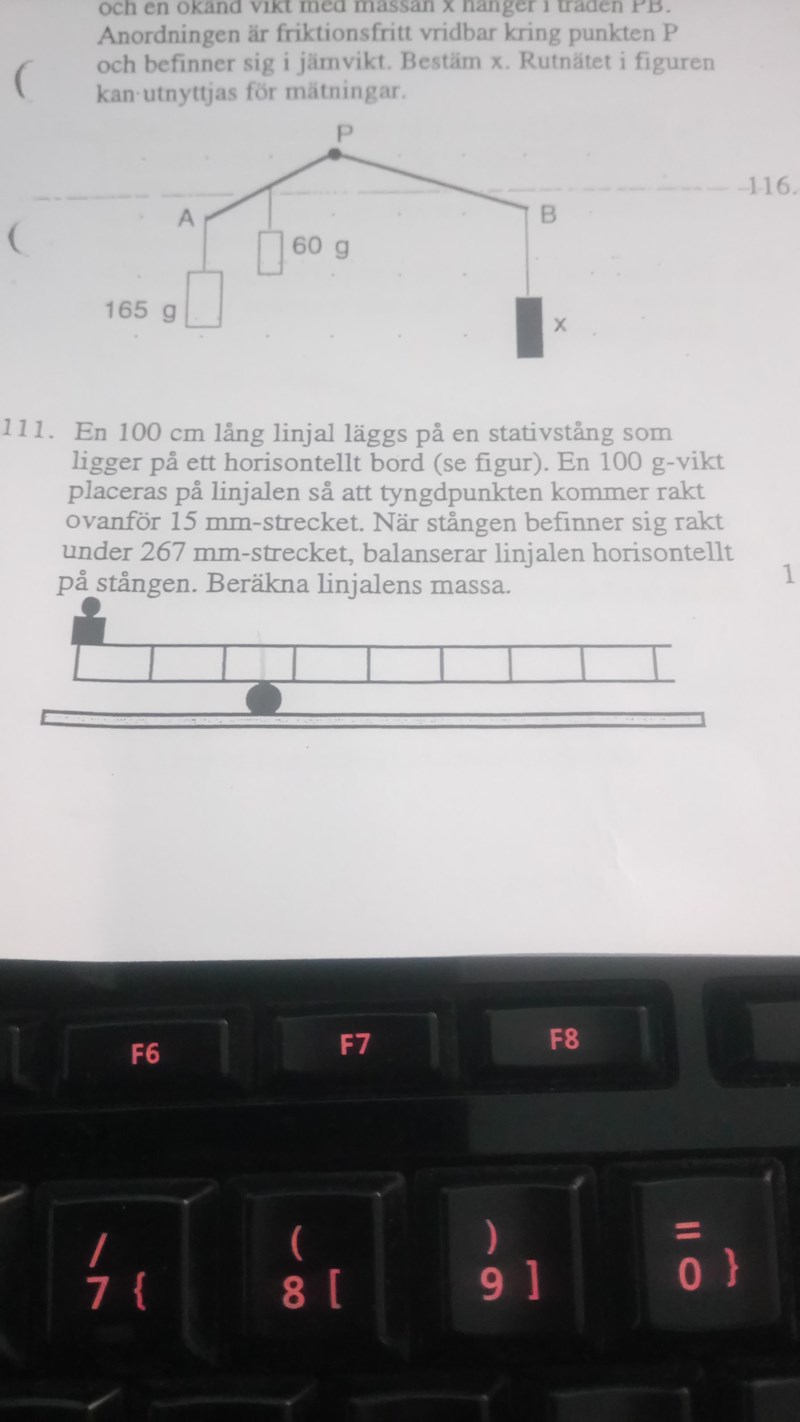

Det jag till en början med inte förstår är vad de menar med alla mått. Vad jag uppfattar det som så är det 15 mm mellan de båda svarta föremålen, men det är helt fel. Hur ska jag sätta ut rätta måtten?
Tyngdpunkten är den punkt där den svarta pricken är, dvs. den punkt som är precis över balanspunkten, om objektet är i balans. Detta är vid 267 mm-strecket. Vikten är placerat på 15 mm-strecket, dvs. nästan längst ut till vänster. :)
Jahaa, trodde vikten var precis med kanten, då blev bilden mycket klarare.
Men har fortfarande lite problem med uppgiften i sig.
Då linjalen är homogen så har väl den en tyngdpunkt i sig, detta vid halva längden (500 mm). Och allt som är höger om stödet borde väl då tas med i beräkningarna? Men det säger inte facit att jag ska ta med.
Facit menar att på den högra sidan så ska endast det mellan stödet och linjalens tyngdpunkt tas med och det som är till höger om tyngdpunkten verkar de inte bry sig om.

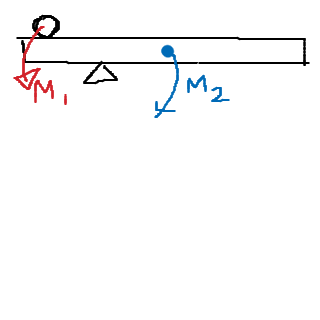

Hmm, det låter udda. Jag skulle rita följande bild:
Och sätta att M1 = M2. Det var dock ett tag sedan jag räknade denna typ av uppgifter, men då skulle vikten av linjalen bli ungefär 108 gram. Vad säger facit? :)

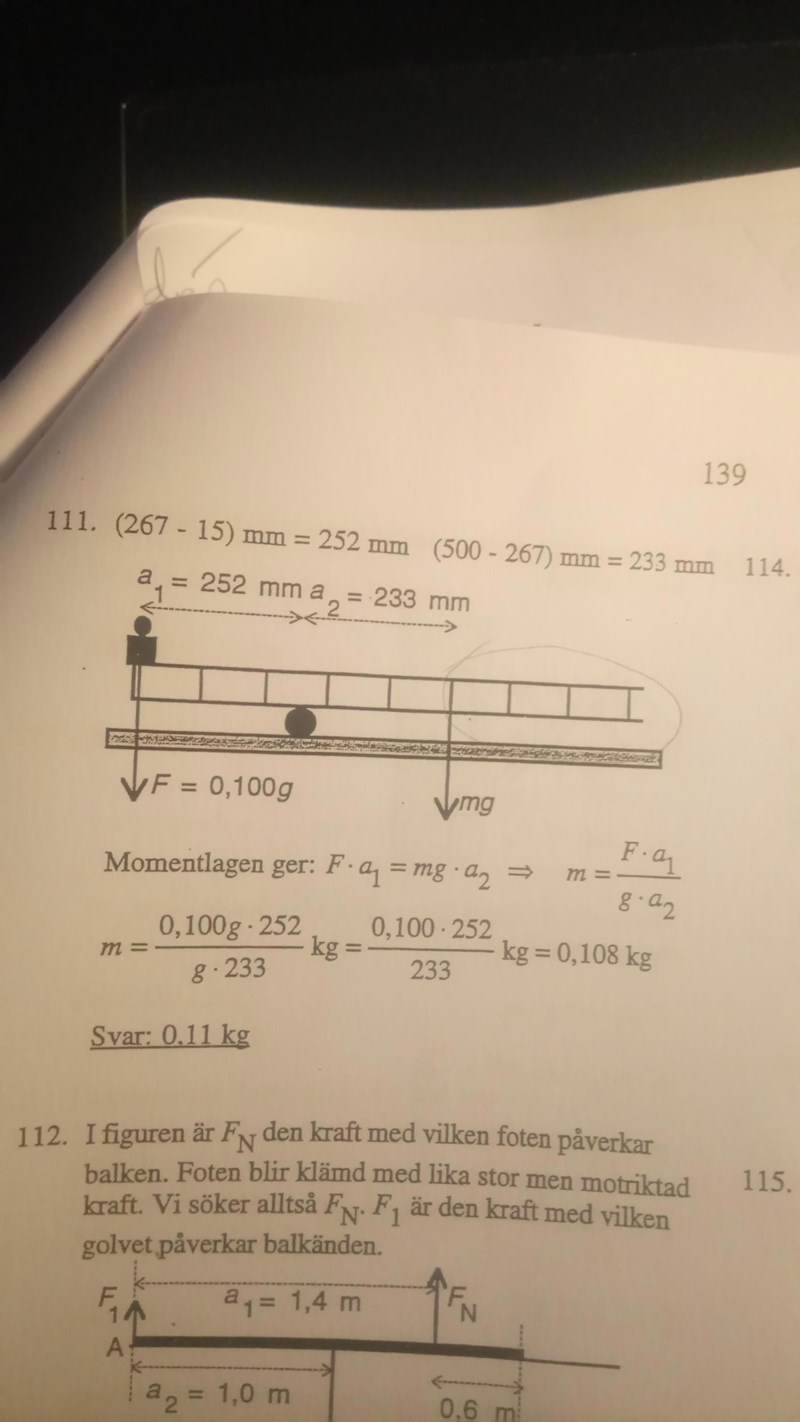

Sådär säger facit. Varför struntar de i delen av linjalen som är inringad?
De struntar inte i den, den ingår i linjalens egna tyngdpunkt! mg-pilen innefattar hela linjalen. :)
