Kraftmoment

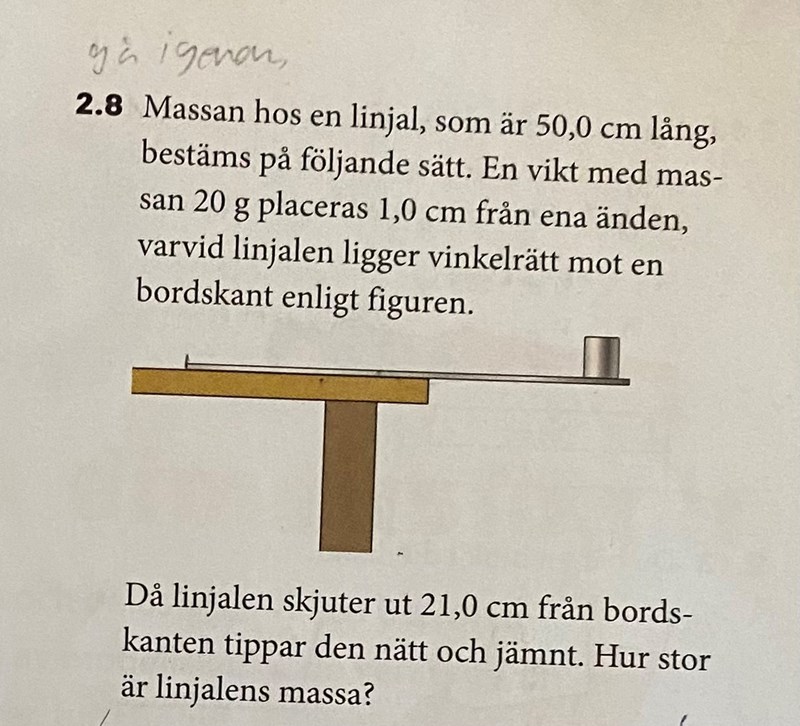

Hej, jag har en fråga kring denna uppgift.

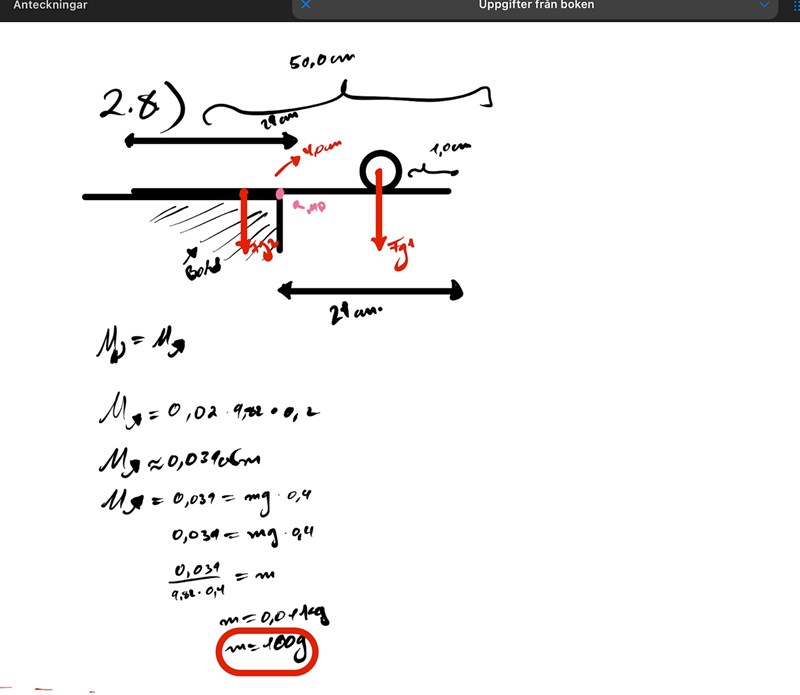

Jag sett lösningar till uppgiften men det finns fortfarande en del som jag inte hänger med. Jag ritat upp krafterna så här:
Jag förstår att Fg1, alltså kraften från vikten är det som ger momentet medurs. Men jag hänger bara inte med hur Fg2 alltså kraften från själva linjalen ger Momentet moturs. Med tanke på att båda krafterna riktar sig neråt borde det inte bli att Fg1 + Fg2= momentet medurs?
Det är för att man satt momentpunkten (eller rotationspunkten) vid bordskanten. Eftersom Fg2 pekar nedåt och är placerad till höger om rotationspunkten, så orsakar Fg2 rotation moturs kring bordskanten.
Tänk dig att du utgår från Fg2 och ritar en cirkel kring bordskanten/rotationspunkten. Om du börjar vid Fg2 och ritar i den riktningen som Fg2 pekar i, så kommer du rita cirkeln i moturs rotationsriktning.
Truppeduppe skrev:(...]
Eftersom Fg2 pekar nedåt och är placerad till höger om rotationspunkten, så orsakar Fg2 rotation moturs kring bordskanten.
[...]
Du menar nog vänster här.
