Kraftmoment
Hej,

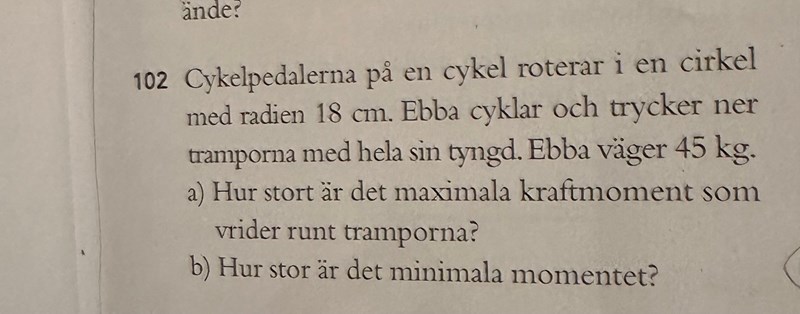

varför räknas det att den maximala kraftmomenten är vid 90 grader? fråga a,,

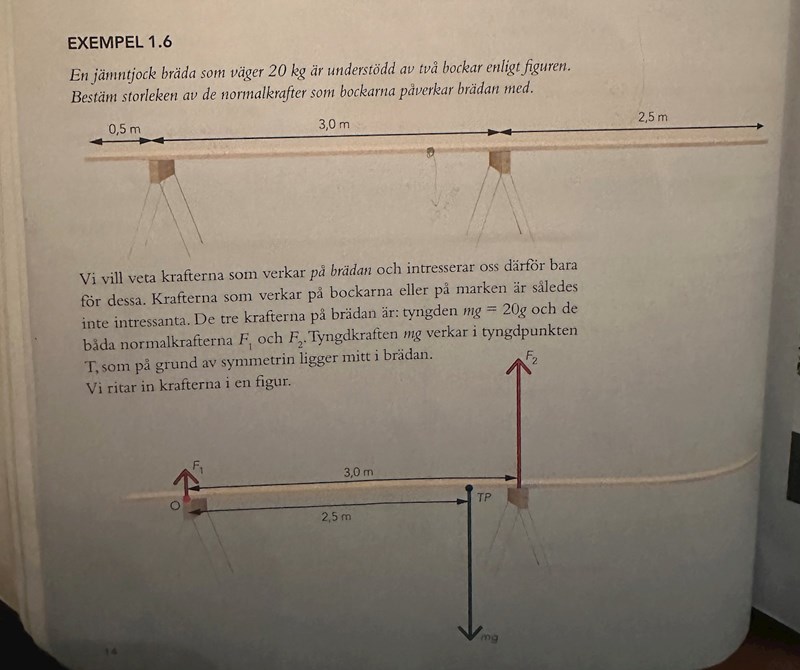

ska man inte exkludera krafter som verkar i momentanpunkten som i exemplet 1,6 där man exkluderar F1
Du har en kraft som trycker vertikalt neråt på pedalen.
Du får ut maximalt moment runt navet då momentarmen är.så stor som möjligt.
Fundera på i vilken position pedalen står när det inträffar.
Yngve skrev:Du har en kraft som trycker vertikalt neråt på pedalen.
Du får ut maximalt moment runt navet då momentarmen är.så stor som möjligt.
Fundera på i vilken position pedalen står när det inträffar.

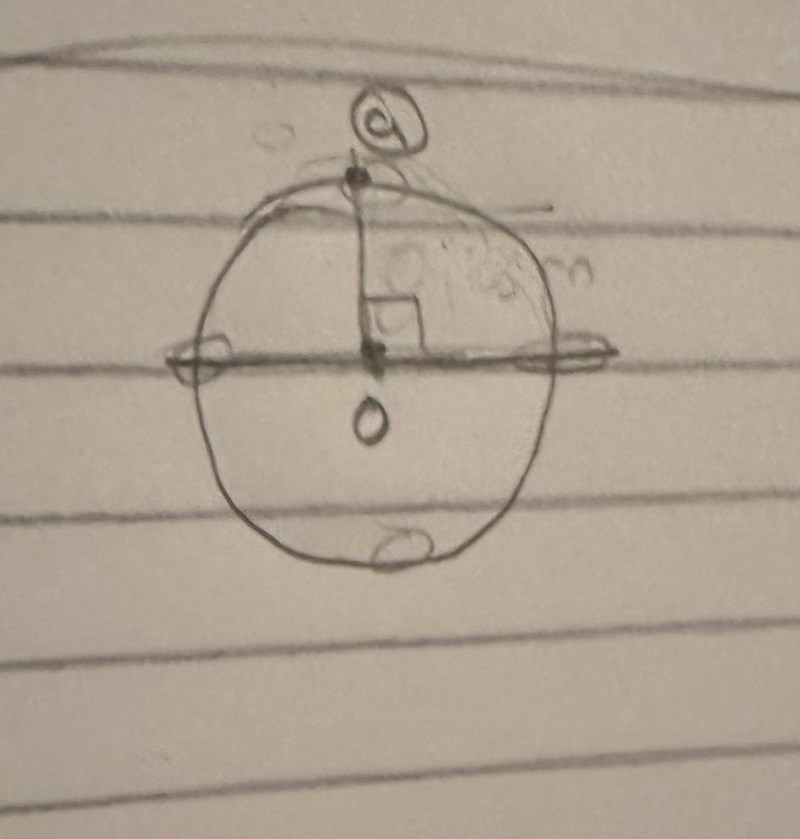

Det är ju det jag har markerat med a på den ritade cirkeln alltså vid 90 grader, men det jag inte förstår är kraften går ju igenom monentanpunkten? Och då borde man inte använda den?
Ja, när pedalen är i översta läget så är momentet 0.
När pedalen pekar horisontellt rakt ut åt höger (eller vänster) så får du maximalt moment.
Vad vinkeln är vid detta "maxläge" beror helt och hållet på hur du definierar vinkeln.
Yngve skrev:Ja, när pedalen är i översta läget så är momentet 0.
När pedalen pekar horisontellt rakt ut åt höger (eller vänster) så får du maximalt moment.
Vad vinkeln är vid detta "maxläge" beror helt och hållet på hur du definierar vinkeln.
Varför är det maximalt moment vid horisontellt läge? För då går kraften också genom momentanpunkten?

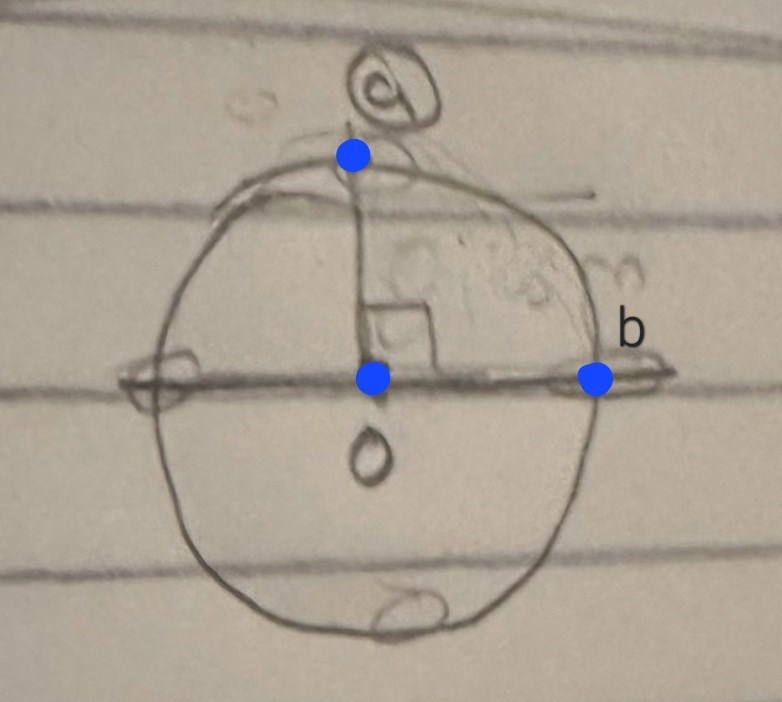

I denna bild har jag markerat tre punkter i blått.
Överst är en punkt som du kallar a.
Till höger är en punkt jag kallar b.
I centrum (navet) är vridpunkten som kallas O.
Rita in vertikalt nedåtriktade kraftpilar vid a och b.
Vid vilken av dessa punkter går kraftpilen genom O?
Vid vilken av dessa punkter är momentarmen (dvs det vinkelräta avståndet mellan en förlängd kraftpil och O) som störst?
Jaha blir det längsta vid B och kortaste vid a (0)
Ja det stämmer.

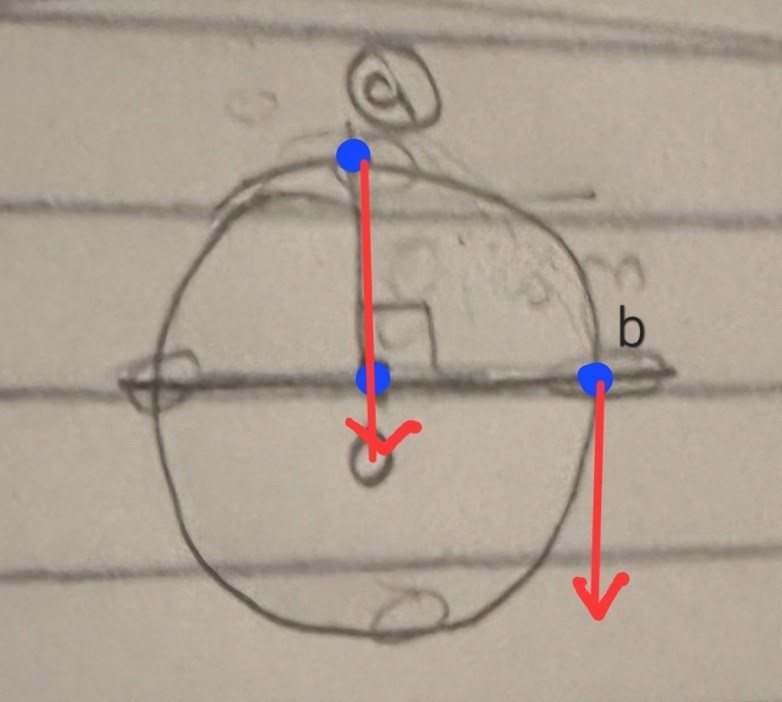

Här är en bild där jag har ritat in röda kraftpilar. Den visar förhoppningsvis tydligt att störst momentarm fås i läge b
Yngve skrev:Ja det stämmer.
Här är en bild där jag har ritat in röda kraftpilar. Den visar förhoppningsvis tydligt att störst momentarm fås i läge b

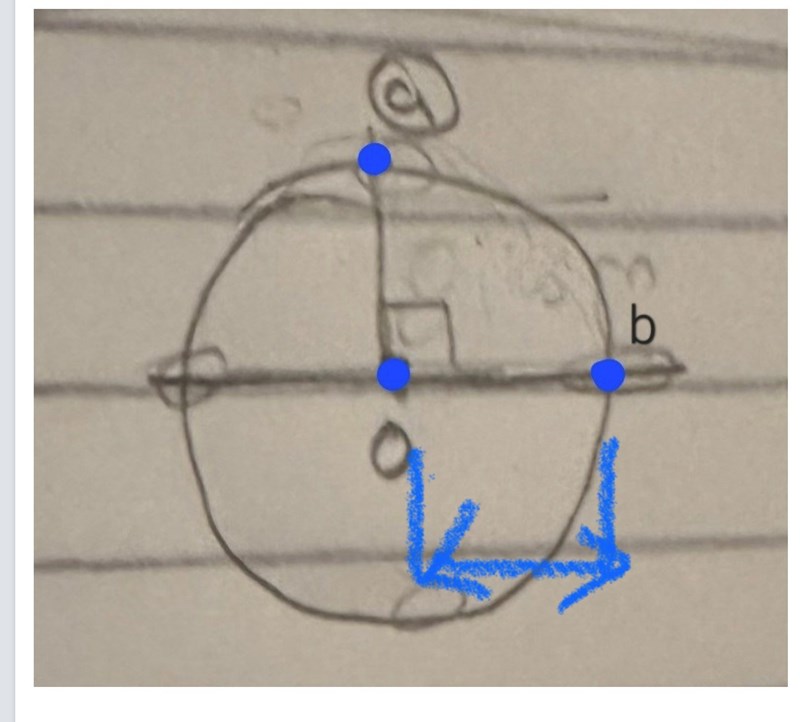

Jättebra tack så jättemycket, har jag ritat rätt avstånd (blåa pilen) från O till b
User123457869 skrev:
Jättebra tack så jättemycket, har jag ritat rätt avstånd (blåa pilen) från O till b
Ja, det stämmer.
Yngve skrev:User123457869 skrev:Jättebra tack så jättemycket, har jag ritat rätt avstånd (blåa pilen) från O till b
Ja, det stämmer.

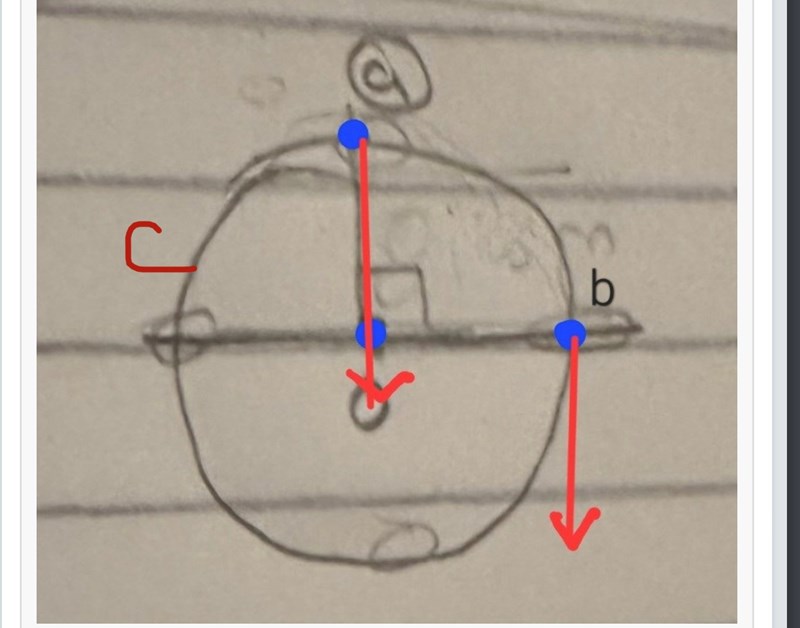

En till fråga får man samma moment ( största ) vid c
Bra fråga!
Om den vertikala kraften i c är lika stor som den i b så blir momentet lika stort.
Men eftersom vi får anta att detta är en cykel med pedaler som man trampar på och inte drar uppåt (alltså utan clips) så kommer momentet vid c i praktiken att vara lika med 0 Nm.
Fundera på hur du själv gör när du cyklar. Var tar du i som mest? Åt vilket håll? Trycker/drar du på/i den pedal som är på väg uppåt?
Utöka görna din skiss med symbol för rotationsriktnng, en tydlig markering av de båda pedalernas position i de två fallen samt kraftpilar som indikerar hur Ebba påverkar pedalerna.
Lägg gärna även till ett "mitt emellan-fall", där pedalerna t ex. bildar vinkeln 45° mot horisontalplanet.
Det är bra, dels för ökad förståelse, dels som träning i att grafiskt illustrera olika situationer.
