Emile 227
Postad: 20 sep 2022 20:12

Kraftmoment

Hej!



Jag skulle behöva hjälp med att tolka värden.

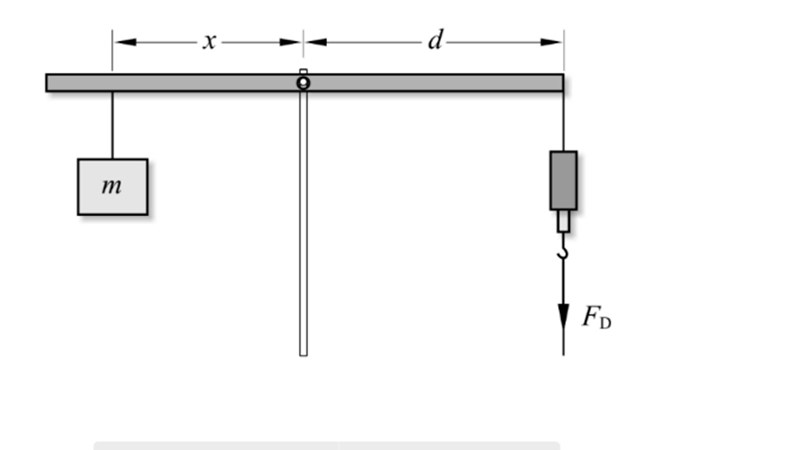

Jag vet att f(x)=-1,25x+1,0 : som beskriver hur dynamometerkraften FD ändras när viktens läge x varieras (se bild).

Teoretiska sambandet är:

Kraftmoment medurs=Kraftmoment moturs

F(g,vikt) * x=( F(g,dyno)+ F(D) )*d



Jag undrar vad m-värdet för f(x) innebär, förstår inte riktigt



Smaragdalena 80504 – Avstängd
Postad: 20 sep 2022 20:32
Emile skrev:

Hej!



Jag skulle behöva hjälp med att tolka värden.



Jag vet att f(x)=-1,25x+1,0 : som beskriver hur dynamometerkraften FD ändras när viktens läge x varieras (se bild).

Teoretiska sambandet är:

Kraftmoment medurs=Kraftmoment moturs

F(g,vikt) * x=( F(g,dyno)+ F(D) )*d



Jag undrar vad m-värdet för f(x) innebär, förstår inte riktigt



Förmodligen att klumpen har massan m.

Emile 227
Postad: 20 sep 2022 20:44

Men om vikten m är i vridningspunkten, räknas den med i kraft momentet? m=100g och om x=0 då blir f(x)=1,0, eller är det dynanometern+staven?

Smaragdalena 80504 – Avstängd
Postad: 20 sep 2022 21:22

Varför placerar du inte vridningspunkten i den punkt som stången vrids runt? Den punkten är markerad på bilden, just där x-pilen och d-pilen möts.

Emile 227
Postad: 20 sep 2022 21:34

Ja precis, det är där jag tänker mig att vridningspunkten är. Men när x=0 då är väl vikten i vridningspunkten och då påverkas inte kraften av den?



Momentlagen ger

F(g,vikt) * x=( F(g,dyno)+ F(D) )*d F(g,dyno)=0,5 NF(D)+0,5=F(g,vikt)*xd



Uttrycket ovanför ska då motsvara f(x)=-1,25x+1,0, men jag ser ingen konstant som adderas i höger led i uttrycket ovanför så har jag missat nått eftersom funktionen har ett m-värde?

Smaragdalena 80504 – Avstängd
Postad: 20 sep 2022 21:57

Kan du lägga in en bild av själva uppgiften! Det blri så mycket gissningar annars.

Emile 227
Postad: 20 sep 2022 22:21

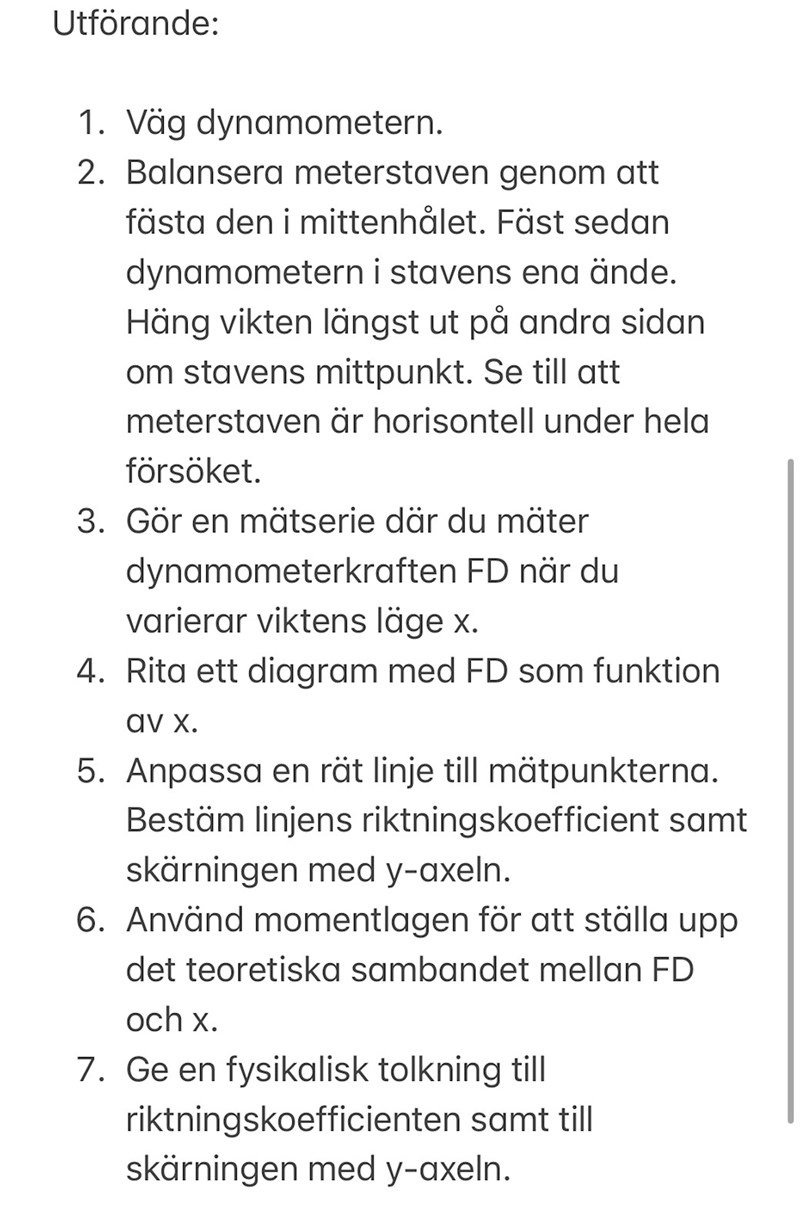

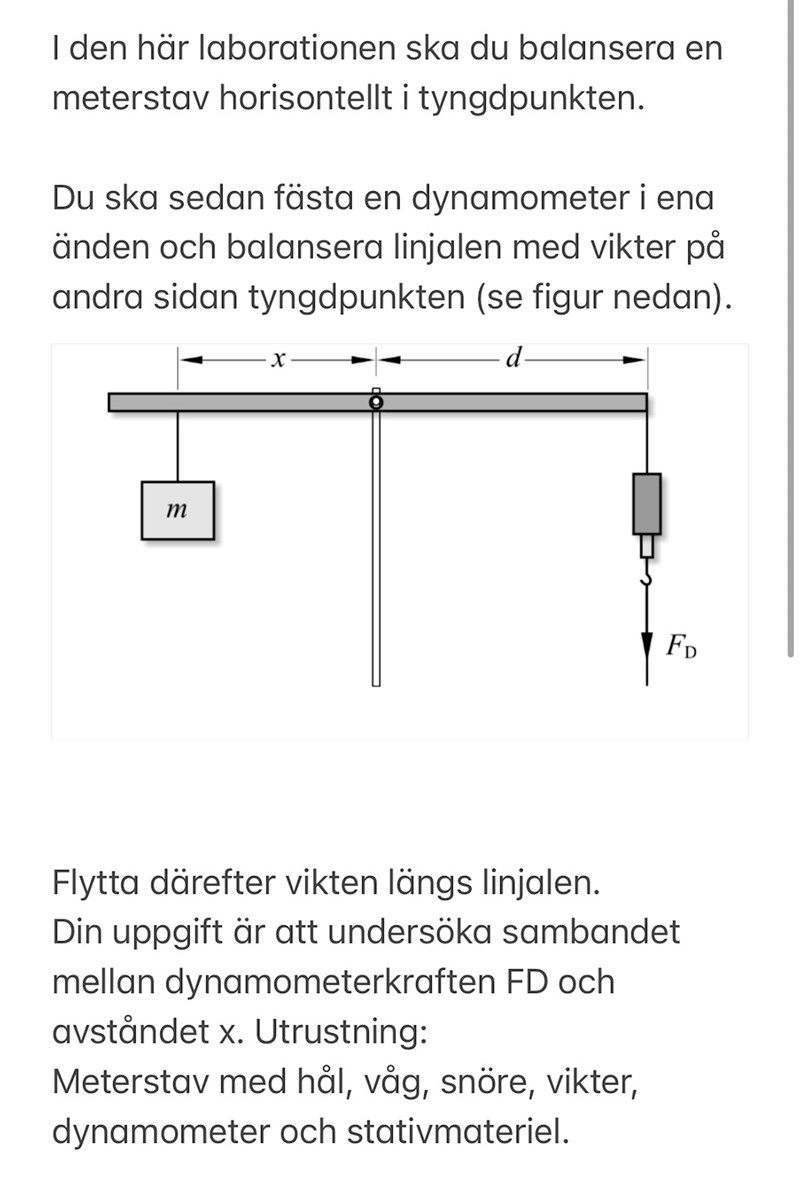

Det är en laboration. Här är instruktionerna:
