Kraftmoment
Har precis börjat med kraftmoment men känner mig aningen vilse. Det jag vet är att vid kraftmoment så är det jämvikt om moturs och medurs är lika stora. Samt jämvikt om resultanten till övriga krafter är noll.

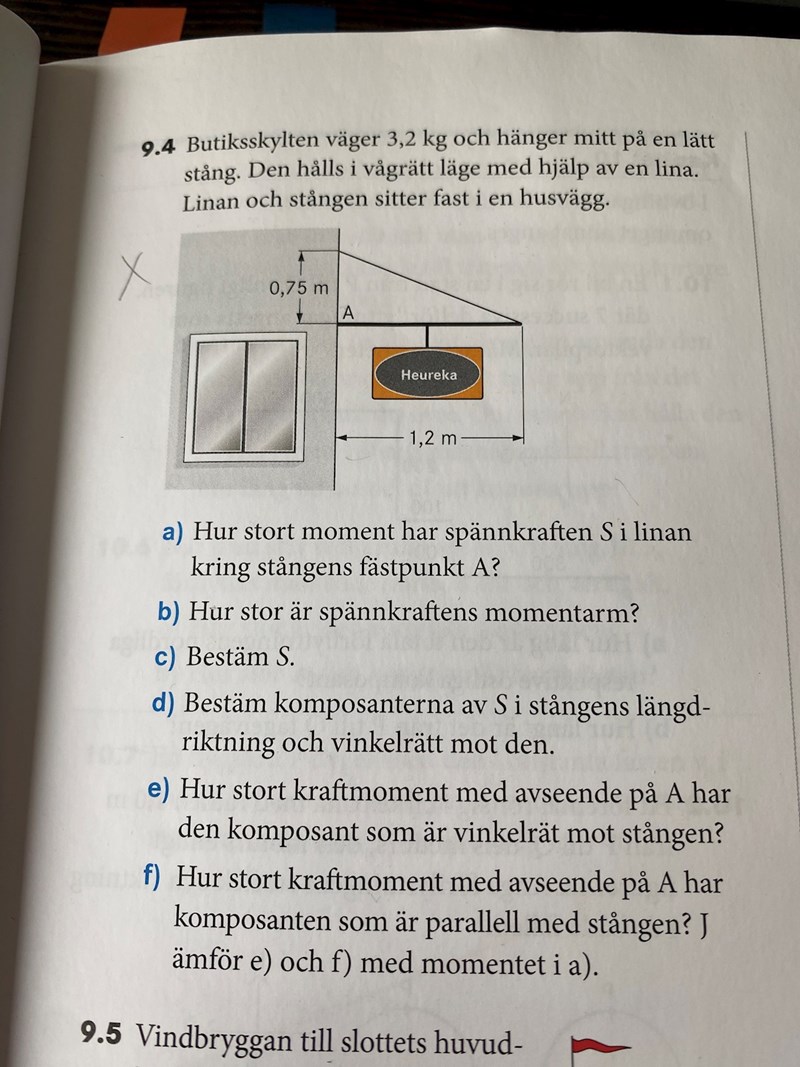

förstår inte första frågan riktigt. Känner mig så dum som inte ens kan tyda frågan. Får panik.
Ironmann skrev:
förstår inte första frågan riktigt. Känner mig så dum som inte ens kan tyda frågan. Får panik.
Skylten hänger i vila, så den är i momentjämvikt. Det betyder att de kraftmoment som "vill" vrida skylten medurs respektive moturs är lika stora. Det verkar som om du är med så långt. Vad är det för kraft som "vill" vrida skylten medurs? Hur stor är den kraften? Hur långt från punkten A verkar denna kraft?
Smaragdalena skrev:Ironmann skrev:
förstår inte första frågan riktigt. Känner mig så dum som inte ens kan tyda frågan. Får panik.
Skylten hänger i vila, så den är i momentjämvikt. Det betyder att de kraftmoment som "vill" vrida skylten medurs respektive moturs är lika stora. Det verkar som om du är med så långt. Vad är det för kraft som "vill" vrida skylten medurs? Hur stor är den kraften? Hur långt från punkten A verkar denna kraft?
Helt ärligt så vet jag inte vart jag ska kolla.
spännkraften är väl där linan börjar?
Det är lite lurigt i den här uppgiften, eftersom man "börjar på kapitel 2". Spännkraften kommer senare, låt oss börja med momentjämvikten. Hur gör du för att räkna ut momentet medurs kring punkten A? Vilken kraft är det som vill vrida skylten neråt? Hur långt från punkten A är denna krafts angreppspunkt?
Smaragdalena skrev:Det är lite lurigt i den här uppgiften, eftersom man "börjar på kapitel 2". Spännkraften kommer senare, låt oss börja med momentjämvikten. Hur gör du för att räkna ut momentet medurs kring punkten A? Vilken kraft är det som vill vrida skylten neråt? Hur långt från punkten A är denna krafts angreppspunkt?
Jag vet att jag måste sätta en rotationsaxel någonstans. Men tycker det känns så godtyckligt. Vet inte ens vart den ska placeras?
Den skall placeras i punkten A, som det står i uppgiften.

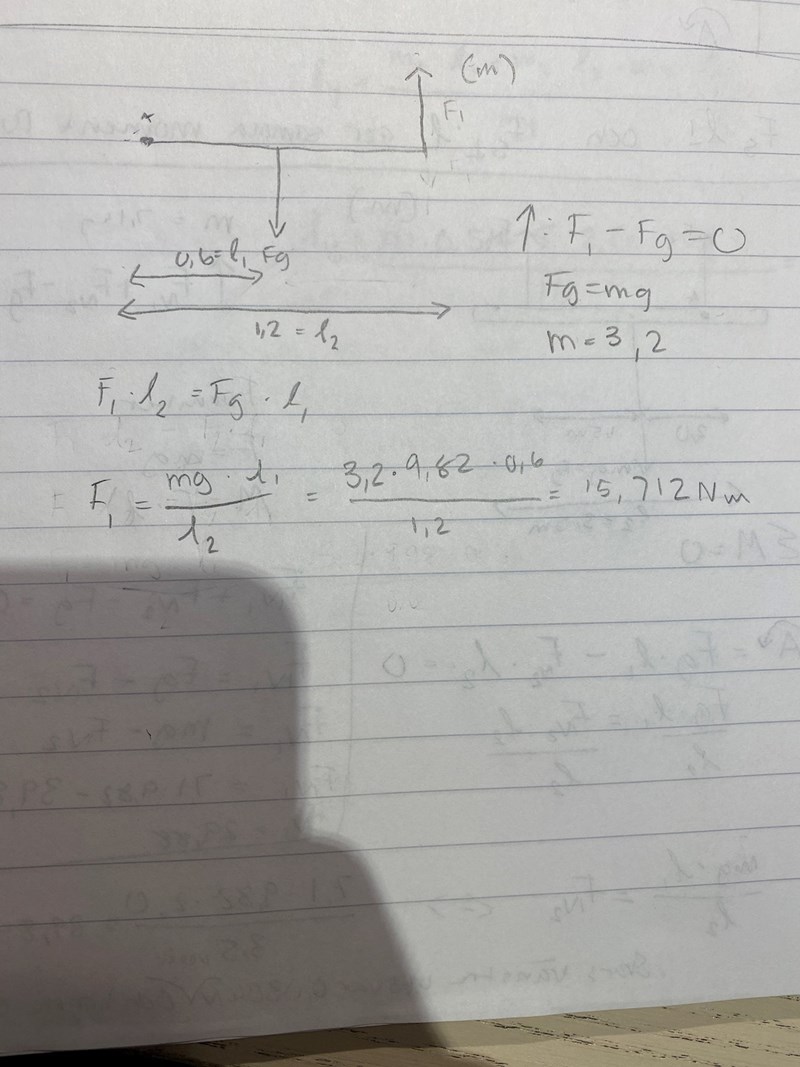

facit är 19Nm. Vad gör jag fel? (Uppdaterad)
Nej, kraften Fg = mg verkar på avståndet 0,6 m och kraften Fa verkar på avståndet 1,2 m, du har skrivit tvärtom. Om du ritar in kraften Fa också kanske du undviker den här sortens misstag i fortsättningen?
Smaragdalena skrev:Nej, kraften Fg = mg verkar på avståndet 0,6 m och kraften Fa verkar på avståndet 1,2 m, du har skrivit tvärtom. Om du ritar in kraften Fa också kanske du undviker den här sortens misstag i fortsättningen?
Ändrade men blev fel svar ändå. Se ovanför, jag bytte bild
Ironmann skrev:Smaragdalena skrev:Nej, kraften Fg = mg verkar på avståndet 0,6 m och kraften Fa verkar på avståndet 1,2 m, du har skrivit tvärtom. Om du ritar in kraften Fa också kanske du undviker den här sortens misstag i fortsättningen?
Ändrade men blev fel svar ändå. Se ovanför, jag bytte bild
Snälla, lägg tillbaka den ursprungliga bilden och lägg in en ny nedanför istället, det blir så rörigt annars!
på a uppgiften fråga man efter vilket moment som linan tar upp.
Vi ska alltså räkna ut vilket moment som verkar åt andra hållet dvs medurs.
Medurs är det bara skyltens tyngd som bidrar till moment
Vilket moment får vi från skylten?
Smaragdalena skrev:Ironmann skrev:Smaragdalena skrev:Nej, kraften Fg = mg verkar på avståndet 0,6 m och kraften Fa verkar på avståndet 1,2 m, du har skrivit tvärtom. Om du ritar in kraften Fa också kanske du undviker den här sortens misstag i fortsättningen?
Ändrade men blev fel svar ändå. Se ovanför, jag bytte bild
Snälla, lägg tillbaka den ursprungliga bilden och lägg in en ny nedanför istället, det blir så rörigt annars!
Noterat vid nästa gång. Vid det här tillfället uppdaterad jag samtidigt som du hade skrivit. Kolla tiden som jag redigera.
Okej, jag tror jag kom fram till det. Kraften ligger alltså 0,6m från rotationsaxel (A) och kraften är F=mg. Alltså blir det så simpelt som 0,6*3,2*9,82=19Nm medurs och moturs
jajamensan
