Krafter pilarnas riktning FN, FMG

Normalkraften ska alltid vara i motsatt riktning mot det håll som objektet "dras". Som i ditt exempel så vill heliumballongen åka uppåt men taket stoppar den, då ska normalkraftn peka nedåt mot golvet. Om en låda står på golvet håller gravitationen dem nere och normalkraften pekar uppåt.

Edit: bör tilläggas att normalkraften alltid är ortogonal(vinkelrät) mot kontaktytan, så vid fallet med en låda och ett lutande plan så verkar normalkraften inte i motsatt riktning mot gravitationen. Därav att lådan kan glida

Engineering skrev:

Normalkraften ska alltid vara i motsatt riktning mot det håll som objektet "dras". Som i ditt exempel så vill heliumballongen åka uppåt men taket stoppar den, då ska normalkraftn peka nedåt mot golvet. Om en låda står på golvet håller gravitationen dem nere och normalkraften pekar uppåt.

Edit: bör tilläggas att normalkraften alltid är ortogonal(vinkelrät) mot kontaktytan, så vid fallet med en låda och ett lutande plan så verkar normalkraften inte i motsatt riktning mot gravitationen. Därav att lådan kan glida

Ok men till exempel om två lådor står på varandra och där pilen F1 pekar är det tyngdkraft och varför börjar den där ska den alltid börja där över boxen slutar eller hur är det med den pilen?

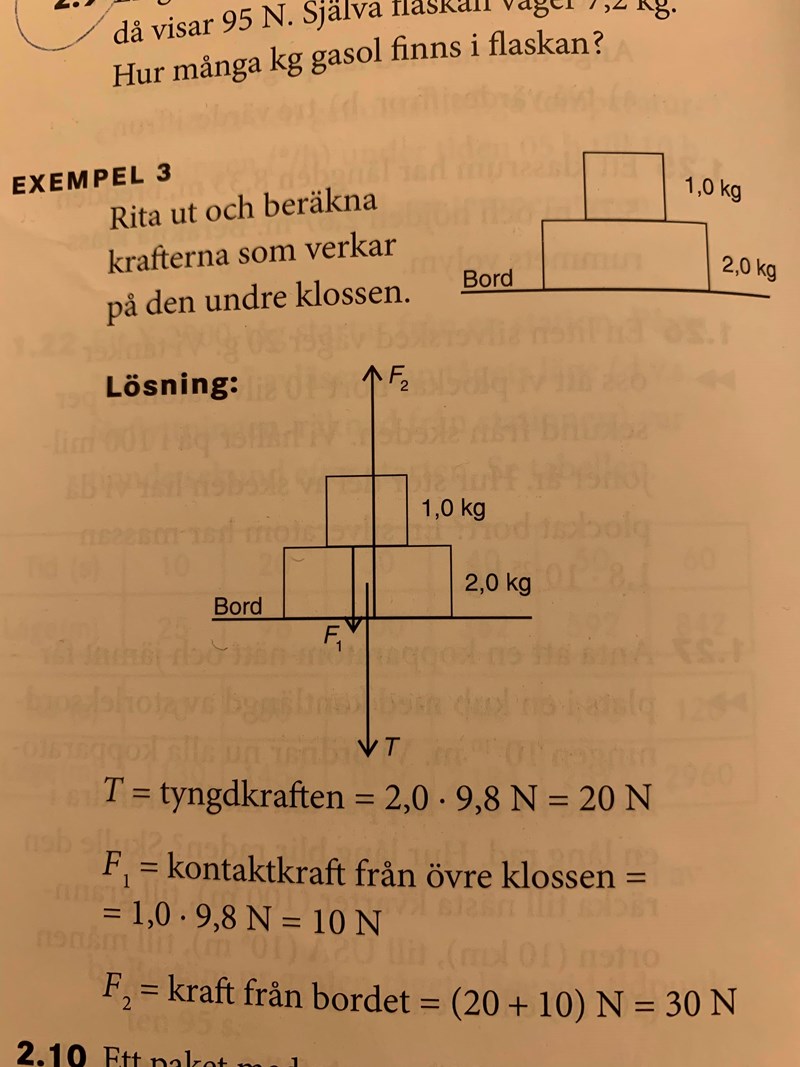

Som det står i lösningen så är F1 kontaktkraft från övre klossen och verkar på den nedre klossen. Var pilen börjar är lite av en smaksak, jag tycker det hade varit tydligare om F1 började i den övre klossens masscentrum(mitten av klossen) F1 är tungdkraften från den övre klossen som trycker på den nedre. Man hade kunnat kalla den T1 och tyngdkraften från den nedre klossen för T2, då hade summan av dem varit T1+T2=T, där T redan är utskriven i figuren. Hoppas det hjälper.

jag förstår inte vad F1 F2 och T ska representera är F2=Fn och t och F1=Fmg?

F2 är normalkraften Fn från bordet som håller upp båda klossarna. F1 är tyngdkraften från bara den övre klossen(Fmg för den övre klossen) och T är tyngdkraften för nedre klossen (också Fmg men för den nedre) man kannsäga att F1 är Fmg1 och T är Fmg2.

Det hade varit tydligare om lösningen benämt F1 som tyngdkraft för övre klossen istället för kontaktkraft.

Ok men i det här fallet då pratar den om nedre lådan den får ju en kraft på sig borde inte FN pilen vara neråt för Fn ska ju vara motsatt kraften

Normalkraften är alltid motsatt kraften som du skriver, men normalkraften är den kraft som håller upp klossen så den inte åker rakt igenom underlaget. Den kraften den undre klossen får på sig är ju tyngden av den övre klossen, sen är normalkraften som verkar på den undre klossen från underlaget och är riktad uppåt eftersom de andra krafterna som verkar på lådan är nedåt (gravitation)

ok men om en låda är på en backe och det inte är så mycket friktion hur ritar man pilarna då?

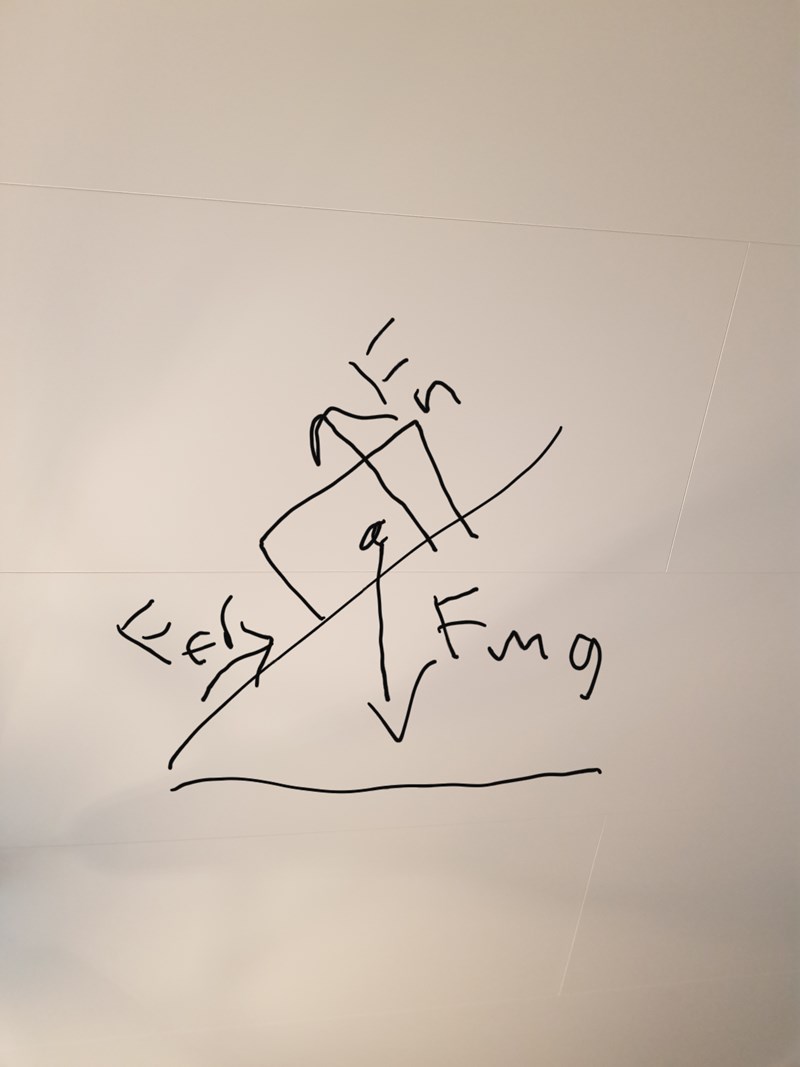

Bifogar en bild, svårt att rita på mobilen så säg till on det inte går att läsa.

Fn är vinkelrät mot det lutande planet, Fmg är nedåt och Ffr är parallell med lutande planet och motverkar glidning. Kan såklart glida ändå om Ffr är tillräckligt liten

Engineering skrev:

Fn är vinkelrät mot det lutande planet, Fmg är nedåt och Ffr är parallell med lutande planet och motverkar glidning. Kan såklart glida ändå om Ffr är tillräckligt liten

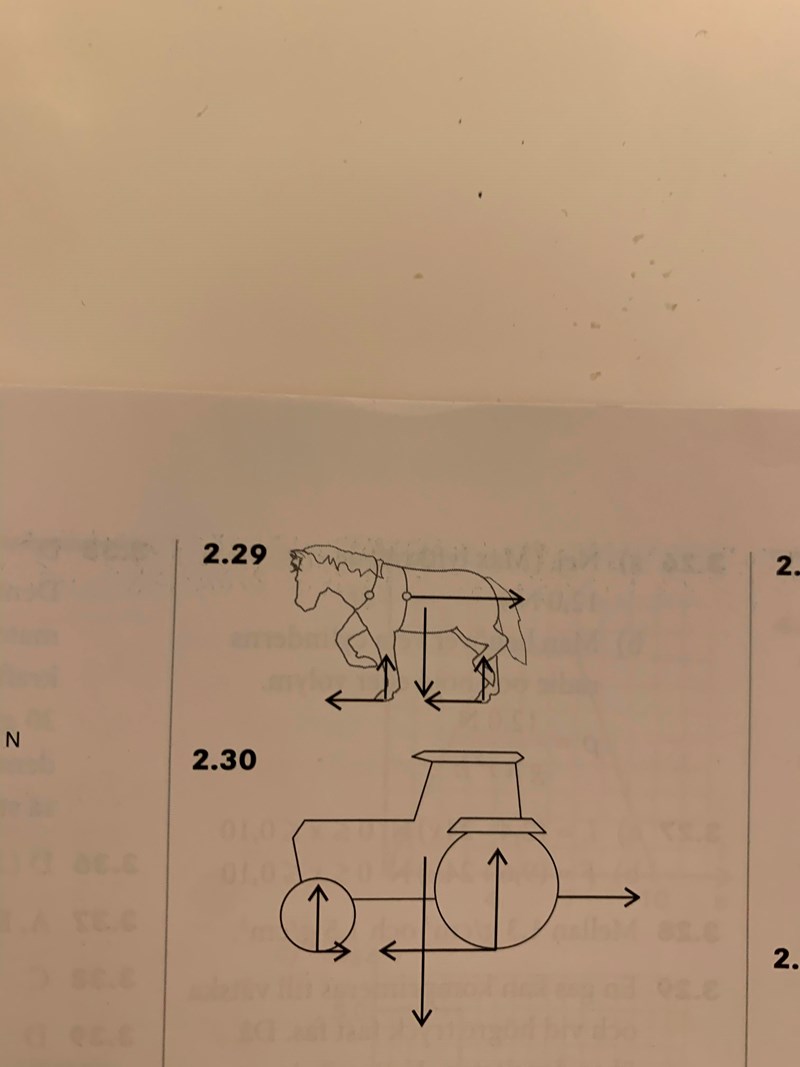

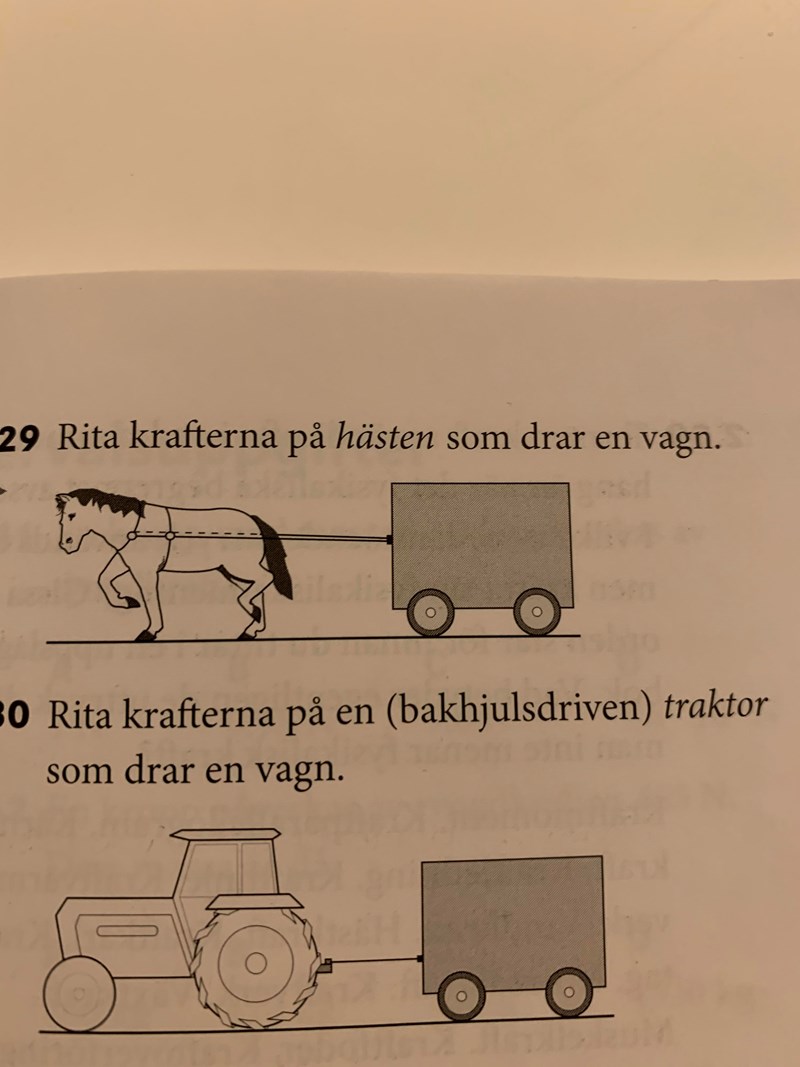

Ok men till exempel dom här två uppgifterna som nämner ju inte hur stora krafterna är eller om det är konstant hastighet  hur ska jag veta pilarnas längder ? Typ på hästen ser det ut att vara konstant hastighet som dom ritat och på traktorn också?

Längden på pilarna är inte det viktiga utan förhållandet mellan pilarna, dvs att normalkraftspilarna tillsammans blir lika långa som tyngdkraftspilen. Samma gäller för drivkraften som ska vara lika lång som summan av friktionskraften och släpvagnens påverkan. Detta såklart bara om hastigheten är konstant. Eftersom det inte står i uppgiften så kan det vara bra att i svaret skriva att man antagit att hastigheten är konstant.
