Krafter på cylindrar, fundering

Hej,

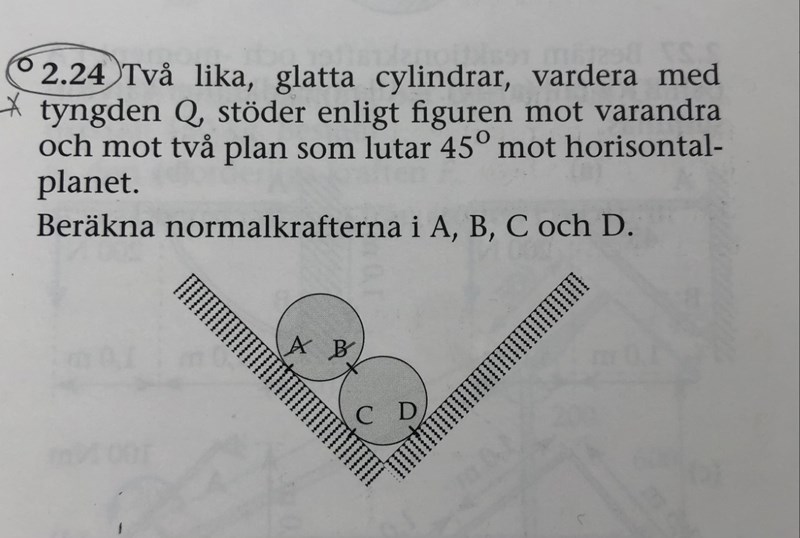

jag behöver hjälp med denna fråga:

Rent intuitivt tänker jag att tyngdkraften från den övre cylindern borde påverka både normalkraften vid C och D, men det påverkar bara för D (den fördubblas). Är detta för att B ligger precis över D och därmed kan påbygga den undre normalkraften? Vilket alltså inte gäller för A och C?

Det är för att den övre cylindern trycker på den nedre i riktningen från B till D, medan normalkraft i C står rätvinkligt till denna riktning och påverkas således ej. För att påverka vid både C och D (som du hade hoppats på) borde den övre cylindern ligga ovanpå den nedre (labil jämvikt), eller hur?
