Krafter på boll

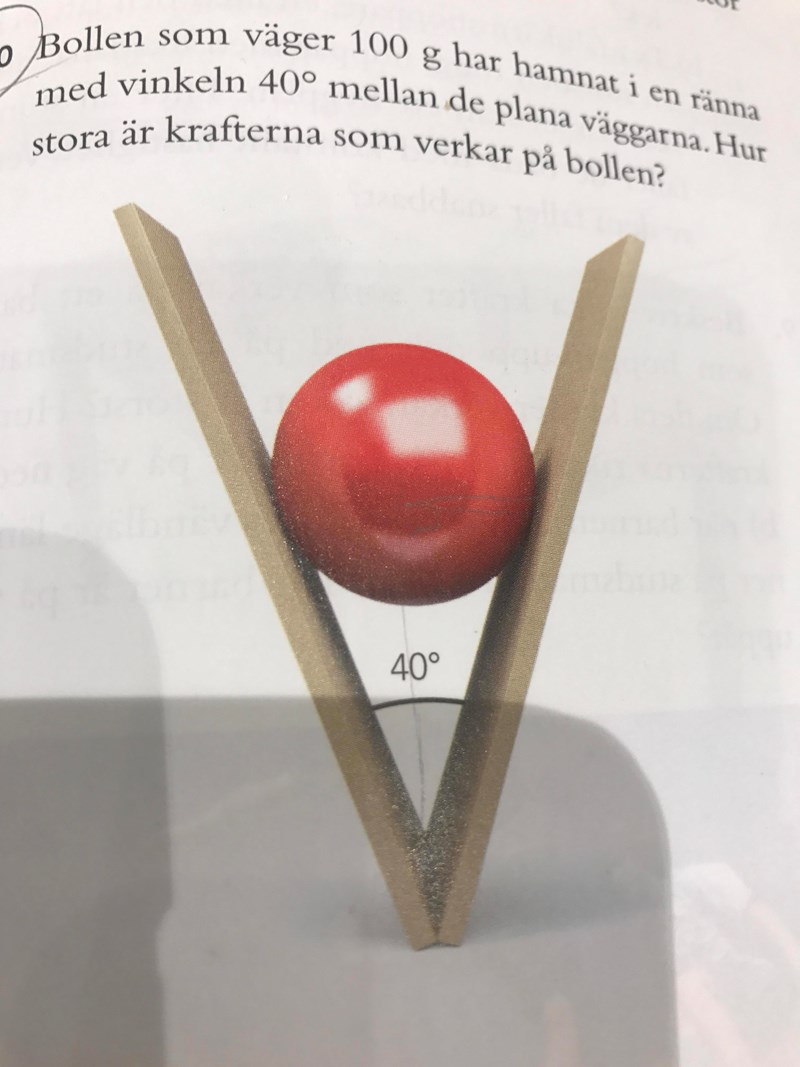

hej! Jag behöver hjälp med uppgiften nedan. Jag uppfattar att man först räknar ut tyngdkraften och att normalkraften som verkar på bollen där den berör de två brädorna är lika stor som tyngdkraften då bollen är i vila. Jag vet också att normalkraften delas i två eftersom bollen rör ytan på två ställen och därför delas upp. Men när jag väl ritar upp kraften som en triangel får jag att normalkraften bli cos (20) x F istället för cos (70) x F som jag har för mig att det ska bli. Kan någon snälla rita upp triangeln med krafter då jag inte lyckas rita upp den rätt?
Frilägg bollen. Sätt ut alla yttre krafter som påverkar den. Skicka en bild om möjligt =)

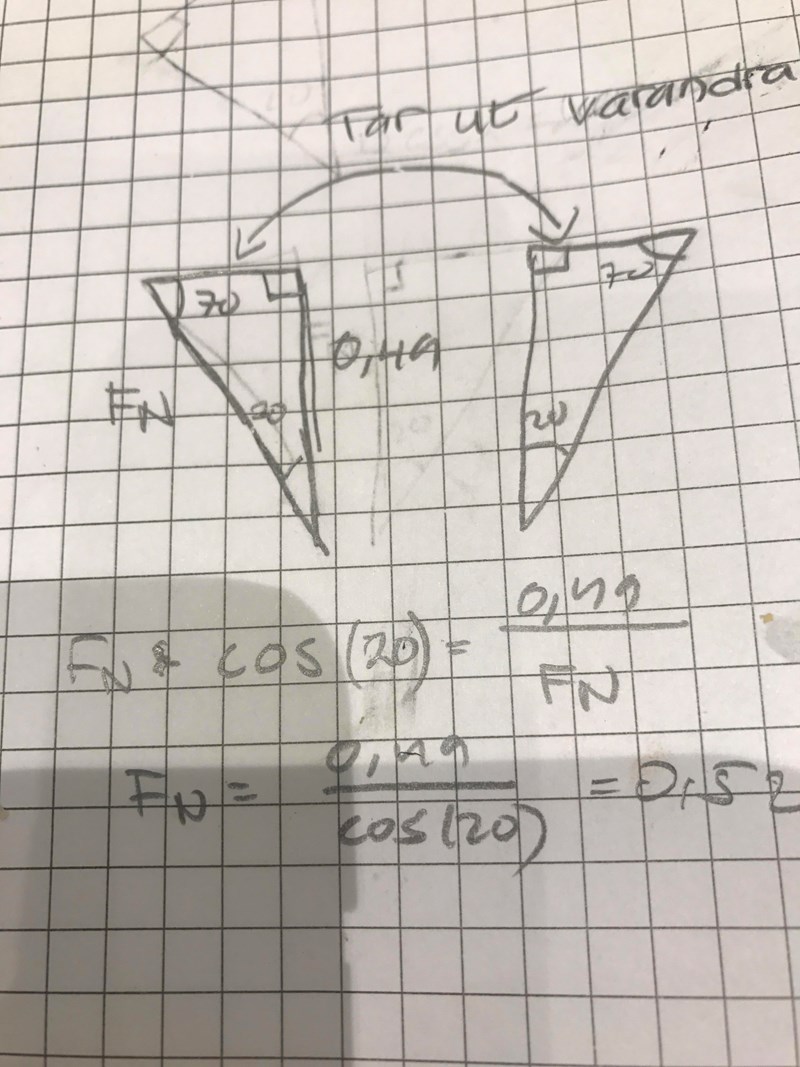

Detta är dock fel svar enligt facit
Vad visar dina trianglar?

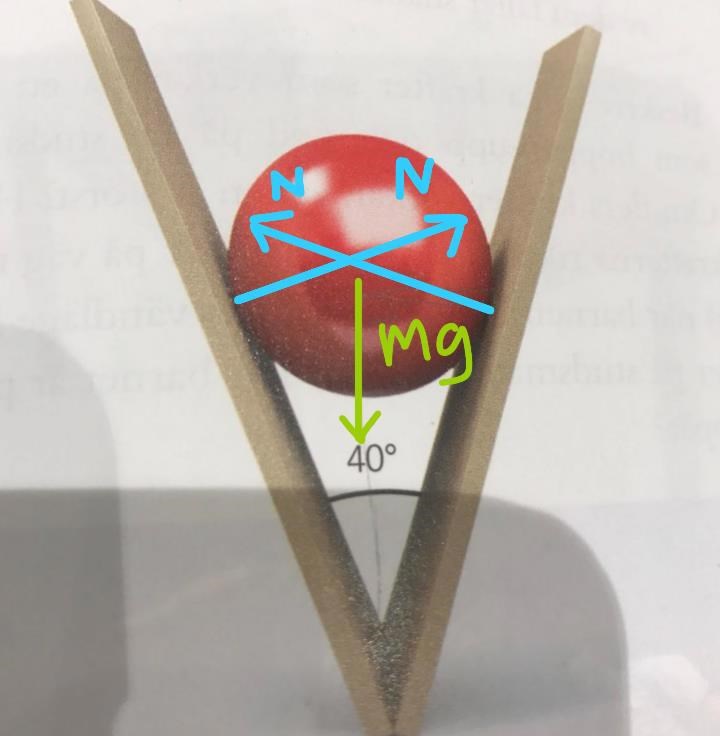

Kan du rita ut normalkrafterna i den bifogade figuren?
Normalkraften är markerad i figuren som Fn och är hypotenusan
I så fall är den riktad åt fel håll.
Normalkraften är vinkelrät (normal) till ytan.
hur ritar jag triangeln som då bildas? Ska jag byta plats på 0,49 och Fn?
Jag förstår fortfarande inte hur triangeln ska bli men jag förstår den felaktiga uppfattningen jag hade om normalkraften. Jag kan dock inte räkna på detta då jag inte förstår hur triangeln ska vara
Vart placeras 0,49 ut i den figuren? Ska inte den vara riktad uppåt?

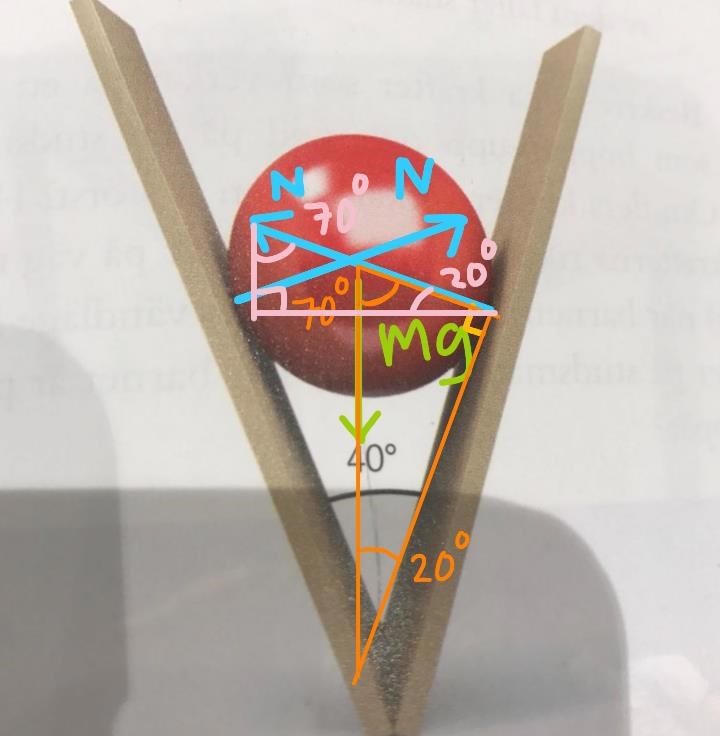

Normalkraftens vertikala komposant är mg/2, ritad i rosa.
N*sin(20°) = (mg/2)
