Krafter och jämviktslära
Hej! Jag sitter fast fullständigt på friläggningsuppgifter, får inte in tänket. Här kommer exempel på en fråga jag har svårt med.

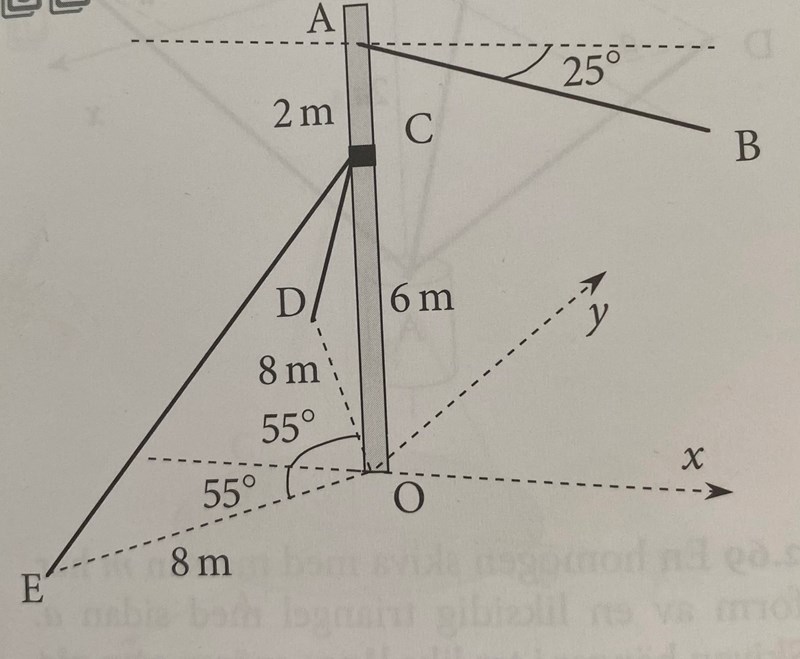

"En stolpe utgör ändfäste för en horisontellt utgående ledningstråd AB vars läge förövrigt framgår av figuren. Kraften i AB är 0,70kN. I markplanet (xy-planet) ligger fästpunkterna D och E för två stag CD och CE. Stagen skall spännas så att stolpens fotpunkt O i marken blir momentfri.
a)till vilka krafter skall då stagen spännas?
b)Vilket blir beloppet av den horisontella kraftkomposanten i O? "
Jag har förstått att summan Mo ska bli noll och att man teckna krafterna i stagen tex. och jag har försökt få fram ece men det blir ganska klyddiga siffror. Är det något jag missar hur kan jag göra?
Ta först den horisontella komponenten av alla krafter (eftersom de vertikala komponenterna inte kommer att bidra till momenten i O).

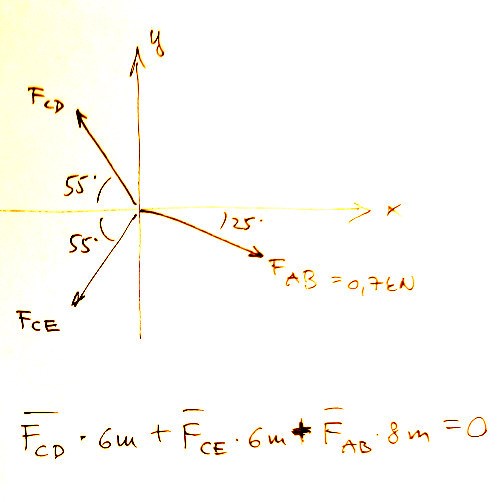

Om du tittar på stolpen ovanifrån ser du detta:
(Det här är bara de horisontella komponenterna!)
