krafter i stänger

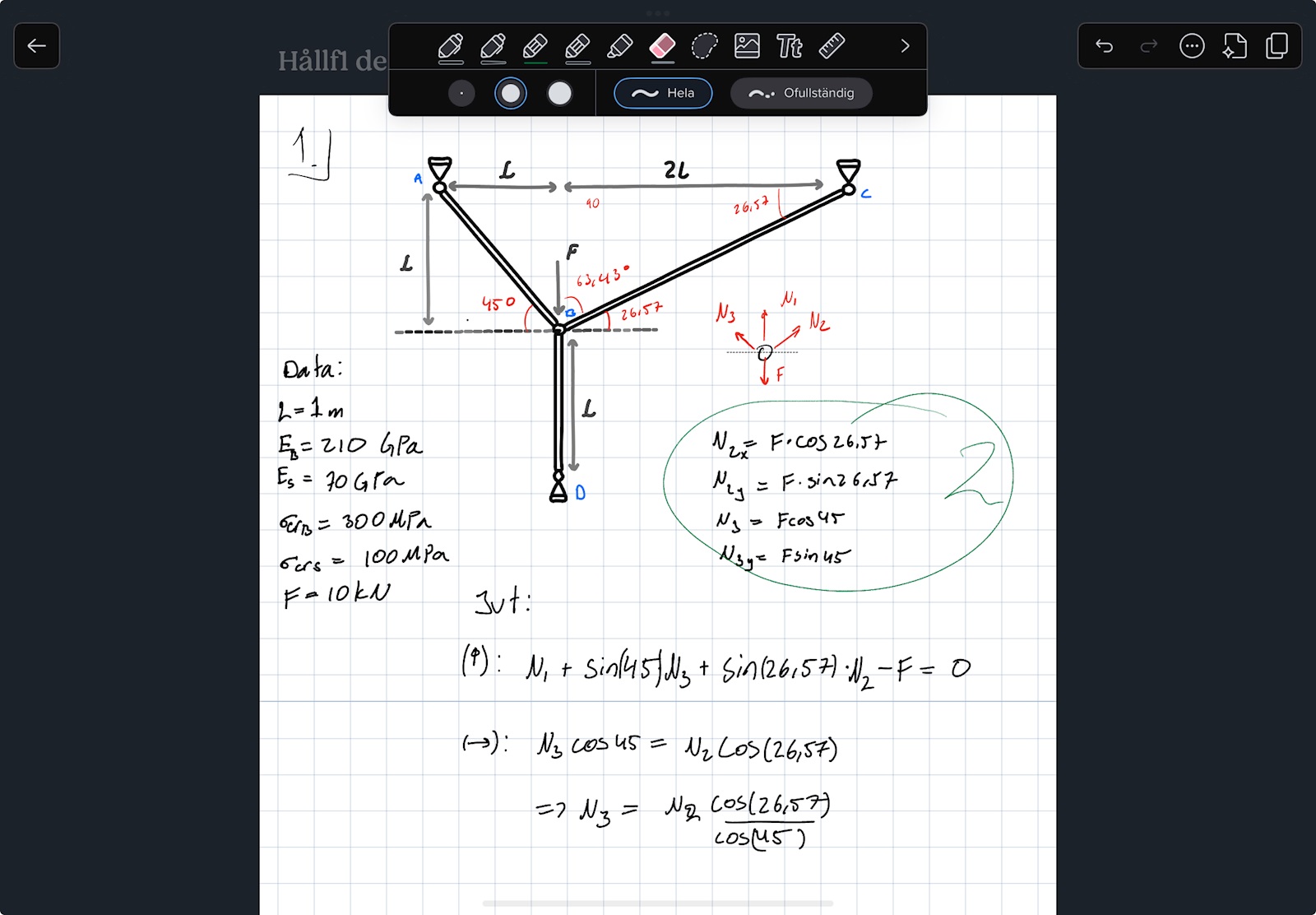

Vad är $N_1$ och varifrån kommer den?

Jag tror det är tänkt att du bara har två okända stagkrafter, $N_3$ och $N_2$ i din bild. Det ger dig två ekvationer och två okända.

tänkte att N1 blir reaktions kraften i den vertikala stången riktad motsatt mot F?

Jaha, jag missförstod din bild, jag trodde det hängde något i D.

(Ett sätt att räkna ut det är att betrakta en virtuell förflyttning av nodpunkten $(\Delta x, \Delta y)$ och betrakta stängerna som fjädrar, men jag misstänker att ni ska göra något enklare)

Kan vi då dela upp F i kraft komposanter i de olika stängerna? Sen har vi ju ingen fjäderkonstant.. Eller hur ska man göra. För F=Δk men ingen aning vad man ska göra med k

Elasticitetsmodulen är i princip samma sak, det gäller ju till exempel att stångens förlängning $\delta$ i kraftriktningen ges av

$\delta =\varepsilon \cdot L =\frac{\sigma}{E}L=\frac{F\cdot L}{A\cdot E}$

$\sigma = E\varepsilon$ (Hookes lag juh)

där E är elasticitetsmodulen och L är stånglängden. Men jag tänker att du bör använda samma beteckningar som kurslitteraturen och/eller föreläsaren.

Juste! Men kraften F kommer ju va olika stor i de olika stängerna. Min primära tanke var att anävnda den formeln fast med N1x N1y osv för N2 och N3 för att sedan ta reda på den totala förskjutingen. Men mitt problem är att jag inte lyckas lösa ut N1, N2 och N3. Jag antar att de är något fel i min momentekvation..
