Krafter
Tre lådor står staplade på varandra. Den översta lådan väger 5 kg, den i mitten 20 kg och den understa lådan väger 50 kg.
Rita ut samtliga krafter som verkar på den mellersta lådan.
Bestäm krafternas storlek.

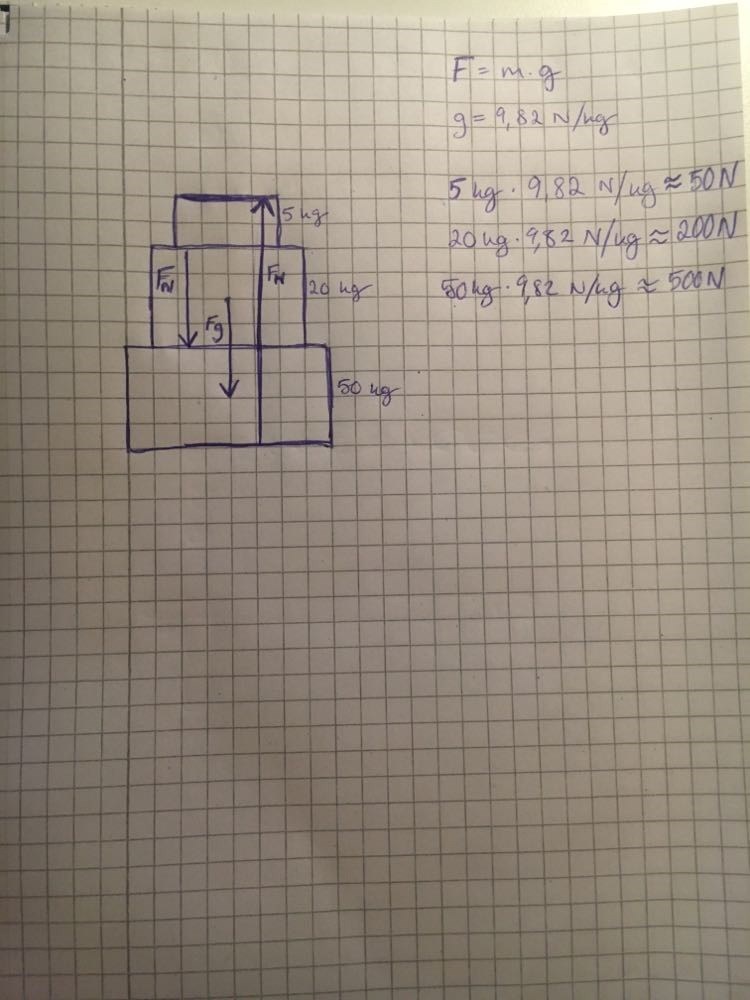

Har lite problem med hur långt man ska dra pilarna, var börjar krafterna?
Vilken kraft är vilken?
Fg är tyngdkraft, och de andra två normalkrafter
Kan jag skriva såhär?
Du behöver visa vilken uträkning sm hör ihop med FN, Fg respektive vilken den tredje uträkningen är.

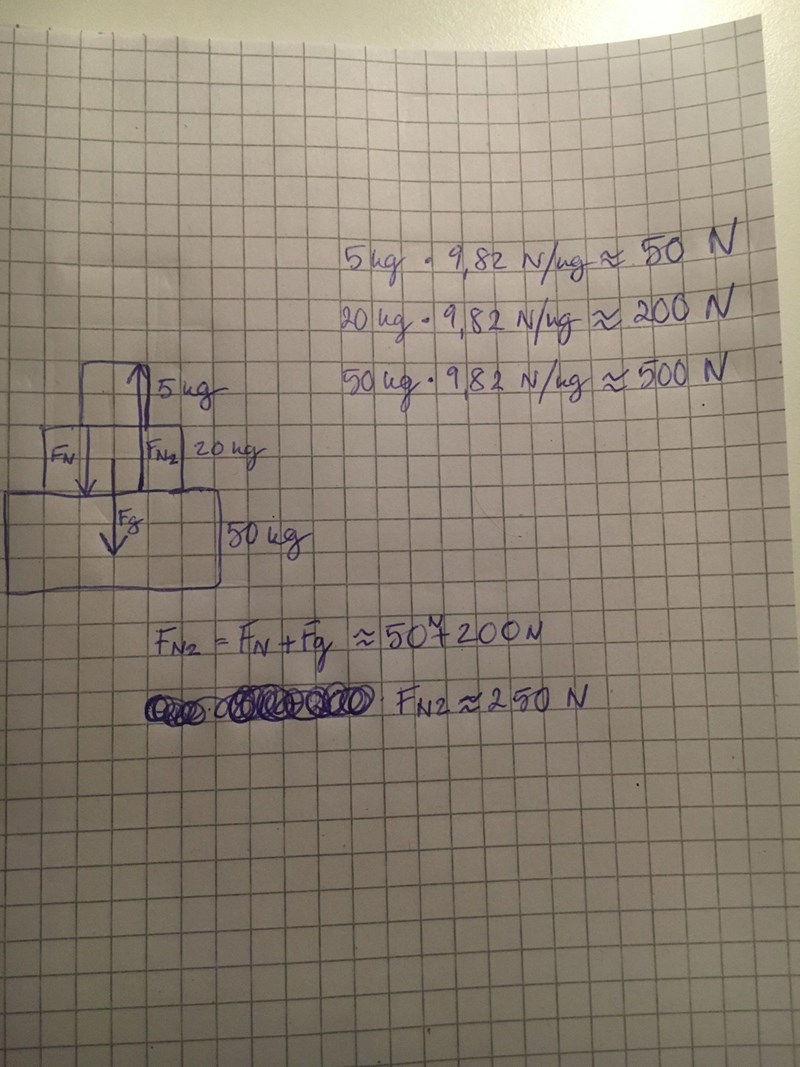

såhär?
FN2 är 500 N, men enbart 250 N verkar på mittersta lådan?
Du har tre olika förslag på hur stor kraften FN2 är: 50 N, 500 N eller 250 N. Varje kraft måste ha en agen beteckning, så att man kan hålla ordning på dem.
FN är 50 FN2 är 500 N men enbart 250 N av de 500 N verkar på mittersta lådan
Nej,antingen är FN2 500 N eller 250 N, den andra av de krafterna måste få ett eget namn.

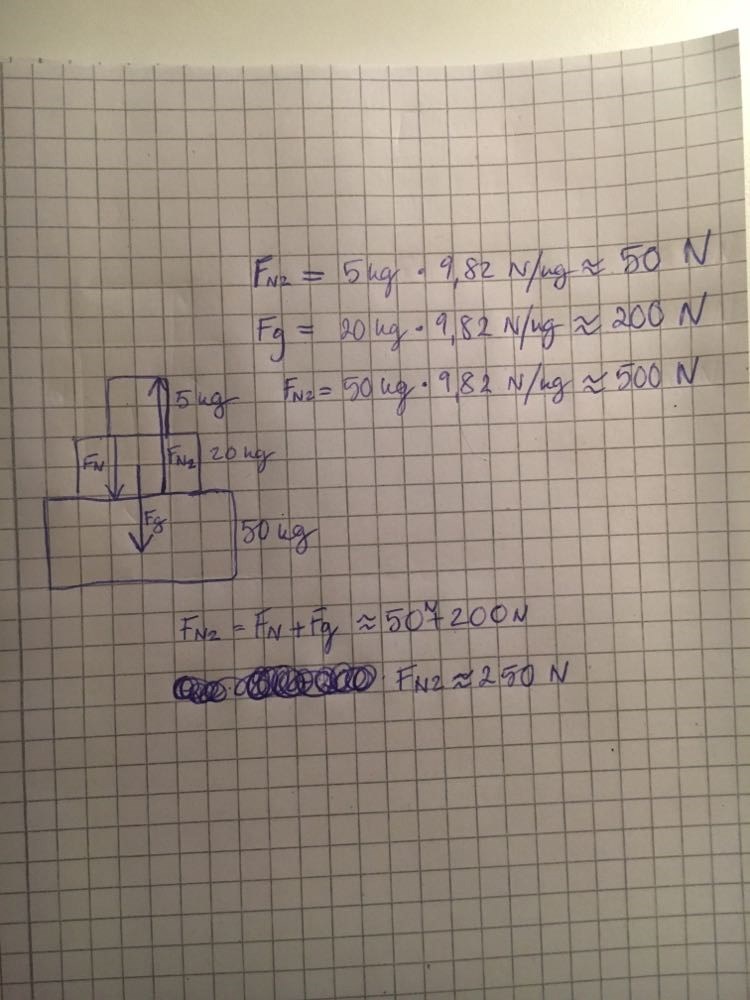

om jag döper den till FN3 då, behöver jag rita den också? Hur blir det då? För FN2 visar väl att den är 500N

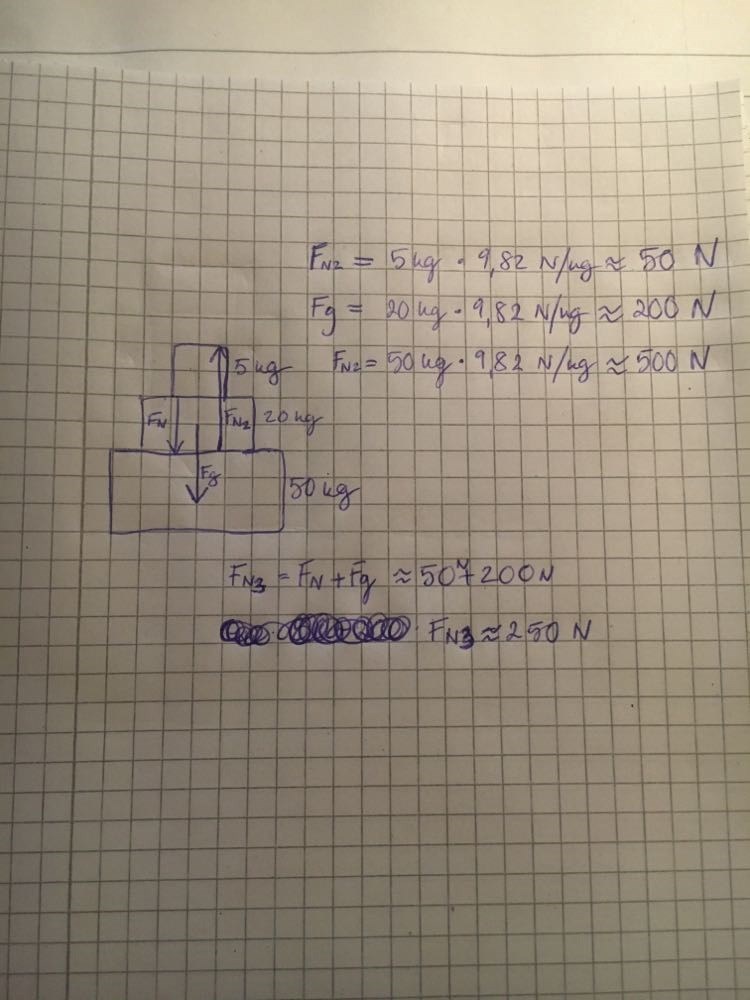

Om jag skriver såhär? Och skriver att FN3 är normalkraften som verkar på mittersta lådan?

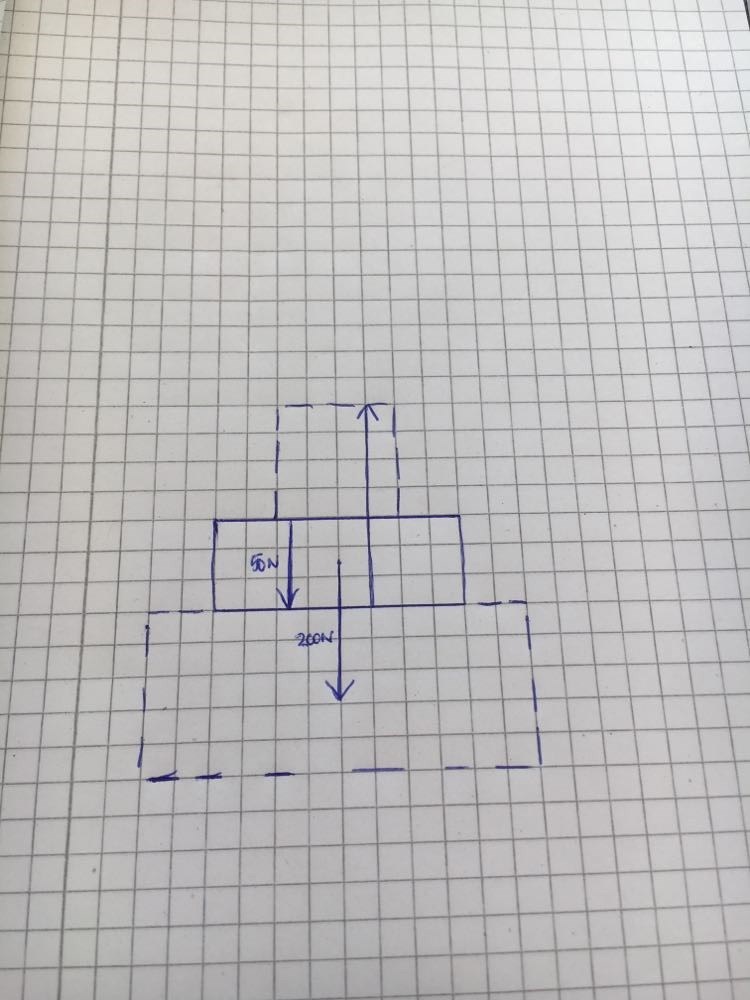

Förslag: Gör en ny bild, där du ritar den mittersta lådan med heldragna streck och de båda andra med streckade linjer. Du skall rita in kraften från den översta lådan som trycker neråt och kraften från lådan som trycker tillbaka, tyngdkraften från själva lådan och kraften från underlaget (undre lådan) som gör att lådan (och lådan ovanpå) inte trillar ner. Summan av alla krafter skall vara 0, eftersom lådan är i vila.

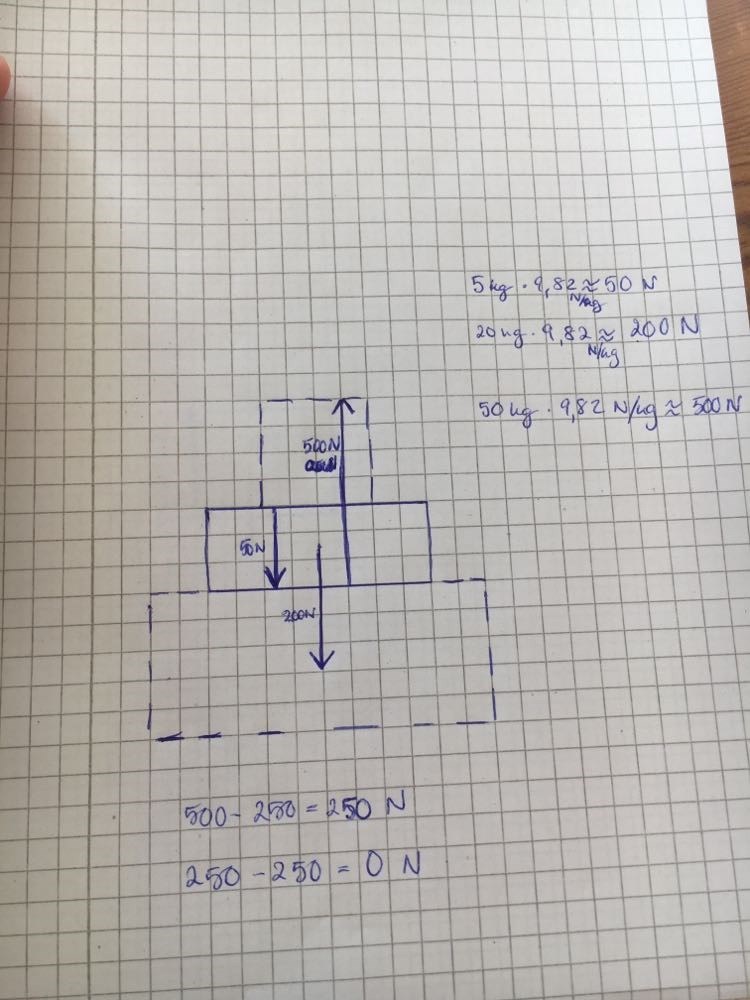

För att det ska vara i vila behöver den kraften jag inte skrivit något på vara 250 N. Men förstår inte varför eftersom 50 kg *9,82 är ungefär 500 N..
Är det så att kraften är 500 N men de krafter som riktar åt andra hållet är 250 N, så då blir kraften 500 N-250N= 250N
Eftersom lådan ligger still måste summan av krafterna vara 0.
Den stora lådan under kan du betrakta som ett golv, vad den väger har ingen betydelse för krafterna på den mellersta lådan (tyngden av den stora lådan känner marken under den av men det ingår inte i frågan).
Den översta lådan trycker på den mellersta med 50N.
Den mellersta lådan trycker på den understa med sin egen tyngd 200N plus tyngden från den översta lådan. Dessa två pilar har du ritat ut.
Nomalkraften från den understa lådan "trycker tillbaka" den kraft lådan utsätts för. Du har ritat också denna pil men tänkt fel på dess storlek.
Normalkraften är då 250 N? Men då behöver jag inte ha med 50*9,82?
För det spelar ingen roll?

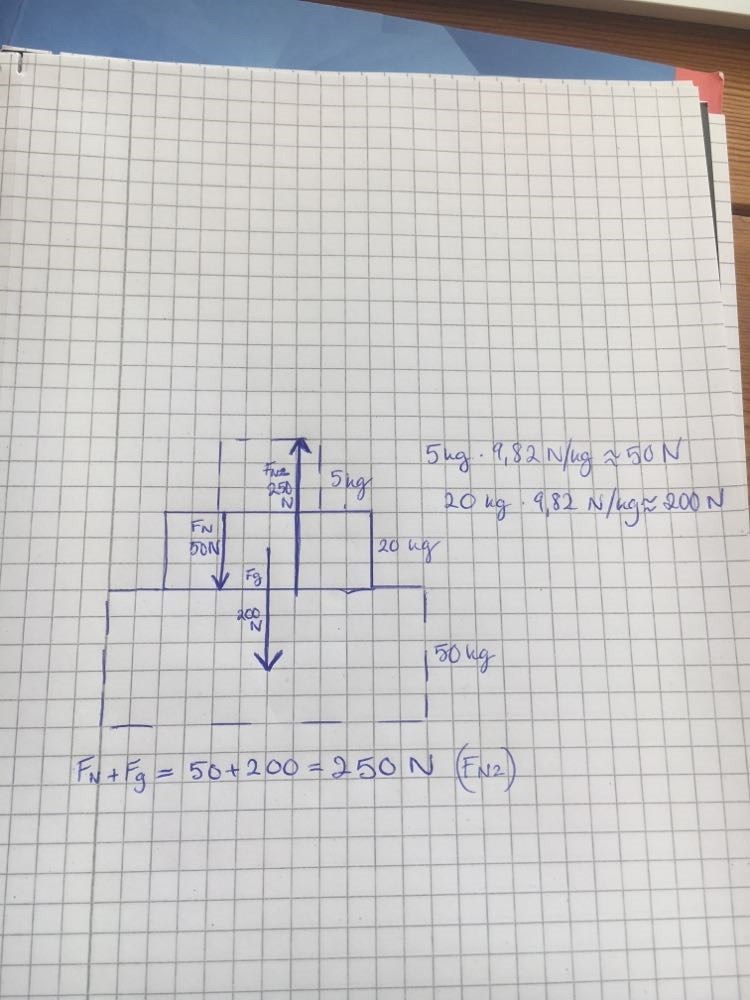

är denna korrekt?
Ja, så skulle jag rita det.
OliviaH skrev:är denna korrekt?
Nästan. Kraften som är 50 N borde vara 1 ruta lång, den som är 200 N borde vara 4 rutor lång och den som är 250 N borde vara 5 rutor lång.
såhär?
Ja, ungefär. Ibland tycker man att man måste placera krafterna mer symmetriskt, men i det här fallet tycker jag att det skulle bli rörigare då än det är nu.
men då flyttar jag bara 50 N en halv ruta åt höger
Tips: Placera den översta lådan osymmetriskt, så hamnar de tre pilarna på olika ställen automatiskt.
