Krafter

Plugg04 skrev:

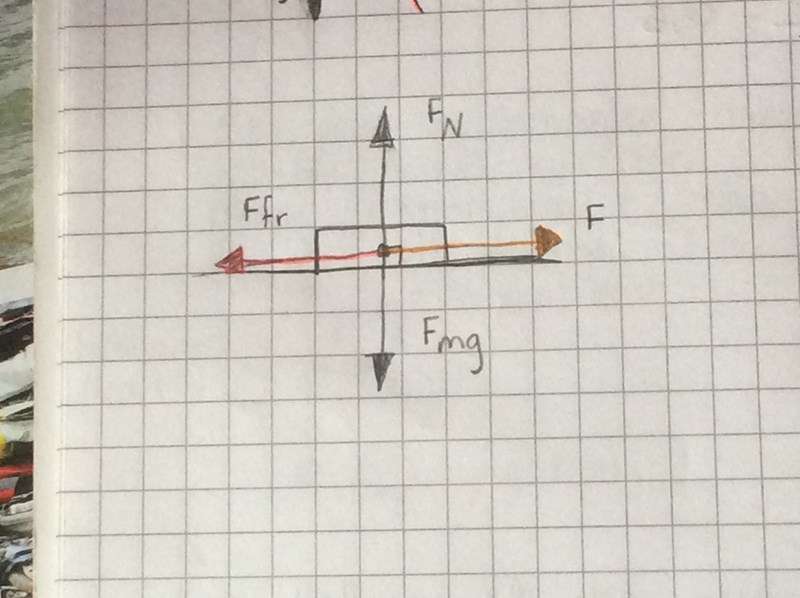

Pilen som går uppåt FN är normalkraften. Pilen som går nedåt Fmg är tyngdkraften och pilen som går åt vänster Ffr är friktionskraften. Men vilken kraft är F? Är det gravitationskraften?

Varifrån kommer bilden?

Nej, gravitationen är upphov till kraften $F_{mg}$.

Antagligen kommer kraften $F$ av att någon/något skjuter på eller drar föremålet åt höger.

Tyngdkraft och gravitationskraft är samma sak. :) F är troligtvis dragkraften. Hur lyder uppgiften exakt? Om det är en ishockeypuck som glider på is (eller något liknande exempel) är bilden inte korrekt, då F saknas i den situationen. :)

Det var våran lärare som skrev upp detta o jag fattar inte vart F kommer ifrån.

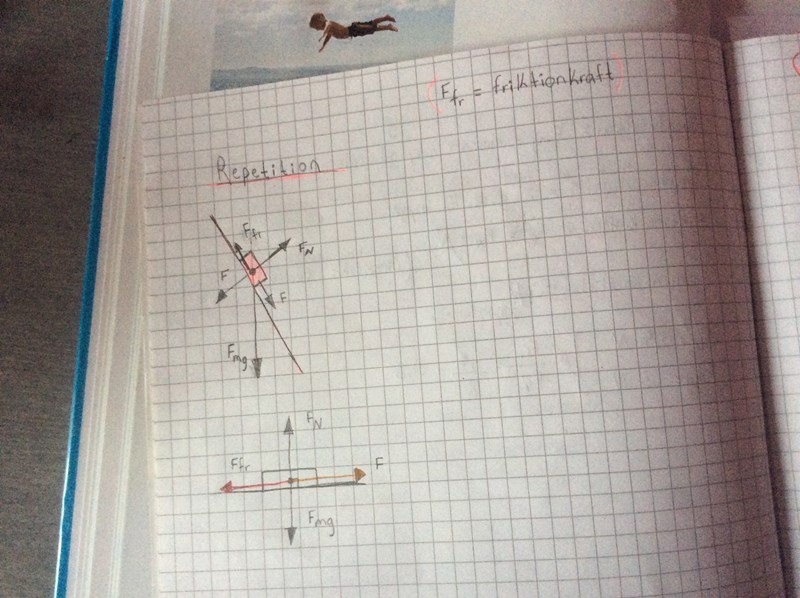

I det första fallet är F och F (Döp dem till F₁ och F₂, så blir det ingen förvirring) kraftresultanter, som fås genom att dela upp gravitationskraften (som är riktat rakt nedåt). I den andra bilden är det troligtvis en dragkraft eller liknande. Sa din lärare något om vilken situation det var en modell av?

En låda i lutande plan.

Plugg04 skrev:

Snyggt!

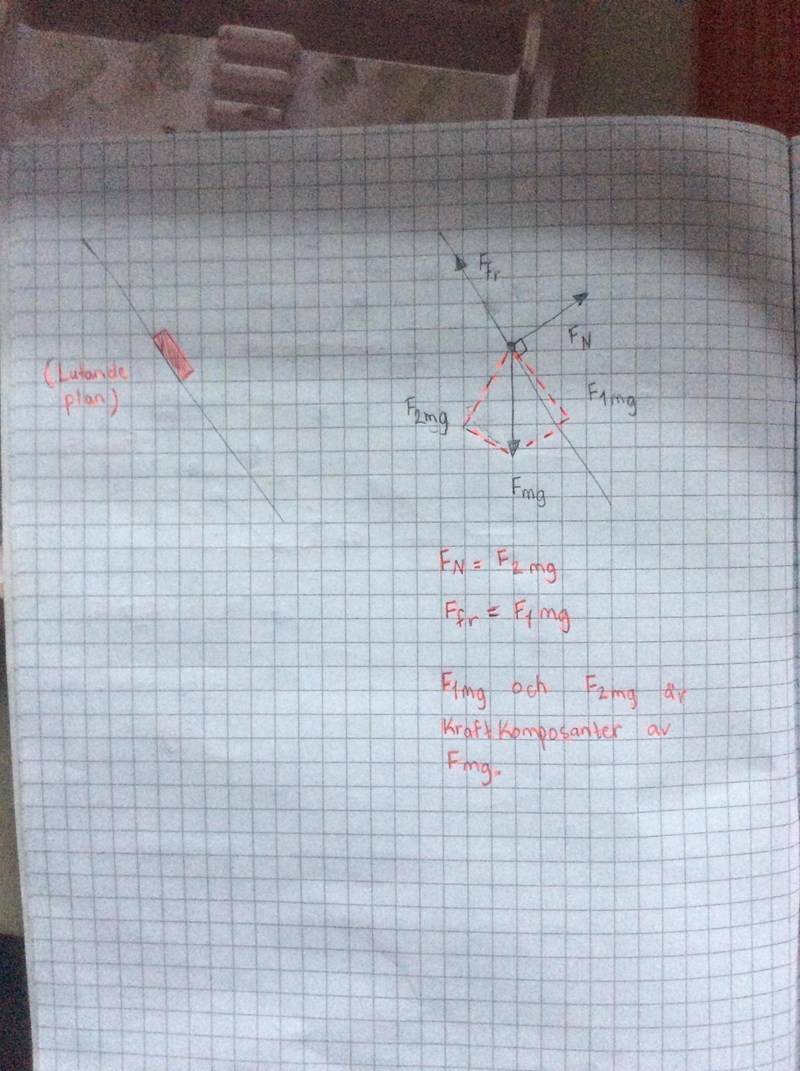

En kommentar bara: $F_{1mg}$ ska vara parallell med det lutande planet och $F_{2mg}$ ska vara vinkelrät mot det lutande planet. $F_{1mg}$ och $F_{2mg}$ ska alltså vara vinkelräta mot varandra.
