Kraft i taveltråd och spik

Har en uppgift som jag ska skicka in som jag blir väldigt förvirrad av. Har sett att andra har frågat om samma uppgift, men blir inte särskilt mycket klokare, så provar att göra en egen tråd.

Jag skall
a) bestämma hur stor kraften är i en spik som håller uppe en tavla

b) bestämma de krafter som verkar i taveltråden

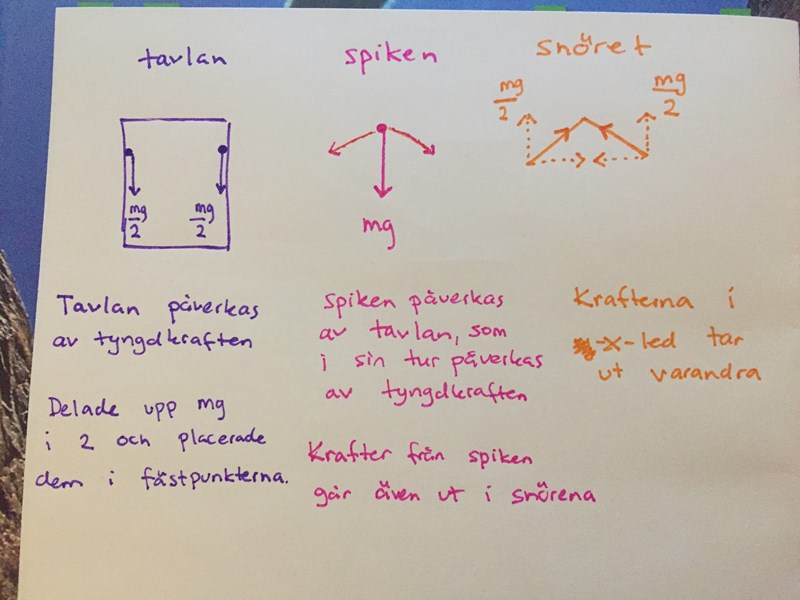

Det jag funderar över är om mina (slarvigt ritade) kraftdiagram stämmer. Har försökt få till det så att den totala nettokraften är noll, men vet inte om jag har gjort rätt (är sämst på fysik). Ska det vara fler komposantuppdelade krafter inritade på spiken t.ex? Och behöver man rita in kraften som väggen påverkar spiken med också?

Tack på förfot!

Välkommen till Pluggakuten starmachine2000!

Det var ju riktigt bra ritat!

Det är väl en smaksak, men i mittenfiguren kan man rita två stycken pilar "mg/2". Då fungerar trigonometrin med snör-pilarna i samma figur.

Det är inte frilagt korrekt. Varje del är ju i vila, då måste kraftsumman för varje del vara noll.

Om vi tittar på första bilden så har du mycket riktigt en tyngdkraft som verkar neråt på tavlan, den ritar man ut från masscentrum (dvs mitten av tavlan). Men på tavlan verkar även normalkrafter från trådarna. Summerar du ihop komposanterna av dessa måste det bli noll i godtycklig riktning.

Går vi vidare och kollar på tråden så har du två dragkrafter som verkar från tavlan på tråden nedåt. Förutom denna har vi en normalkraft vid spiken och så vidare. Försök klura ut resten själv och frilägg med alla krafter inritade.
