Kopplingsscheman och kretsar

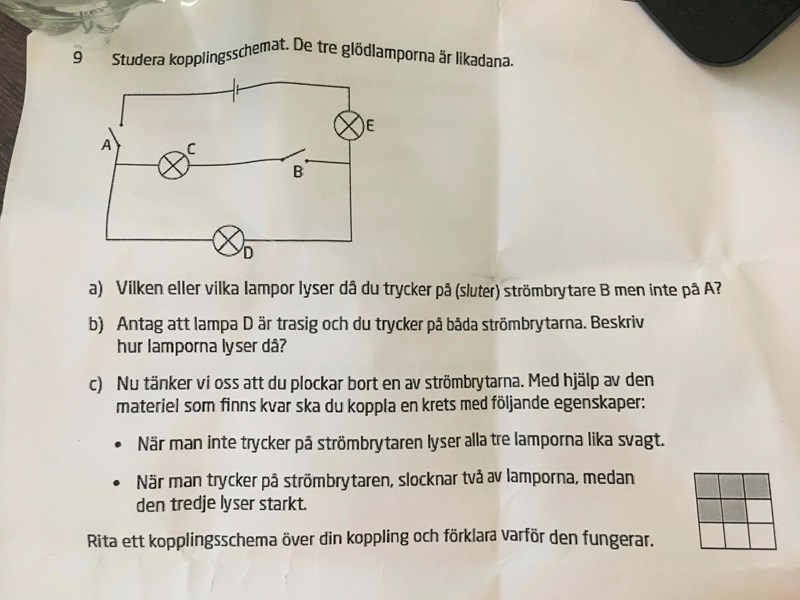

Hej, jag har ett fått ett övningsblad att plugga på till ett kommande fysikprov, och skulle gärna få lite hjälp med dessa frågor, framförallt fråga B och C. Hur ska man tänka?
D trasig betyder att den och dess anslutningstrådar kan tas bort. Ett sätt att släcka en lampa är att kortsluta den med en ledning som gör det onödigt för strömmen att passera lampan.
Henrik Eriksson skrev :D trasig betyder att den och dess anslutningstrådar kan tas bort. Ett sätt att släcka en lampa är att kortsluta den med en ledning som gör det onödigt för strömmen att passera lampan.
Strömmen har inget val, vare sig det är onödigt eller inte. Att kortsluta något är en dålig idé. Proppar löser ut och batterier tar slut.
Pogchamp: Har du kommit fram till en lösning? Ledtråd: När man trycker på strömbrytaren händer något med två av lamporna, de tillhör alltså samma "grupp" medan den sista lampan är en egen grupp.
PeterÅ skrev :
Pogchamp: Har du kommit fram till en lösning? Ledtråd: När man trycker på strömbrytaren händer något med två av lamporna, de tillhör alltså samma "grupp" medan den sista lampan är en egen grupp.
Svaret för A måste väl vara att ingen lampa lyser? Visserligen så trycker man på strömbrytare B, men eftersom strömbrytare A fortfarande är öppen är ju kretsen inte sluten. På fråga B tror jag att lösningen är att lampa E och C lyser, på grund av att strömmen helt enkelt struntar i D när den är trasig.

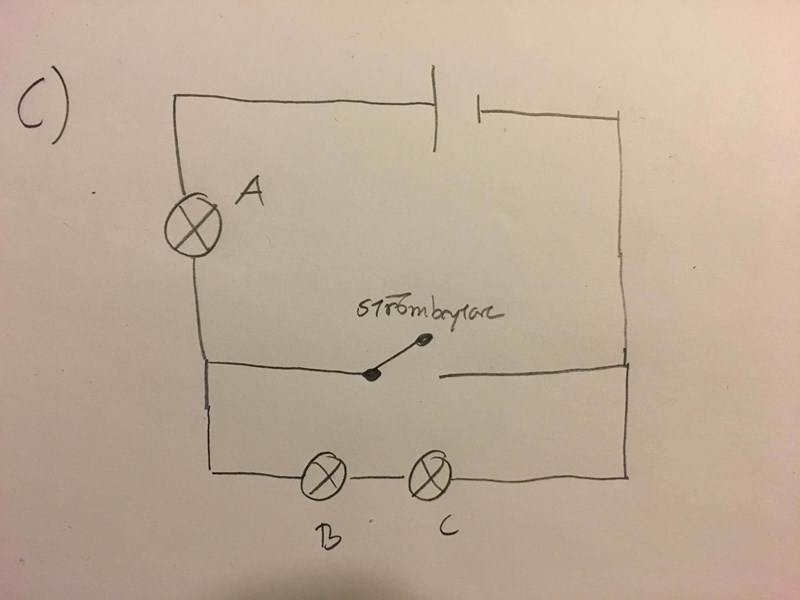

För C kom jag på detta kopplingsschema som jag hoppas fungerar. När man inte trycker på strömbrytaren lyser alla 3 lampor lika starkt, därför att de är seriekopplade; när man trycker på strömbrytaren lyser också bara lampa A eftersom strömmen väljer den enklaste vägen. Är mina svar korrekta?
Förutsatt att lamporna håller för effektvariationerna verkar det rätt resonerat.
Helt riktigt!
