Kopplingsscheman
Jag har fastnat på frågor om kopplingsscheman och det beror främst på att jag inte vet vad som definierar olika komponenter. A (ampere) har markerats ut, jag trodde att det avsåg batteriet dock verkar det som att de syftar på amperemeter (uppenbart utifrån namnet) men varför har man inte satt in något tecken för batteriet? Min andra fråga är vad är det som avser den vita boxen?
Utöver det har jag klart för mig att det råder spänning i ledningen längst ner och att lampan har fått en kryssmarkering.
Symbolen högst upp är batteriet - det långa strecket är pluspolen. "Den vita boxen" är en resostor, eller ett motstånd, som man kallar det i din bild. Voltmetern mäter spänningen över resistorn.
Smaragdalena skrev:Symbolen högst upp är batteriet - det långa strecket är pluspolen. "Den vita boxen" är en resostor, eller ett motstånd, som man kallar det i din bild. Voltmetern mäter spänningen över resistorn.
Vilken symbol högst upp syftar du på? Och är det inte det korta strecket som ska vara pluspolen i och med att strömmen går från plus till minus?
Ebola skrev:
Jag trodde att det skulle vara plus på höger för att strömmen måste gå igenom alla komponenter och sist lampan, hur ska man veta vilket tecken som ska skrivas på vilken sida?
Leonhart skrev:Jag trodde att det skulle vara plus på höger för att strömmen måste gå igenom alla komponenter och sist lampan
Spelar det någon roll om lampan är först eller sist i kretsen?
Hur ska man veta vilket tecken som ska skrivas på vilken sida?

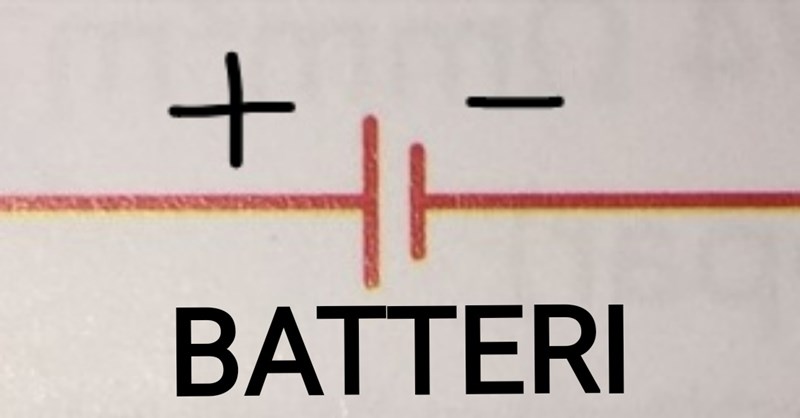

Långa linjen = plus-pol
Korta linjen = minus-pol
Ebola skrev:Leonhart skrev:Jag trodde att det skulle vara plus på höger för att strömmen måste gå igenom alla komponenter och sist lampan
Spelar det någon roll om lampan är först eller sist i kretsen?
Jag är inte så insatt då jag ganska nyligen läste mig in på elektricitet men vart strömmen börjar bör väl spela roll? För jag tänker att elektronerna måste först gå igenom alla komponenterna för att lampan ska tändas. Hade strömmen åkt till lampan först skulle inget hända då det inte finns ström hos andra komponenter?
strömmen börjar överallt på en gång. Tänk dig ett rör som är fyllt med kulor vars ytterdiameter precis passar i rörets insida. Om du börjar trycka på en kula i rörets ena ända börjar alla kulorna röra på sig samtidigt åt samma håll.
Ungefär så kan du se på strömmen i en ledning.
Ture skrev:strömmen börjar överallt på en gång. Tänk dig ett rör som är fyllt med kulor vars ytterdiameter precis passar i rörets insida. Om du börjar trycka på en kula i rörets ena ända börjar alla kulorna röra på sig samtidigt åt samma håll.
Ungefär så kan du se på strömmen i en ledning.
Okej, innebär det när jag svarar på denna fråga kan jag sätta ut plus +/- på vilken sida som helst?
Okej, innebär det när jag svarar på denna fråga kan jag sätta ut plus +/- på vilken sida som helst?
Nej, plus är på den sidan av battteriet som har det långa strecket i symbolen.
Men det spelar ingen roll om det långa strecket (pluspolen) är till höger eller vänster om det korta strecket (minuspolen).
