kopplingsschema

hur ser kopplingsschemat ut när lamporna funkar såhär:

-när taklampan är släckt kan man släcka och tända sänglampan

-när taklampan är tänd kan man inte tända sänglampan.

tack för hjälp!

Pieter Kuiper 8033 – Avstängd
Postad: 17 mar 2023 08:40 Redigerad: 17 mar 2023 08:47

Börja rita.

Det finns två lampor och två brytare (trappströmbrytare?) om jag fattar uppgiften rätt.

Du behöver nog några försök. Det är inte något man vet innan man börjat rita.

lg080618 12
Postad: 17 mar 2023 13:00

vad är en trappströmbrytare? den infon finns inte i frågan

Laguna 30261
Postad: 17 mar 2023 14:06

Tydligen är det en strömbrytare som kopplar en punkt A till någon av två andra, B eller C. Man kan ha en i varje ända av en trappa och koppla så att man tänder och släcker i båda ändarna.

Hur de hjälper med din uppgift vet jag inte.

Jan Ragnar 1864
Postad: 18 mar 2023 00:02

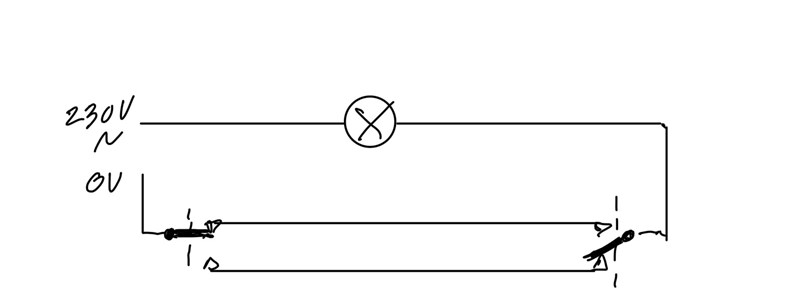

En trappkoppling ser principiellt ut enligt skissen ovan. Den används exempelvis för ett rum som har två dörrar, eller vid belysning i en trappa då man vill tända/släcka från två håll

ThomasN 1988
Postad: 18 mar 2023 01:38

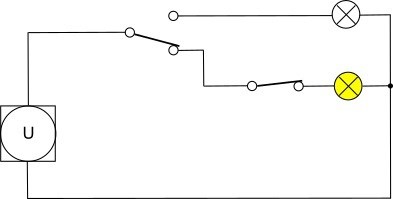

Borde bli något i stil med detta:

Här är sänglampan tänd.
