kopplingsschema

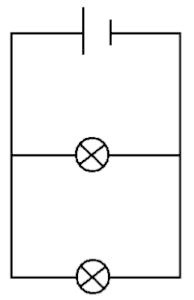

Hej. Borde inte elektriciteten endast gå genom mittenvägen i den här kopplingsschemat då elektriciteten alltid tar vägen med minst resistans? Längd är ju också resistans så borde den inte hoppa över den andra lampan?
. .jpg?width=800&upscale=false)
Ledarna har så låg resistans jämfört med lamporna att du kan bortse från den.
I en parallellkoppling ligger det därför samma spänningen över båda motstånden (lamporna).
I ett kopplingsschema ritar man ledarna som linjer och de betraktas som "ideala" ledare. En ideal ledare har ingen (eller noll) resistans. Hur långa linjerna är har heller ingen elektrisk betydelse. Man kan rita kopplingsschemat på detta viset:
Elektriskt är det samma sak.
Verklighetens ledare har ju självklart en viss resistans men oftast är den så liten jämfört med resistansen i t.ex. lamporna att man bortser från den.
Hoppas var till någon hjälp.
