Kopplingsschema

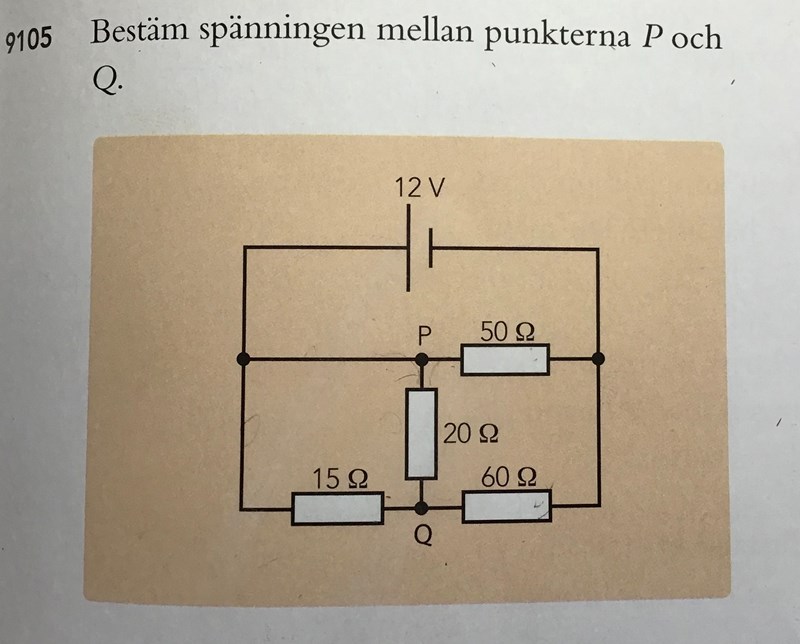

Hej! Jag har nu fått reda på att man kan rita om kopplingscheman för att tydliggöra kretsen. Men jag har väldigt svårt att förstå vad man ska tänka på för att rita om den. I den ovanstående bilden är det en uppgift med facit på hur kretsen kan ritas.
Mina frågor:
1. Hur vet man att 20 ohm och 15 ohm är parallellkopplade? De är konstruerade 90° i förhållande till varandra?
2. Varför är det just 20 ohm och 15 ohm som är parallella, konstruktionen visar att 60 ohm och 20 ohm har precis samma läge. Varför parallellkopplas inte de istället?
3. I första bilden finns den allra första förgreningen som leder till antingen höger eller nedåt. Visst kan strömmen flöda vertikalt genom 20 ohm motståndet? För i så fall förstår jag inte varför man i omritningen isolerade 50 ohm-motståndet.
1. Hur vet man att 20 ohm och 15 ohm är parallellkopplade? De är konstruerade 90° i förhållande till varandra?
Du kan förflytta punkten "P" vart du vill utmed ledningsnätet, så länge du inte stöter på någon komponent eller liknande.
Affe Jkpg skrev:1. Hur vet man att 20 ohm och 15 ohm är parallellkopplade? De är konstruerade 90° i förhållande till varandra?
Du kan förflytta punkten "P" vart du vill utmed ledningsnätet, så länge du inte stöter på någon komponent eller liknande.
Är det anledningen till att 20 ohm-motståndet inte kan parallellkopplas med 60 ohm-motståndet? För det finns 50 ohm-motståndet i vägen.
Är det anledningen till att 20 ohm-motståndet inte kan parallellkopplas med 60 ohm-motståndet? För det finns 50 ohm-motståndet i vägen.
Exaktemente...
Affe Jkpg skrev:Är det anledningen till att 20 ohm-motståndet inte kan parallellkopplas med 60 ohm-motståndet? För det finns 50 ohm-motståndet i vägen.
Exaktemente...
Okej då förstår jag :) har du någon svar till min tredje fråga?
Okej då förstår jag :) har du någon svar till min tredje fråga?
Svaret på tredje frågan bör du förstått, när jag förklarat svaret på första frågan:
Du kan förflytta punkten "P" vart du vill utmed ledningsnätet, så länge du inte stöter på någon komponent eller liknande.
