Kopplingsschema

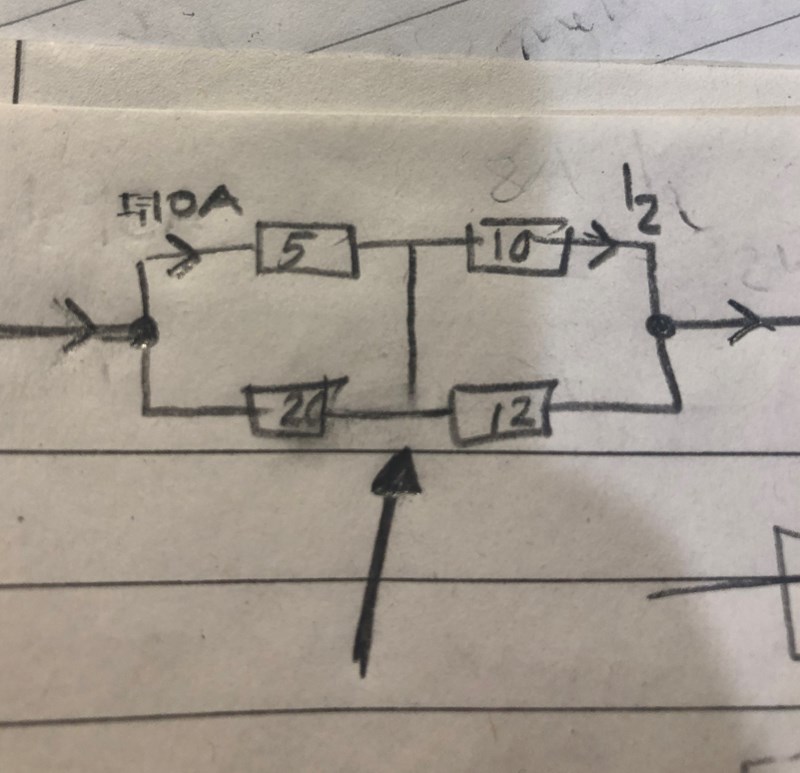

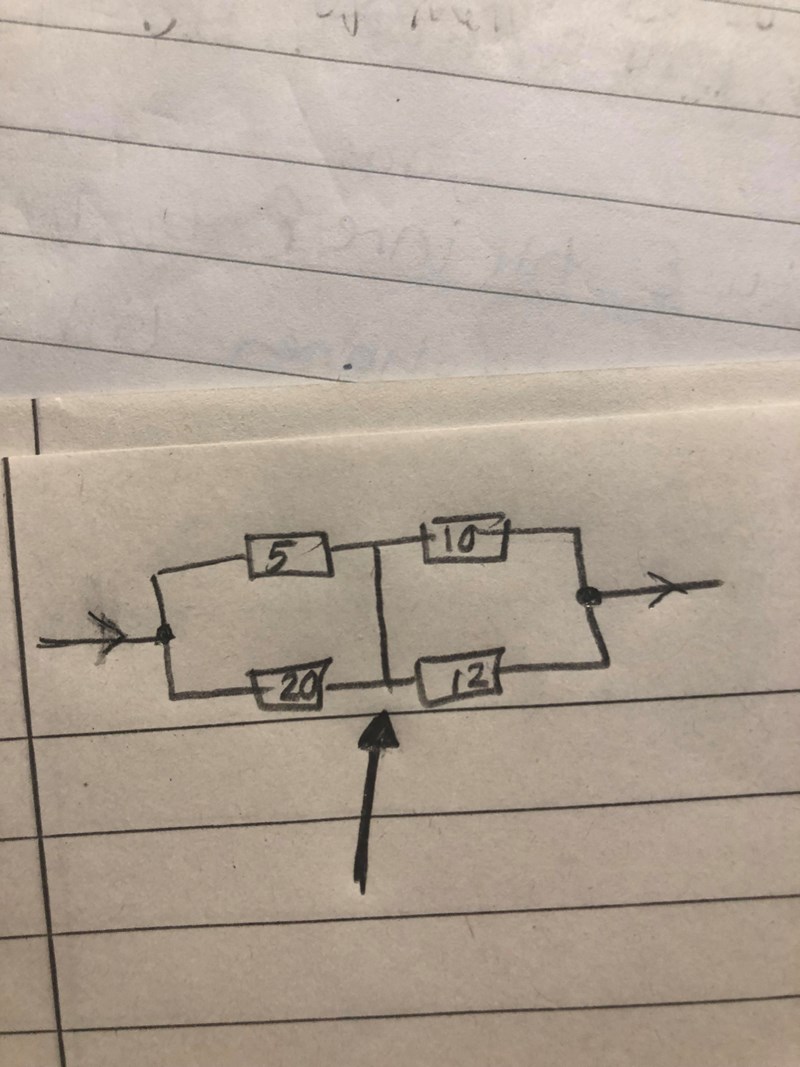

Hej! Jag har en fråga angående detta kopplingsschema:
där jag gjort den långa pilen finns ett streck, vad står det för?
har det strecket gjort att resistenserna 5&20 nu är parallellkopplade med resistanserna 10&12?
Eller är det så att 5 och 10 ärseriekopplade?och 5 parallellkopplad med 20?
hoppas ni förstår vad jag menar!
Inte parallellkopplade, utan seriekopplade, på din första fråga. Du kan rita om det lite utan att ändra potentialerna:
Ja, och strecket står för en elektrisk förbindelse, som alla andra sådana streck.
Åh tack så hemskt mycket!
Bara så jag förstått rätt; Så om det går en ström : 10 A genorm 5-resistansen så går det samma ström genom 10-resistansen?
eftersom de är seriekopplade?
Nej. De båda ingår ju i två olika parallellkopplingar. Du ska inte se 5 och 10 som seriekopplade.
Räkna ut ersättningsresistansen för 5 och 20. Och för 10 och 12. Dessa två du får är seriekopplade. Men om du bara vill veta strömmen genom 10 så behöver du inte räkna med 5 och 20, sladden i mitten leder ju lika mycket ström som hela kretsen.
Nej. En parallellkopling 5&20 ligger i serie med 10&12.
Det kan vara knepigt att se i din första ritning, lättare i Lagunas.
Illustration på vad jag menar D
Jahaa!
jag vet ju att spänningen över 5resistansen är IR=5*10 = 50 volt , och ftersom den är parallell kopplad med 20-resistansen så har 20-resistansen samma spänning som den övre, och strömmen därigenom blir då U/R= 50/20= 2.5
nu har jag spänningen och strömmen genom 5&10 resistenserna, men fastnar där- hur anv jag dessa för att ta reda på i2?
Om du lägger ihop de båda strömmarna så har du strömmen genom mittsladden i min bild.
Ok tror jag fattar, är det så att strömmen där i mitten blir 12.5 A och det vet jag är den strömmen som ska dela upp sig till resistenserna 10 och 12
Så jag gör ersättningsresistans för parallellkopplingen till höger och får R= 5.45 så spänningen där är 5.45*12.5=68 volt
detta anv jag sen för att beräkna i2 eftersom i= u/r dvs 68/10= I2 blir 68 ampere
Strömmarna genom 10- och 12ohmsmotstånden måste tillsammans vara samma som genom det andra motståndsparet, dvs det du beräknade till 12.5A.
Nu kan du om du vill beräkna spänningen över en ersättningsresistans till 10- och 12ohmsmotstånden. Denna ersättningsresistans gånger 12.5A ger dig spänningen över 10- och 12ohmsmotstånden.
Ett annat sätt att beräkna strömmen är genom direkt strömdelning, 12/22 delar av strömmen ska flyta genom det mindre motståndet.
Tack!! Sen om jag ska beräkna spänningen mellan de två punkterna som finns till höger&vänster , ska jag lägga ihop spänningen jag fick fram på höger sida med den till vänster? Dvs 50volt + 68 volt= 118 volt?
Japp! Jättebra!
MIn kväll är räddad, tack så mycket för hjälpen!!
