Kopplingar av lika stora lampor
Hej
Gör några övningar med kopplingar och är lite osäker på en koppling av lampor.

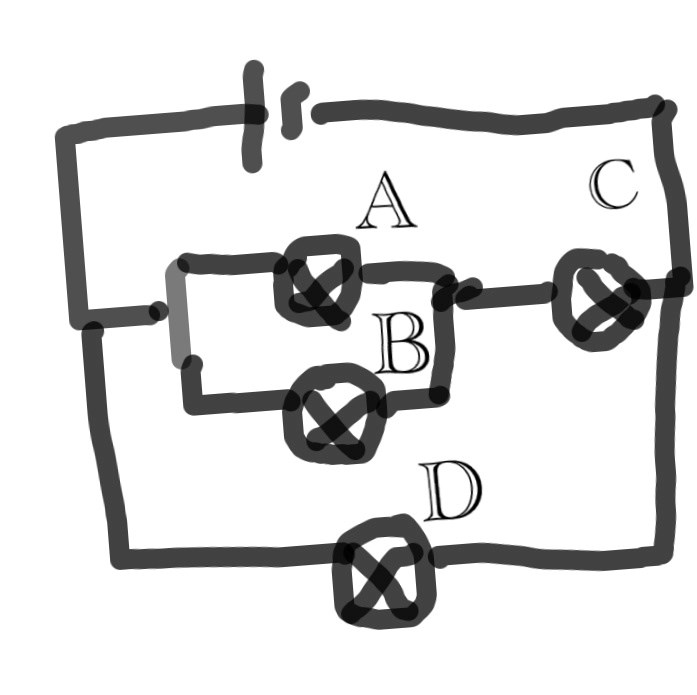

Säg att jag har 4 likadana lampor säg A, B, C och D. Jag vill att D ska lysa starkast och C näst starkast och A och B lika starkt.
Är den koppling jag ritat korrekt? (Sorry för dålig bild - inte så lätt att rita via mobil)
Tänker så här: De två parallellkopplade - A och B - får samma spänning över sig och måste lysa lika. Strömmen genom C är lika med totala ström genom A och B - så den måste lysa starkare än dessa två. Lampa D är dock parallellt kopplad med dessa tre, och den totala spänningen genom D är ju som spänningskällan - så D måste lysa starkast.
Är det rätt tänkt?
Tacksam för svar.
Utmärkt!
Så har vi det här med nomenklatur. Man säger och skriver:
....spänningen över....
....strömmen genom....
....spänningen över D är lika med spänningskällan....
