Kopplingar

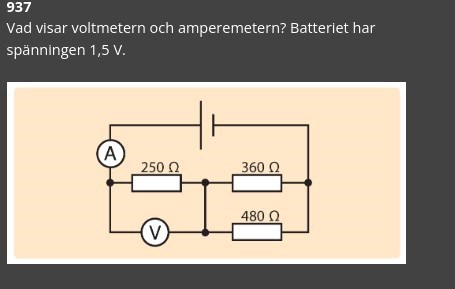

Hej, jag förstår inte varför voltmetern visar 0,82v. Batteriet har spänningen 1,5V och detta är en parallellkoppling så borde det väl finnas en spänning på 1,5 strax innan spänningen går igenom resistorn på 250. Därav borde spänningen vara 1,5 genom voltmetern för strömmen delar upp sig i en parallellkoppling men inte spänningen.
(Om ni inte förstår hur jag tänker kan ni då bara förklara varför det är så?)
Voltmetern är parallellkopplad med 250 ohm, och 360 ohm är parallellkopplad med 480 ohm, men voltmetern är inte parallellkopplad med batteriet. Då skulle det finnas en väg med bara ren ledningstråd mellan minuspolen och voltmetern.
Den första resistorn spänningen möter efter batteriet är ju den med 250 Ohm eller voltmetern då borde den väl vara 1,5V?
Kan du förklara ingående för jag tror inte jag förstår vad du menar med att den inte är kopplad till batteriet?
En voltmeter mäter en spänningsskillnad. Det är naturligt att kalla potentialen vid batteriets pluspol för 1,5V och ena ändan av voltmetern har också denna potential. Batteriets minuspol har i så fall potentialen 0 V. Men voltmeterns andra ända har inte potentialen 0 V.
Det går strömmar genom både 360 ohm och 480 ohm, och därmed är det en spänning över dem.
Potentialen före voltmetern är 1,5V. Vad är den då efter? För om man tänker på facit skriver de att potentialen är lika som spänningen över resistorn 250ohm. Hur vet jag att voltmetern har samma resistans som resistorn.
Voltmetern har inte samma resistans som resistorn. Den har en väldigt mycket högre resistans, för att den inte ska störa strömmen som går genom resistorn.
Laguna skrev:Voltmetern har inte samma resistans som resistorn. Den har en väldigt mycket högre resistans, för att den inte ska störa strömmen som går genom resistorn.

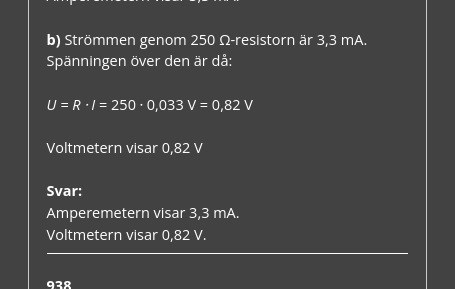

Så hur fick de fram svaret 0,82V? Jag förstår fortfarande inte den delen.
Hejsan266 skrev:Så hur fick de fram svaret 0,82V? Jag förstår fortfarande inte den delen.
Först har de räknat ut strömmen i del a.
Pieter Kuiper skrev:Hejsan266 skrev:Så hur fick de fram svaret 0,82V? Jag förstår fortfarande inte den delen.
Först har de räknat ut strömmen i del a.
Ja, den delen förstår jag. Men vad har voltmetern med resistorn 250ohm att göra?
Är det så att en parallellkopplad voltmeter alltid har samma spänning som resistansen den är parallellkopplad med?
Hejsan266 skrev:Är det så att en parallellkopplad voltmeter alltid har samma spänning som resistansen den är parallellkopplad med?
Precis. En voltmeter visar potentialskillnaden mellan punkterna som den är ansluten till.
Oh, det förklarar en hel del.
