Koppling kondensatorer

Du kan rita om schemat. Bli av med diagonaler som förvillar.

Sedan fortsätta till alla komponenter står i samma riktning (t ex vertikalt).

Det är du som ska träna.

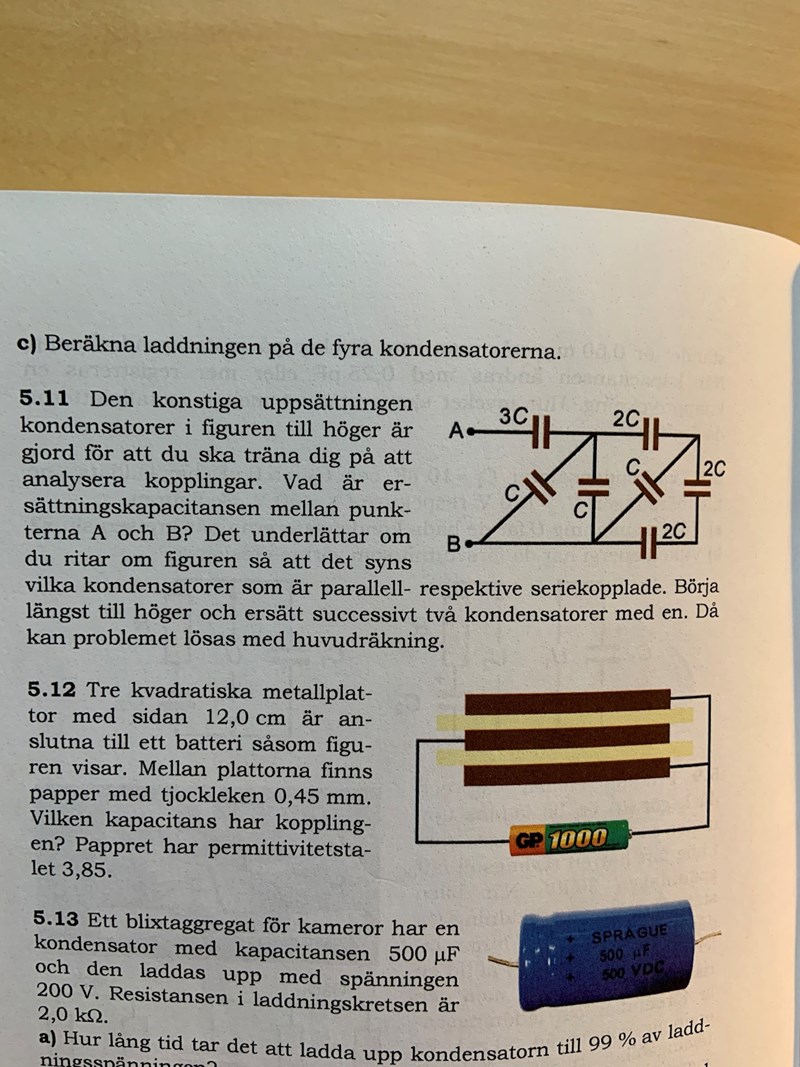

Jag ser att jag skrev samma sak som det som står där i uppgiften: rita! .... varför inte bara göra det?

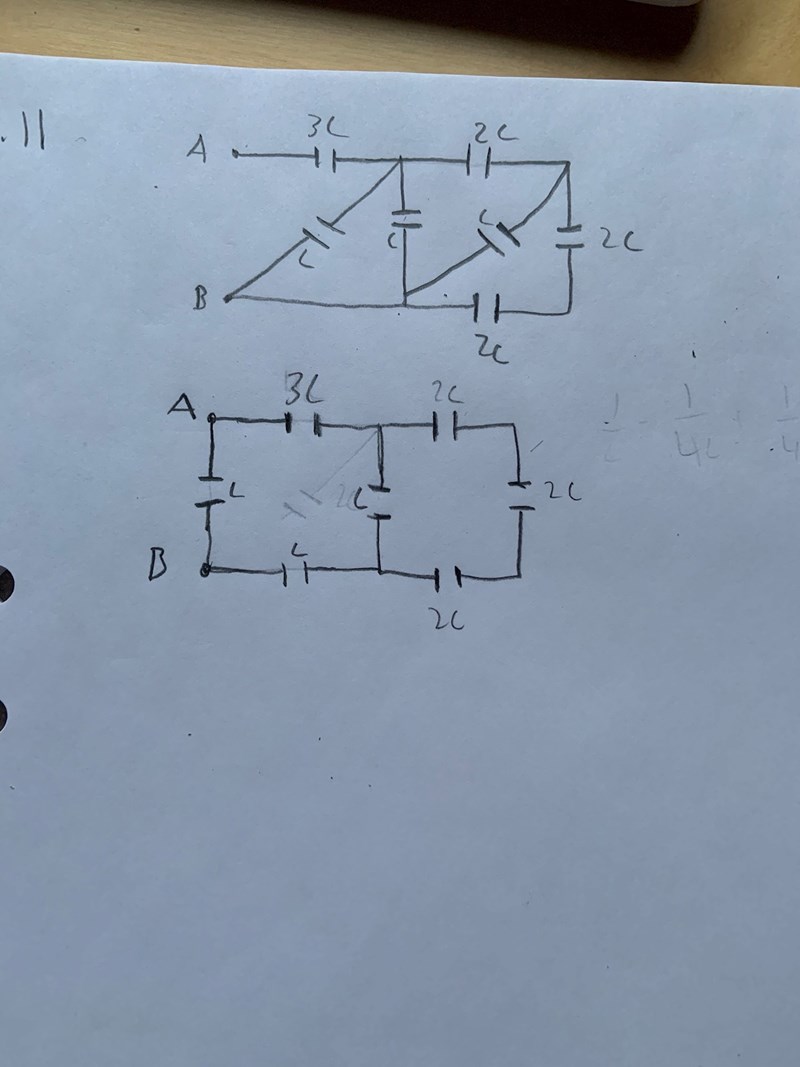

Jag förstår dig! Men jag vill gärna ha lite hjölp med hur man ska tänka sedan kommer jag kunna testa mig fram själv. Jag ritade detta men som sagt är väldigt osäker, är jag på rätt väg?

Självklart menar jag med "bli av med diagonaler" inte att du kan ta bort dem.

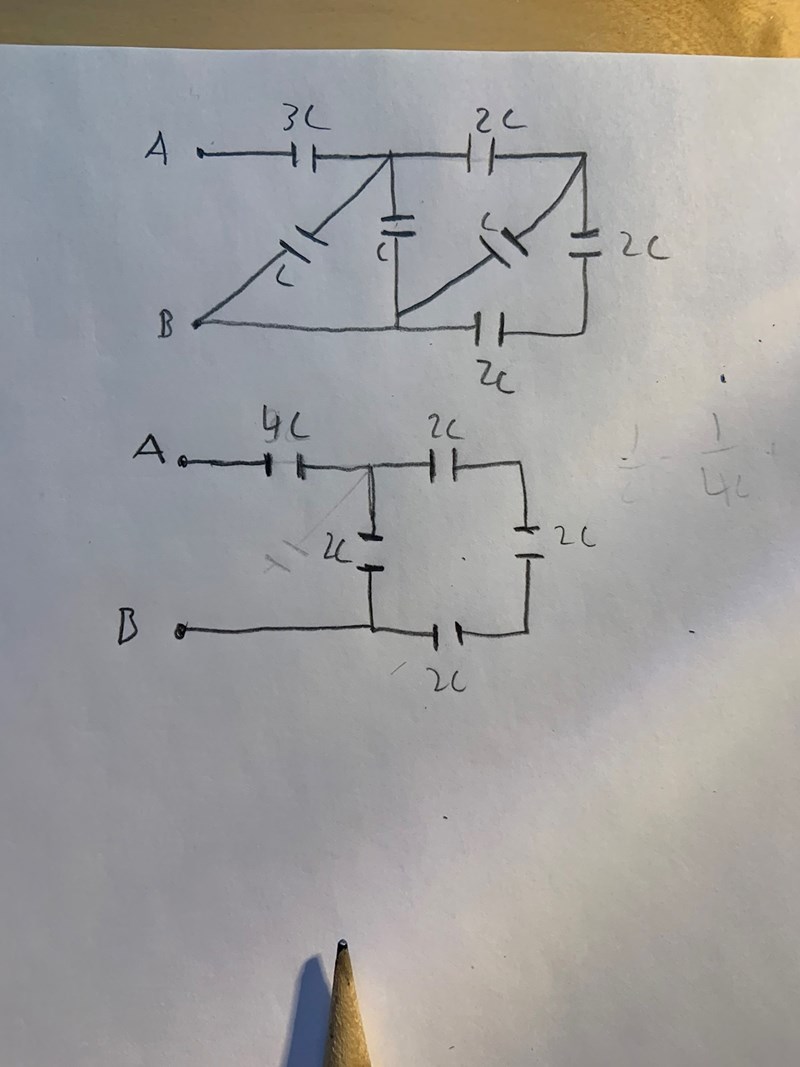

Såhär menar du?

Nej men!!

Gör som uppgiften säger: börja på höger sida.

De två i den röda ellipsen på högersida (där du skulle börja enligt uppgiften) är uppenbart seriekopplade. Huvudräkning ger en kapacitans C.

Fortsätt med det gröna området.

Hur får du:$\frac{1}{c}=\frac{1}{2c}+\frac{1}{2c}$ till c?

Det är 1/C_s =  1/2C + 1/2C

Se Formelsamlingen för gymnasiet:

https://www.formelsamlingen.se/alla-amnen/fysik/elektriska-kretsar/kapacitansen-summa-av-kondensatorer

Vad skiljer din formel från den jag skrev?

Tillägg: 12 mar 2023 19:59

Här är min uträkning, jag får 1. Kan någon förklara vad jag gör för fel?

Ojojdå skrev:

Hur får du:$\frac{1}{c}=\frac{1}{2c}+\frac{1}{2c}$ till c?

1+1=2, alltså $\dfrac{1}{2C} + \dfrac{1}{2C} = \dfrac{2}{2C} = \dfrac{1}{C}$.
