solaris 238 – Fd. Medlem
Postad: 13 mar 2020 12:42 Redigerad: 13 mar 2020 12:45

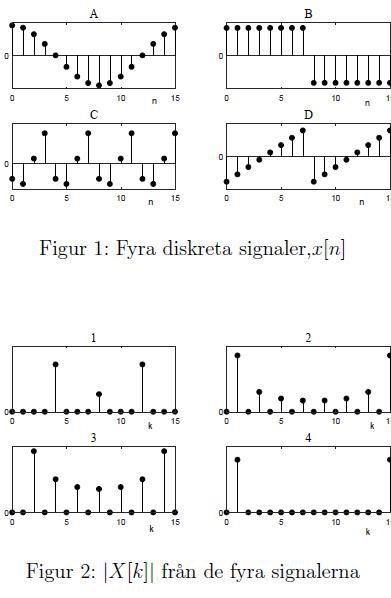

Koppla bilder mellan frekvens och tidsdomänet

Hej jag behöver hjälp på följande uppgift. Jag har svårt att para ihop bilderna från tidsdomänet till frekvensdomänet. Jag försökte google lite själv men hittar ingen bra sida som förklarar eller ger tips (tillexempel visste jag sen innan att en sinusignal har 1 stor peak i början). Så som jag förstår det har det med hur många perioder som får plats i tiddomänet kommer ge olika utslag i frekvensdomänet. Mer vet jag inte.. :/ Värt att nämna är att det är beloppen av DFT (X[k]) i figur 2

Smaragdalena 80504 – Avstängd
Postad: 13 mar 2020 17:38

Vilken frekvens har de olika diskreta signalerna? Använd dig av det för att hitta rätt grundton i de nedre bilderna.

solaris 238 – Fd. Medlem
Postad: 13 mar 2020 18:04

Man har ingen frekvens, man skall kunna se det från bilderna. Det enda som står i texten till frågan är att N = 15 men det ser man redan från bilderna det med.

Laguna Online 30480
Postad: 13 mar 2020 18:15
solaris skrev:

Man har ingen frekvens, man skall kunna se det från bilderna. Det enda som står i texten till frågan är att N = 15 men det ser man redan från bilderna det med.

Ja, alltså, då är frågan, ser du det från bilderna?

A ser i alla fall ut som en fin sinuskurva.

Smaragdalena 80504 – Avstängd
Postad: 13 mar 2020 20:06

Hur många perioder av kurvan ser du i bild A i figur 1? Hur många perioder av kurvan ser du i bild B i figur 1? Hur många perioder av kurvan ser du i bild C i figur 1? Hur många perioder av kurvan ser du i bild C i figur 1? Kan du få frm en "relativ frekvens" genom detta, så att de som har 1 period har frekvensen 1, de som har 2 perioder har frekvensen 2 o s v.
