Karina E 40 – Fd. Medlem
Postad: 16 apr 2021 16:58

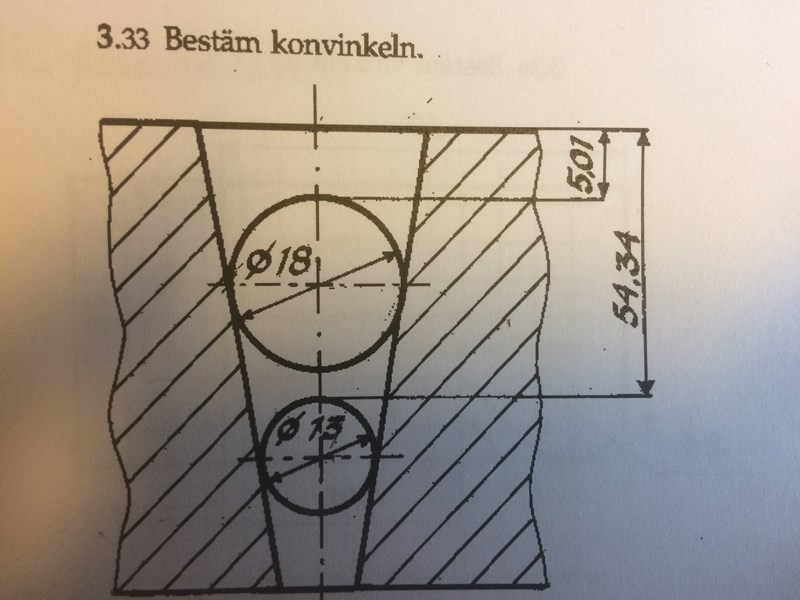

Konvinkel ska fastställas...

Hej!

Jag fastställde sträckan mellan cirklarnas medelpunkter till 51,84 mm. Sedan avdelade jag ett rör i mitten och utanför röret bör vinklarna bli totalt 5 grader, dvs 2,5 grader på varje sida. Tan vinkeln längst ner = 2,5 / 51.84 = 2,76 grader. Totalt är utvidgningen då 2 * 2,76 grader... Nej, det är tydligen fel. Hur tänker man?

Karina E 40 – Fd. Medlem
Postad: 16 apr 2021 18:57

I verkstadshandboken på sidan 37 finns formler för konvinklar:
tan a / 2 = D - d/ l * 2 = C / 2
C (konicitet) = D - d / l

Jag får ändå inte mitt resultat att stämma med facit.


Karina E 40 – Fd. Medlem
Postad: 17 apr 2021 08:08 Redigerad: 17 apr 2021 08:15

Nu har jag lyckats lösa uppgiften själv, hurra! Om man utgår från längden 54,34 och drar bort även 5,01 förutom radien 9 blir sträckan mellan bollarnas mittpunkter i stället 46,83. Formeln blir sedan: tan a/2 = 18-13 / 46,83 * 2 = 3,05. När vinkeln tan a/2 är uträknad multipliceras med 2 för att få med lutningen på bägge sidor utanför röret. Svaret är ca 6,1 grader konvinkel.
