Konstiga vinklar

Vilken av de andra vinklarna/längderna vet du?

Jag fick allt som stod på den övre bilden.

Den undre bilden är facit.

Givet i frågan var:

a = 200mm, d = 50mm, alpha = 30 grader, P = 100N

Jag förstår inte riktigt din fråga.

Båda vinklarna som heter $\alpha$ är lika stora, nämligen 30°.

Är det någon annan vinkel du undrar över?

Yngve skrev:

Jag förstår inte riktigt din fråga.

Båda vinklarna som heter $\alpha$ är lika stora, nämligen 30°.

Är det någon annan vinkel du undrar över?

Min fråga är, hur vet jag att båda vinklarna är lika stora?

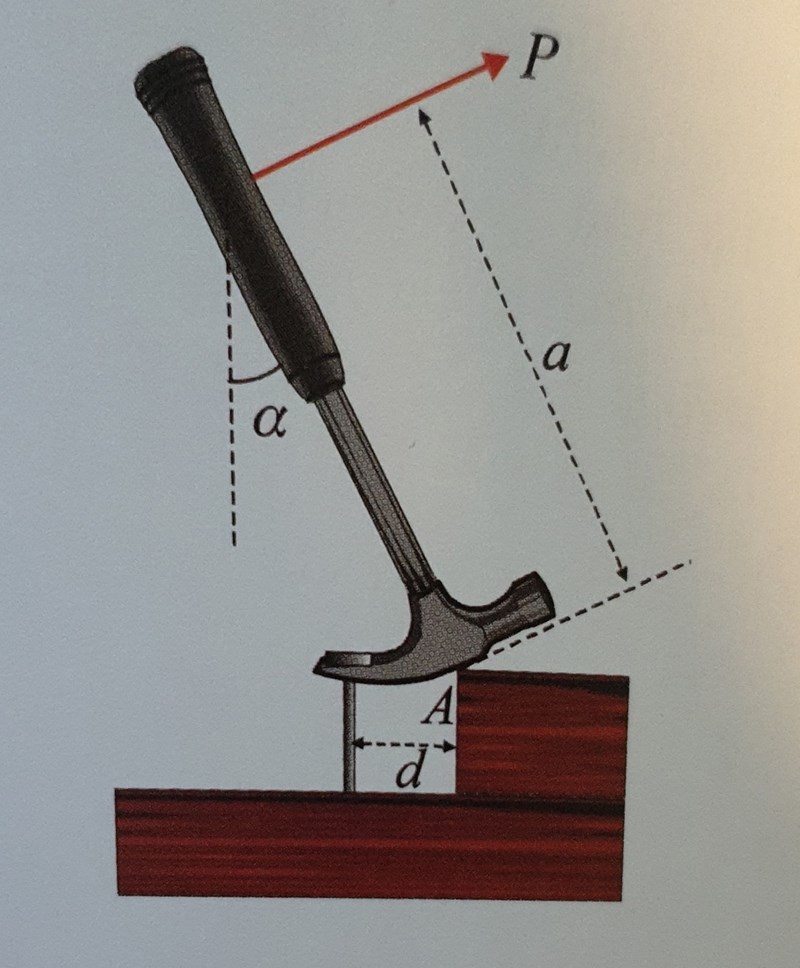

Om vi bara får den här bilden:

Vinkeln mellan hammarskaften och lodlinjen är $\alpha$.

Linjen P är en normal till hammarskaftet, d v s det är en rät vinkel mellan P och hammarskaftet.

Den översta streckade linjen är vågrät.

Det är rät vinkel mellan en vågrät linje och en lodrät linje.

Ok tack, då fattar jag!
