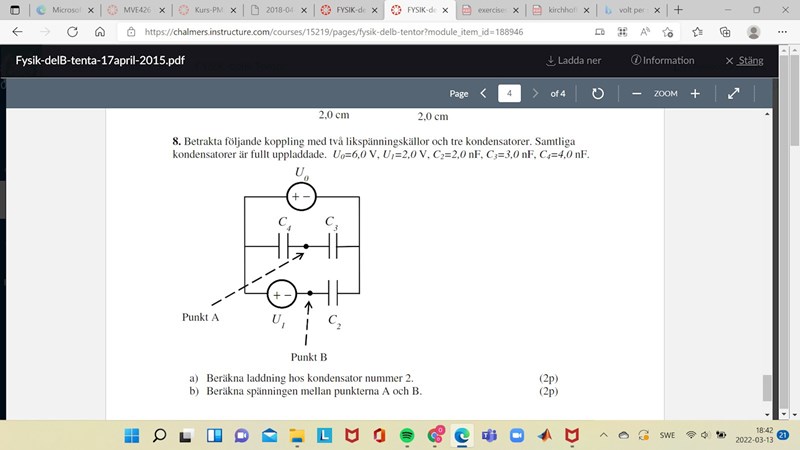

Kondensatorkrets

Tips: Hur fördelas laddningarna i C3 och C4?

Laddningen för C4 och C3 är väl lika stora och fördelar väl sig, enligt +C4- +C3-?

Nästa tips: Vad blir den sammanlagda laddningen i C3 och C4? (I de två seriekopplade kondensatorerna).

Sammanlagda laddning bör väl vara Q+Q=2Q

I och för sig rätt, men det var inte så jag tänkte.

Vad blir kapacitansen för de två seriekopplade kondensatorerna? Laddningen blir då U*Cpar. Vad blir då laddningen i C4?

Cserie ska det ju vara så klart! Klockan har blivit mycket.

Ersättningskapacitansen blir 12/7 = 1.7 nF. Laddningen blir då U*1.7*10^-9 blir detta då också laddningen i C4?

Exakt!

Då tror jag du kan räkna ut spänningen över C4 och därmed också spänningen i punkten A.

Ögonlocken börjar bli tunga, vi får fortsätta i morgon om du har fler frågor.

Tack, nu tror jag att jag faktiskt kom ram till rätt svar!

Om vi vandrar från U0 och ett varv runt får vi att U34=U0

Laddningen i C4 är 1.7*10^-9*U0 = 1.7*10^-9*6

U4=(1.7*10^-9*6)/C4 = (1.7*10^-9*6)/6*10^-9 = 2.55

Potentialvandring:

V(B) + U1 - U4 = V(A)

V(B)-V(A)=U1-U4

UAB=U1-U4

UAB = 2.0-2.55 = -0.55 V

Tror detta bör vara rätt..?

Det fick jag också fram.

En liten petitess bara:
Ser ut som du satt in 6nF som C4 i slutet på  U4=(1.7*10^-9*6)/C4 = (1.7*10^-9*6)/6*10^-9 = 2.55
Skrivet fel men räknat rätt verkar det som.

Smög fram sig ett litet skrivfel mitt i allt!

Stort tack för hjälpen!
